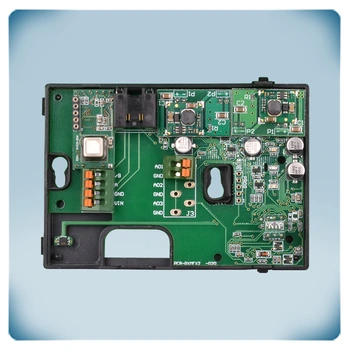

.webp "Мікросхема датчика температури, вологості та CO2")
Технічні дані
Інтелектуальний датчик температури, вологості та CO2 | 24 VDC-PoM
Опис продукту
Інтелектуальний датчик температури, вологості та CO2 з одним виходом. Напруга живлення 24 VDC-PoM. Imax 40 mA.
Цей інтелектуальний датчик-контролер керує системами вентиляції та регулює швидкість обертання вентиляторів у комерційних і житлових приміщеннях. На основі виміряних значень алгоритм датчика керує одним аналоговим виходом. Цей вихід може керувати EC-вентилятором, регулятором швидкості обертання АС-вентилятора або безпосередньо приводом заслінки.
Доступні такі типи виходів: 0-10 VDC / 0-20 мА / 0-100% ШІМ. Modbus RTU забезпечує доступ до всіх вимірювань і вихідних значень. Джерело живлення може бути підключене або через клемні колодки, або через роз'єм RJ45.
Елемент датчика CO2 може бути замінений. Датчик освітлення може використовуватися в багатьох додатках для керування системою вентиляції залежно від зайнятості приміщення. Для зміни всіх налаштувань можна використовувати Modbus RTU. Інтенсивність світла світлодіодів, що використовуються для індикації стану, також може бути відрегульована.
Ступінь захисту корпуса IP30 (згідно EN 60529). Вбудований або поверхневий монтаж. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Фотоакустична NDIR-технологія
Під час дихання люди виділяють вуглекислий газ CO2. Тому концентрація CO2 є гарним індикатором заповненості та активності в приміщенні. У багатьох випадках датчики CO2 використовуються як індикатор потреби у вентиляції. Цей датчик ОВіК забезпечує чітку візуальну індикацію рівня CO2 за допомогою зеленого, жовтого та червоного світлодіодів. Зелений світлодіод вказує на те, що рівень CO2 перебуває в межах норми - приплив свіжого повітря достатній. Коли рівень CO2 входить у діапазон попередження, загоряється жовтий світлодіод. Червоний означає: CO2 вище діапазону попередження або приплив свіжого повітря недостатній.
Виміряні значення температури, відносної вологості, рівня CO2 і освітленості доступні через Modbus RTU. Для вимірювання рівня CO2 використовується технологія фотоакустичного зондування. Це робить датчик дуже чутливим і специфічним, що дає змогу використовувати його для виявлення різних газів. Використання спеціальних інфрачервоних хвиль, що відповідають лініям поглинання CO2, дає змогу звести до мінімуму перешкоди від інших газів.
На відміну від передавальних NDIR-датчиків, фотоакустичні NDIR-датчики вимірюють енергію, поглинуту молекулами CO2. Коли інфрачервоний випромінювач подає імпульси, молекули CO2 регулярно поглинають інфрачервоне світло. Це викликає додаткову молекулярну вібрацію, яка призводить до виникнення хвилі тиску у вимірювальній камері. Чим вища концентрація CO2, тим більше світла поглинається, а отже, зростає амплітуда акустичної хвилі. Мікрофон всередині газової камери фіксує це, і тоді можна розрахувати концентрацію CO2. Фотоакустичне NDIR-зондування дозволяє значно зменшити розміри вимірювальної камери. Крім того, оскільки звукові хвилі є всеспрямованими, взаємне розташування випромінювача і мікрофона не обмежене. Таким чином, фотоакустичні NDIR-сенсори, як правило, більш механічно і термічно стійкі.
Під час дихання люди виділяють вуглекислий газ CO2. Тому концентрація CO2 є гарним індикатором заповненості та активності в приміщенні. У багатьох випадках датчики CO2 використовуються як індикатор потреби у вентиляції. Цей датчик ОВіК забезпечує чітку візуальну індикацію рівня CO2 за допомогою зеленого, жовтого та червоного світлодіодів. Зелений світлодіод вказує на те, що рівень CO2 перебуває в межах норми - приплив свіжого повітря достатній. Коли рівень CO2 входить у діапазон попередження, загоряється жовтий світлодіод. Червоний означає: CO2 вище діапазону попередження або приплив свіжого повітря недостатній.
Виміряні значення температури, відносної вологості, рівня CO2 і освітленості доступні через Modbus RTU. Для вимірювання рівня CO2 використовується технологія фотоакустичного зондування. Це робить датчик дуже чутливим і специфічним, що дає змогу використовувати його для виявлення різних газів. Використання спеціальних інфрачервоних хвиль, що відповідають лініям поглинання CO2, дає змогу звести до мінімуму перешкоди від інших газів.
На відміну від передавальних NDIR-датчиків, фотоакустичні NDIR-датчики вимірюють енергію, поглинуту молекулами CO2. Коли інфрачервоний випромінювач подає імпульси, молекули CO2 регулярно поглинають інфрачервоне світло. Це викликає додаткову молекулярну вібрацію, яка призводить до виникнення хвилі тиску у вимірювальній камері. Чим вища концентрація CO2, тим більше світла поглинається, а отже, зростає амплітуда акустичної хвилі. Мікрофон всередині газової камери фіксує це, і тоді можна розрахувати концентрацію CO2. Фотоакустичне NDIR-зондування дозволяє значно зменшити розміри вимірювальної камери. Крім того, оскільки звукові хвилі є всеспрямованими, взаємне розташування випромінювача і мікрофона не обмежене. Таким чином, фотоакустичні NDIR-сенсори, як правило, більш механічно і термічно стійкі.
Вимірювання
Робочий діапазон вимірювання температури датчика: 0-50 °C, відносної вологості: 0-95% без конденсату, CO2: 400-2000 ppm. Точність становить ±0,4 °C; ±3 % rH; +3% до 2000 ppm CO2.
Як керувати подачею свіжого повітря?
Вихідний сигнал цього датчика може керувати ЕС вентилятором, регулятором швидкості АС вентилятора або приводом заслінки. Вихідне значення пропорційно змінюється залежно від температури, вологості та концентрації CO2. Датчик збільшить швидкість вентилятора або відкриє заслінку, якщо буде потрібно подати більше свіжого повітря.
Роз'єм RJ45 або клеми?
Цей датчик можна підключити за допомогою клемних колодок або через роз'єм RJ45. Через роз'єм RJ45 можна під'єднати напругу живлення та зв'язок Modbus RTU. За допомогою клемних колодок можна підключити виходи, зв'язок Modbus RTU і напругу живлення. Ніколи не підключайте напругу живлення одночасно через роз'єм RJ45 і клемні колодки. Напруга живлення становить 24 VDC. Клеми заземлення джерела живлення (V-) і виходу (GND) внутрішньо не з'єднані. Це означає, що для підключення датчика потрібен 4-жильний кабель. Більшість блоків живлення 24 VDC мають захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 V DC підвищує безпеку та надійність вашої установки.
Простий у використанні
Цей датчик не потребує спеціального налаштування. Після встановлення його можна використовувати практично відразу. Температура і відносна вологість часто залежать від регіону і сезону. Ці параметри налаштовуються на потрібні значення під час встановлення. Решта налаштувань за замовчуванням підходять для більшості додатків. Однак за потреби їх можна скоригувати через відповідні регістри Modbus. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC; 0-20 мА; 0-100% ШІМ; Modbus RTU. Рівні інтенсивності світлодіодів, що використовуються для індикації стану, регулюються, також можете вимкнути один або декілька показників, наприклад, вимірювати тільки СО2. Карта регістрів Modbus містить вичерпний список усіх програмованих налаштувань.
Автокалібрування
Алгоритм автокалібрування ABC logic за замовчуванням увімкнено. Цей алгоритм призначено для використання в тих випадках, коли концентрація CO2 падатиме до зовнішніх умов (400 ppm) хоча б один раз (15 хвилин) протягом 7 днів, що зазвичай відбувається в періоди відсутності людей у приміщенні (наприклад, у вихідні дні). Точність роботи датчика досягається через 25 годин безперервної роботи за умови, що він піддавався впливу еталонних рівнів навколишнього повітря з концентрацією CO2 400 ppm ± 10 ppm.
Міцний корпус
Корпус забезпечує захист IP30 від проникнення пилу і вологи. Він може бути встановлений на стіні в приміщенні. Для забезпечення оптимальної роботи приладу його слід захищати від прямих сонячних променів.
Робочий діапазон вимірювання температури датчика: 0-50 °C, відносної вологості: 0-95% без конденсату, CO2: 400-2000 ppm. Точність становить ±0,4 °C; ±3 % rH; +3% до 2000 ppm CO2.
Як керувати подачею свіжого повітря?
Вихідний сигнал цього датчика може керувати ЕС вентилятором, регулятором швидкості АС вентилятора або приводом заслінки. Вихідне значення пропорційно змінюється залежно від температури, вологості та концентрації CO2. Датчик збільшить швидкість вентилятора або відкриє заслінку, якщо буде потрібно подати більше свіжого повітря.
Роз'єм RJ45 або клеми?
Цей датчик можна підключити за допомогою клемних колодок або через роз'єм RJ45. Через роз'єм RJ45 можна під'єднати напругу живлення та зв'язок Modbus RTU. За допомогою клемних колодок можна підключити виходи, зв'язок Modbus RTU і напругу живлення. Ніколи не підключайте напругу живлення одночасно через роз'єм RJ45 і клемні колодки. Напруга живлення становить 24 VDC. Клеми заземлення джерела живлення (V-) і виходу (GND) внутрішньо не з'єднані. Це означає, що для підключення датчика потрібен 4-жильний кабель. Більшість блоків живлення 24 VDC мають захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 V DC підвищує безпеку та надійність вашої установки.
Простий у використанні
Цей датчик не потребує спеціального налаштування. Після встановлення його можна використовувати практично відразу. Температура і відносна вологість часто залежать від регіону і сезону. Ці параметри налаштовуються на потрібні значення під час встановлення. Решта налаштувань за замовчуванням підходять для більшості додатків. Однак за потреби їх можна скоригувати через відповідні регістри Modbus. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC; 0-20 мА; 0-100% ШІМ; Modbus RTU. Рівні інтенсивності світлодіодів, що використовуються для індикації стану, регулюються, також можете вимкнути один або декілька показників, наприклад, вимірювати тільки СО2. Карта регістрів Modbus містить вичерпний список усіх програмованих налаштувань.
Автокалібрування
Алгоритм автокалібрування ABC logic за замовчуванням увімкнено. Цей алгоритм призначено для використання в тих випадках, коли концентрація CO2 падатиме до зовнішніх умов (400 ppm) хоча б один раз (15 хвилин) протягом 7 днів, що зазвичай відбувається в періоди відсутності людей у приміщенні (наприклад, у вихідні дні). Точність роботи датчика досягається через 25 годин безперервної роботи за умови, що він піддавався впливу еталонних рівнів навколишнього повітря з концентрацією CO2 400 ppm ± 10 ppm.
Міцний корпус
Корпус забезпечує захист IP30 від проникнення пилу і вологи. Він може бути встановлений на стіні в приміщенні. Для забезпечення оптимальної роботи приладу його слід захищати від прямих сонячних променів.
