Триступінчатий перемикач для ЕС вентиляторів з положенням ВИМК
Опис продукту
SMT-D-4P-AL це 3-ступінчастий перемикач для керування ЕС вентиляторами або приводами заслінок. Він також може дистанційно керувати регуляторами швидкості АС вентилятора або інверторами частоти.
SMT-D-4P-AL пропонує універсальне керування, забезпечуючи три фіксовані позиції, які спрощують процес регулювання швидкості обертання вентилятора. Напруга живлення становить 10 VDC.
Вихідний сигнал ділиться на три ступені. Це дає змогу регулювати швидкість вентилятора або положення заслінки від низького до високого за 3 кроки. Вихідний сигнал позицій 1 і 2 можна регулювати за допомогою внутрішніх тримерів і налаштовувати вихідні сигнали в діапазоні 1-10 VDC. Позиція 3 завжди ідентична напрузі, що подається: 10 VDC.
SMT-D-4P-AL поставляється з положенням "ВИМК". Це забезпечує зручність швидкого вимкнення системи за необхідності, забезпечуючи повний контроль над вентиляційним середовищем.
Вологозахищений корпус допускає вбудований (IP44) або поверхневий монтаж (IP54). Це гарантує, що незалежно від обраного вами методу встановлення пристрій залишиться досить міцним, щоб протистояти різним факторам навколишнього середовища.
Додаткові характеристики та опис
Вентилятори з ЕС двигунами
Двигун з електронною комутацією (EC) зазвичай має ротор, що складається з постійних магнітів, який обертається всередині статора або навколо нього. Вбудований регулятор швидкості вентилятора виробляє електричний струм в обмотках статора, сила якого варіюється залежно від керуючого сигналу 0-10 В. Цей електричний струм створює обертове магнітне поле, до якого вирівнюються постійні магніти, тим самим прискорюючи роботу ЕС-двигуна.
Основними перевагами ЕС-двигунів перед АС-двигунами є вища енергоефективність, триваліший термін служби, нижчий рівень шуму, менші електромагнітні завади (ЕМП).
Двигун з електронною комутацією (EC) зазвичай має ротор, що складається з постійних магнітів, який обертається всередині статора або навколо нього. Вбудований регулятор швидкості вентилятора виробляє електричний струм в обмотках статора, сила якого варіюється залежно від керуючого сигналу 0-10 В. Цей електричний струм створює обертове магнітне поле, до якого вирівнюються постійні магніти, тим самим прискорюючи роботу ЕС-двигуна.
Основними перевагами ЕС-двигунів перед АС-двигунами є вища енергоефективність, триваліший термін служби, нижчий рівень шуму, менші електромагнітні завади (ЕМП).
Керування ЕС двигуном
Для оптимальної функціональності ЕС двигун використовує керуючий сигнал, який визначає бажану швидкість обертання вентилятора. Цей керуючий сигнал може бути цифровим, що використовує зв'язок Modbus RTU, або аналоговим, зазвичай у діапазоні від 0 до 10 Вольт. SMT-D-4P-AL має такий сигнал, що регулює швидкість в 3 кроки.
Для оптимальної функціональності ЕС двигун використовує керуючий сигнал, який визначає бажану швидкість обертання вентилятора. Цей керуючий сигнал може бути цифровим, що використовує зв'язок Modbus RTU, або аналоговим, зазвичай у діапазоні від 0 до 10 Вольт. SMT-D-4P-AL має такий сигнал, що регулює швидкість в 3 кроки.

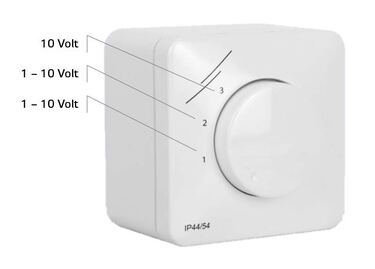

Що таке 3-ступінчастий перемикач керування?
3-ступінчастий перемикач керує ЕС вентиляторами або приводами заслінок у три етапи. Вихідна напруга змінюється залежно від положення поворотного перемикача і ділиться на три етапи. Положення 0 фіксоване на 0 VDC, а положення 3 на 10 VDC. Він також може дистанційно керувати регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E) у три етапи. Наприклад, перемикач можна встановити у вітальні, тоді як регулятор швидкості обертання вентилятора розміщено в технічному приміщенні або на електричному щитку.
Регульовані рівні виходу3-ступінчастий перемикач керування
Для деяких застосувань бажано регулювати сигнал керування, щоб отримати оптимальну швидкість обертання вентилятора. Положення 0 зафіксовано на 0 VDC. Сигнал керування положенням 1 і положенням 2 можна регулювати. Через внутрішні тримери вихідні напруги в цих положеннях можна встановити в діапазоні 1 - 10 VDC. Положення 3 завжди дорівнює напрузі, що подається: 10 VDC.
3-ступінчастий перемикач керує ЕС вентиляторами або приводами заслінок у три етапи. Вихідна напруга змінюється залежно від положення поворотного перемикача і ділиться на три етапи. Положення 0 фіксоване на 0 VDC, а положення 3 на 10 VDC. Він також може дистанційно керувати регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E) у три етапи. Наприклад, перемикач можна встановити у вітальні, тоді як регулятор швидкості обертання вентилятора розміщено в технічному приміщенні або на електричному щитку.
Регульовані рівні виходу3-ступінчастий перемикач керування
Для деяких застосувань бажано регулювати сигнал керування, щоб отримати оптимальну швидкість обертання вентилятора. Положення 0 зафіксовано на 0 VDC. Сигнал керування положенням 1 і положенням 2 можна регулювати. Через внутрішні тримери вихідні напруги в цих положеннях можна встановити в діапазоні 1 - 10 VDC. Положення 3 завжди дорівнює напрузі, що подається: 10 VDC.
Положення "ВИКЛ"
Цей перемикач має положення ВИКЛ. У положенні 0 вихідна напруга становить 0 VDC.
Цей перемикач має положення ВИКЛ. У положенні 0 вихідна напруга становить 0 VDC.
Корпус
Корпус виготовлено з міцного пластику ASA, стійкого до ультрафіолетового випромінювання, що захищає електроніку від пилу, води та ударів. Корпус має варіанти як прихованого, так і настінного монтажу, що дає змогу легко встановити його на стіну будь-якого типу, включно з гіпсокартоном, кам'яною кладкою або панелями - вам не потрібно шукати різні версії продукту. Якщо ви виберете варіант прихованого монтажу, він ідеально підходить до стандартної врізної європейської коробки. Клас захисту IP44 для прихованого монтажу та IP54 для поверхневого монтажу. Для довгострокової служби рекомендований діапазон температури становить -20-40 °C, а відносної вологості до 100 % rH без конденсації.
Наш перемикач ручного керування розрахований на довговічність і надійність роботи у різних системах опалення, вентиляції та кондиціонування повітря. Він має міцну конструкцію, здатну витримувати вимоги безперервної роботи, надаючи користувачам надійне рішення для керування вентиляторами.
Корпус виготовлено з міцного пластику ASA, стійкого до ультрафіолетового випромінювання, що захищає електроніку від пилу, води та ударів. Корпус має варіанти як прихованого, так і настінного монтажу, що дає змогу легко встановити його на стіну будь-якого типу, включно з гіпсокартоном, кам'яною кладкою або панелями - вам не потрібно шукати різні версії продукту. Якщо ви виберете варіант прихованого монтажу, він ідеально підходить до стандартної врізної європейської коробки. Клас захисту IP44 для прихованого монтажу та IP54 для поверхневого монтажу. Для довгострокової служби рекомендований діапазон температури становить -20-40 °C, а відносної вологості до 100 % rH без конденсації.
Наш перемикач ручного керування розрахований на довговічність і надійність роботи у різних системах опалення, вентиляції та кондиціонування повітря. Він має міцну конструкцію, здатну витримувати вимоги безперервної роботи, надаючи користувачам надійне рішення для керування вентиляторами.
