Технічні дані

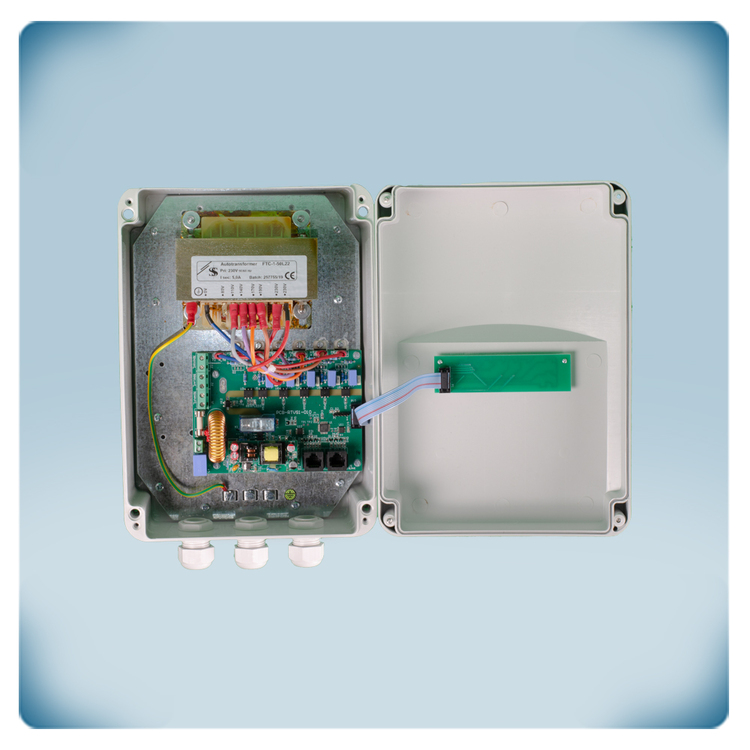

Трансформаторний регулятор | 5 A | управління через Modbus RTU
Опис продукту
Цей трансформаторний регулятор дає можливість змінювати швидкість вентилятора вручну або адаптивно і залежно від налаштувань. Він управляє однофазними двигунами. Максимальний комбінований струм двигуна становить 5 А. Напруга живлення 230 В. Технологія автотрансформатора генерує струм ідеальної синусоїдальної форми. Це гарантує тиху і довгострокову роботу двигуна.
Регулятор RTVS1 управляється через зв'язок Modbus. Для налаштування потрібної швидкості вентилятора можна використовувати датчик Sentera HVAC, потенціометр (серія SPV) або систему BMS. Швидкість вентилятора регулюється ступінчастою зміною напруги двигуна. Швидкість можна регулювати вручну або залежно від температури, відносної вологості, CO2, якості повітря (TVOC) або CO. Якщо, наприклад, інтелектуальний датчик CO2 (FCMFF-R) підключити до RTVS1 в автоматичному режимі, швидкість вентилятора можна регулювати залежно від виміряного рівня CO2.
Спеціальне ізоляційне покриття зменшує електричні перешкоди від автотрансформатора. Корпус для поверхневого монтажу (захист IP54).
Додаткові характеристики та опис
Застосування
Цей регулятор використовується для управління швидкістю двигуна (вентилятора) в системах ОВіК. Призначений для застосування в середині приміщень, наприклад, в стайнях, теплицях, сільськогосподарських будівлях для вентиляції на основі виміряних показників температури, відносної вологості, СО2, NO2 та TVOC.
Управління через Modbus RTU
Автотрансформаторна технологія використовується для зниження напруги однофазного двигуна і швидкості вентилятора в п'ять кроків. Цей регулятор швидкості підходить тільки для двигунів із регульованою напругою. Якщо ви не впевнені в типі вашого двигуна, рекомендуємо зв'язатися з виробником або уважно вивчити супровідну документацію. Для цього регулятора швидкості вентилятора потрібен керувальний сигнал Modbus RTU для активації одного з доступних рівнів швидкості.
Автотрансформаторна технологія використовується для зниження напруги однофазного двигуна і швидкості вентилятора в п'ять кроків. Цей регулятор швидкості підходить тільки для двигунів із регульованою напругою. Якщо ви не впевнені в типі вашого двигуна, рекомендуємо зв'язатися з виробником або уважно вивчити супровідну документацію. Для цього регулятора швидкості вентилятора потрібен керувальний сигнал Modbus RTU для активації одного з доступних рівнів швидкості.
Як це працює?
Регулятор можна використовувати як в ручному, так і в автоматичному режимі. У ручному режимі пристрій функціонує як 5-ступінчастий регулятор. У ручному режимі система керування будівлею (BMS) або провідний пристрій Modbus RTU можуть вибирати бажану швидкість обертання вентилятора в Holding регістрі 12. В автоматичному режимі регулятор можна підключити до інших пристроїв Sentera, що дозволяє змінювати швидкість вентилятора на основі параметрів навколишнього середовища.
В автоматичному режимі до регулятора RTVS1 під'єднується датчик Sentera ОВіК або потенціометр серії SPV. Підключений пристрій має бути вказано у Modbus регістрі 18. Швидкістю вентилятора керують через під'єднаний пристрій. Таким чином, в автоматичному режимі швидкість обертання вентилятора можна регулювати на основі температури, відносної вологості, CO2, якості повітря (TVOC), CO або потенціометром серії SPV. У поєднанні з аналоговим перетворювачем DADCM серія RTVS1 може керуватися через аналоговий вхідний сигнал 0-10 В.
В автоматичному режимі до регулятора RTVS1 під'єднується датчик Sentera ОВіК або потенціометр серії SPV. Підключений пристрій має бути вказано у Modbus регістрі 18. Швидкістю вентилятора керують через під'єднаний пристрій. Таким чином, в автоматичному режимі швидкість обертання вентилятора можна регулювати на основі температури, відносної вологості, CO2, якості повітря (TVOC), CO або потенціометром серії SPV. У поєднанні з аналоговим перетворювачем DADCM серія RTVS1 може керуватися через аналоговий вхідний сигнал 0-10 В.
Збільшити або зменшити швидкість вентилятора при підвищенні температури?
В автоматичному режимі швидкість вентилятора може збільшуватися або зменшуватися в міру збільшення керуючого сигналу. Ці режими роботи називаються режимом Auto forward і режимом Auto reverse. Один із цих режимів роботи можна вибрати за допомогою Holding регістра 11. Режим Auto forward означає, що швидкість вентилятора буде збільшуватися при збільшенні виміряного значення. У режимі Auto reverse швидкість вентилятора буде знижуватися при збільшенні виміряного значення.
В автоматичному режимі швидкість вентилятора може збільшуватися або зменшуватися в міру збільшення керуючого сигналу. Ці режими роботи називаються режимом Auto forward і режимом Auto reverse. Один із цих режимів роботи можна вибрати за допомогою Holding регістра 11. Режим Auto forward означає, що швидкість вентилятора буде збільшуватися при збільшенні виміряного значення. У режимі Auto reverse швидкість вентилятора буде знижуватися при збільшенні виміряного значення.
Нерегульований вихід
Функціональність додаткового, нерегульованого виходу (230 VAC) можна вибрати за допомогою реєстру Modbus 19. За замовчуванням, він вказує на сигнали тривоги. Це також може вказувати на роботу двигуна або його можна контролювати за допомогою регістра Modbus 15.
Функціональність додаткового, нерегульованого виходу (230 VAC) можна вибрати за допомогою реєстру Modbus 19. За замовчуванням, він вказує на сигнали тривоги. Це також може вказувати на роботу двигуна або його можна контролювати за допомогою регістра Modbus 15.
Тепловий захист двигуна
Цей регулятор частоти обертання вентилятора може контролювати теплові контакти двигуна (TK або теплові контакти вимірюють температуру в обмотках двигуна). У разі перегріву, функція контролю TK вимкне двигун, щоб запобігти його пошкодженню. Якщо двигун не оснащений тепловими контактами, обидві клеми TK контролера повинні бути з'єднані між собою, щоб імітувати нормальну температуру двигуна.
Цей регулятор частоти обертання вентилятора може контролювати теплові контакти двигуна (TK або теплові контакти вимірюють температуру в обмотках двигуна). У разі перегріву, функція контролю TK вимкне двигун, щоб запобігти його пошкодженню. Якщо двигун не оснащений тепловими контактами, обидві клеми TK контролера повинні бути з'єднані між собою, щоб імітувати нормальну температуру двигуна.
Автоматичний перезапуск після відключення живлення
У разі збою живлення цей контролер автоматично скине налаштування. Після відновлення живлення двигун автоматично перезапуститься.
У разі збою живлення цей контролер автоматично скине налаштування. Після відновлення живлення двигун автоматично перезапуститься.
Міцний корпус
Переконайтеся, що регулятор швидкості вентилятора може достатньо охолоджуватися. Бажано встановити його в прохолодному місці, подалі від прямих сонячних променів. Корпус розроблений і вироблений нашою компанією. Таким чином, Sentera може гарантувати його високу якість. Корпус виготовлено з високоякісного пластику r-ABS. Цей матеріал виключно термостійкий, дуже міцний і забезпечує хороший захист від ударів. Корпус можна встановлювати на стіну або панель усередині приміщення і забезпечує захист IP54 від потрапляння бруду, пилу і вологи. Для довгострокової експлуатації приладу рекомендований діапазон температури довкілля становить -10—35 °C, та 5—85 % відносної вологості без конденсації.
Переконайтеся, що регулятор швидкості вентилятора може достатньо охолоджуватися. Бажано встановити його в прохолодному місці, подалі від прямих сонячних променів. Корпус розроблений і вироблений нашою компанією. Таким чином, Sentera може гарантувати його високу якість. Корпус виготовлено з високоякісного пластику r-ABS. Цей матеріал виключно термостійкий, дуже міцний і забезпечує хороший захист від ударів. Корпус можна встановлювати на стіну або панель усередині приміщення і забезпечує захист IP54 від потрапляння бруду, пилу і вологи. Для довгострокової експлуатації приладу рекомендований діапазон температури довкілля становить -10—35 °C, та 5—85 % відносної вологості без конденсації.
