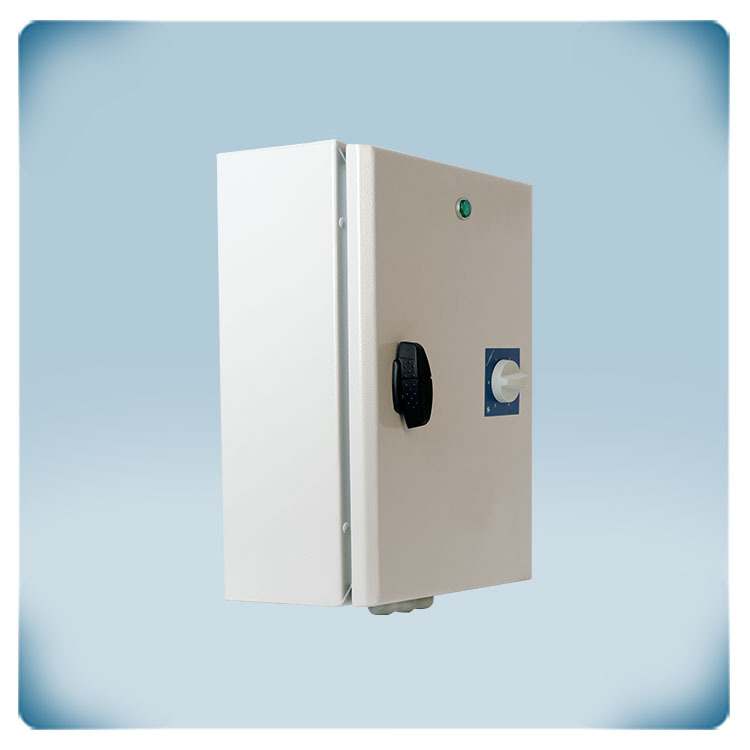

.webp "Трансформаторний регулятор 3-фазний 400 VAC - 8 А, з термоконтактами")

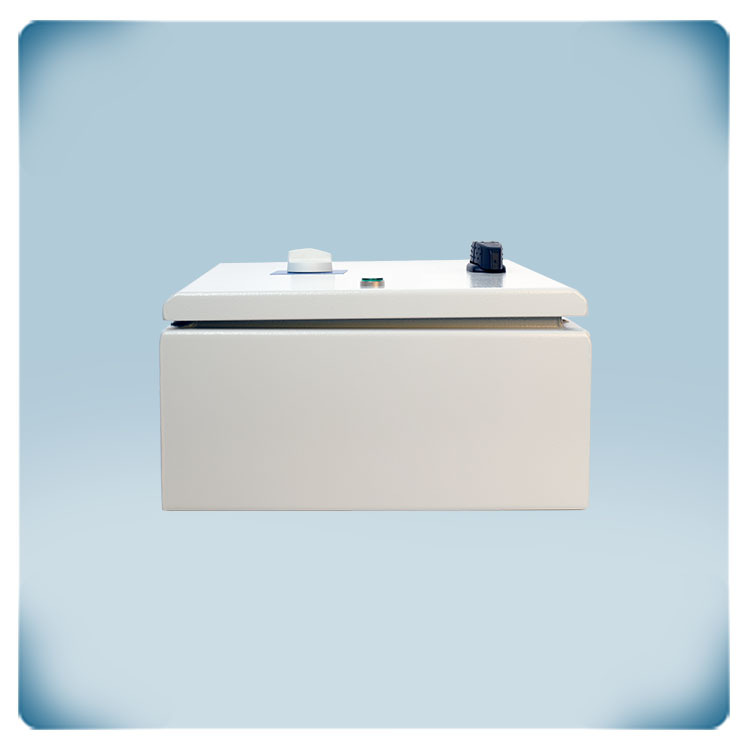

.webp "5-ступеневий трансформаторний регулятор швидкості, однофазний, 3 х 400 VAC, 8 А")

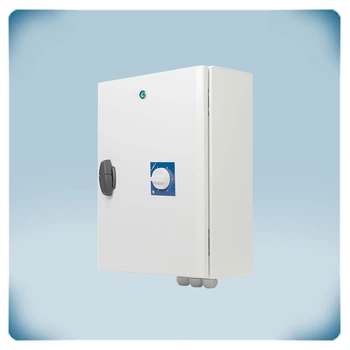

.webp "Регулятор швидкості обертання однофазного двигуна з термоконтактами, 5 ступенів, 8 А")

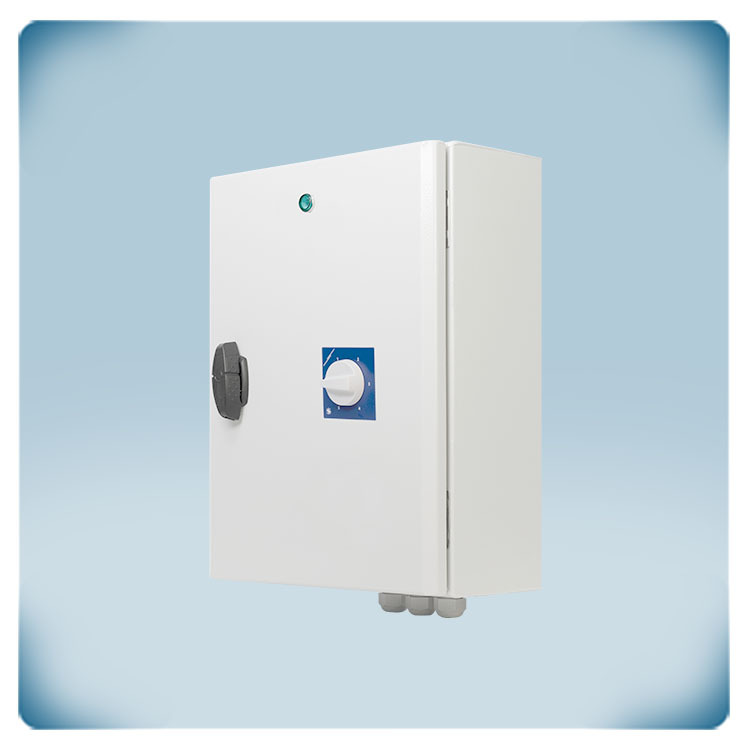

.webp "Трансформаторний регулятор швидкості обертання однофазного двигуна з термоконтактами, 8 А")

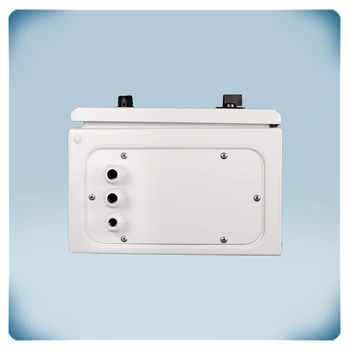

.webp "Трансформаторний регулятор швидкості в 5 ступенів, 3х400 В, 8 А")
декларація CE
Трансформаторний регулятор швидкості вентилятора | 8 A | з TK
Опис продукту
Трансформаторний регулятор для трьохфазного двигуна 400 В, оснащений тепловими контактами. Максимальний комбінований струм двигуна - 8 А. Напруга живлення: 3 х 400 VAC. Вихідна напруга ідеальної синусоїдальної форми гарантує тиху роботу двигуна.
Швидкість вентилятора регулюється в 5 етапах за рахунок зменшення напруги двигуна. Швидкість можна встановити через вбудований поворотний перемикач на передній кришці. Функція моніторингу TK вимикає двигун у разі перегріву.
Корпус може бути встановлений на поверхні стіни та забезпечує захист IP54 від проникнення бруду, пилу та вологи.
Додаткові характеристики та опис
Чому саме трансформаторний регулятор швидкості?
Більшість електродвигунів можуть регулюватися напругою, що подається на них. Трансформаторні регулятори - це просте, зручне та економічне рішення для управління швидкістю. Важливою перевагою використання цих пристроїв є те, що вони не створюють електромагнітних перешкод, які можуть негативно впливати на роботу електродвигуна та іншого розташованого поруч електрообладнання. Трансформаторні регулятори швидкості є оптимальним варіантом для застосування в приміщеннях і зонах, що мають підвищені вимоги до рівня шуму. Таким чином, трансформаторний регулятор швидкості є рішенням, яке забезпечить надійну і тиху роботу електродвигуна за доступною ціною.
Більшість електродвигунів можуть регулюватися напругою, що подається на них. Трансформаторні регулятори - це просте, зручне та економічне рішення для управління швидкістю. Важливою перевагою використання цих пристроїв є те, що вони не створюють електромагнітних перешкод, які можуть негативно впливати на роботу електродвигуна та іншого розташованого поруч електрообладнання. Трансформаторні регулятори швидкості є оптимальним варіантом для застосування в приміщеннях і зонах, що мають підвищені вимоги до рівня шуму. Таким чином, трансформаторний регулятор швидкості є рішенням, яке забезпечить надійну і тиху роботу електродвигуна за доступною ціною.
Просте п'ятиступеневе управління швидкістю вентилятора
П'ятиступеневі регулятори швидкості обертання вентиляторів широко використовуються в майстернях і на складах, а також у промислових і громадських будівлях різного призначення. Регулятор швидкості можна використовувати відразу після підключення. Для коректної роботи не потрібно ніякого додаткового налаштування та програмування.
П'ятиступеневі регулятори швидкості обертання вентиляторів широко використовуються в майстернях і на складах, а також у промислових і громадських будівлях різного призначення. Регулятор швидкості можна використовувати відразу після підключення. Для коректної роботи не потрібно ніякого додаткового налаштування та програмування.
Принцип роботи
Робота регулятора швидкості STRS4 заснована на застосуванні вбудованого автотрансформатора. Він використовується для ступеневого керування напругою, що подається на електродвигун, що дає змогу змінювати швидкість обертання вентилятора. Ця технологія є дуже надійною і довговічною. Автотрансформатори також мають спеціальну оболонку для зниження кількості створюваних електричних перешкод. Вихідна напруга, що генерується регулятором, має форму чистої синусоїди, що забезпечує тиху роботу електродвигуна і підвищує термін його служби.
Застосування та сумісність
Регулятор швидкості STRS4 розроблено для керування швидкістю обертання вентилятора шляхом зниження напруги, що подається на його двигун. Керований вентилятор працює від змінного струму і перетворює електричну енергію в механічну. До регулятора швидкості можна під'єднати кілька електродвигунів, не перевищуючи при цьому максимальне значення струму. У разі одночасної роботи кількох електродвигунів від одного регулятора всі вони будуть обертатися з однаковою швидкістю. Рекомендується уважно вивчити супровідну документацію електродвигуна перед підключенням. З усіх питань, що виникли, слід звертатися до його постачальника або до виробника безпосередньо.
Регулятор швидкості STRS4 розроблено для керування швидкістю обертання вентилятора шляхом зниження напруги, що подається на його двигун. Керований вентилятор працює від змінного струму і перетворює електричну енергію в механічну. До регулятора швидкості можна під'єднати кілька електродвигунів, не перевищуючи при цьому максимальне значення струму. У разі одночасної роботи кількох електродвигунів від одного регулятора всі вони будуть обертатися з однаковою швидкістю. Рекомендується уважно вивчити супровідну документацію електродвигуна перед підключенням. З усіх питань, що виникли, слід звертатися до його постачальника або до виробника безпосередньо.
Нерегульований вихід
Регулятор швидкості STRS4 оснащений додатковим нерегульованим виходом (230 В), який замкнений під час роботи електродвигуна. Нерегульованим він називається тому, що вихід має тільки два положення - замкнутий (230 В) і розімкнутий (0 В). Максимальний струм для цього виходу не повинен перевищувати 2 А. Одним із прикладів використання цього виходу є керування електроприводом повітряного або водяного клапана. Під час увімкнення вентилятора клапан відкривається, а під час вимкнення - закривається. За необхідності дистанційного контролю роботи трансформаторного регулятора можна під'єднати до нерегульованого виходу лампу.
Регулятор швидкості STRS4 оснащений додатковим нерегульованим виходом (230 В), який замкнений під час роботи електродвигуна. Нерегульованим він називається тому, що вихід має тільки два положення - замкнутий (230 В) і розімкнутий (0 В). Максимальний струм для цього виходу не повинен перевищувати 2 А. Одним із прикладів використання цього виходу є керування електроприводом повітряного або водяного клапана. Під час увімкнення вентилятора клапан відкривається, а під час вимкнення - закривається. За необхідності дистанційного контролю роботи трансформаторного регулятора можна під'єднати до нерегульованого виходу лампу.
Захист електродвигуна від перегріву
Регулятор швидкості вентилятора STRS4 оснащений клемами для підключення термоконтактів електродвигуна (ТК). Термоконтакти використовуються для вимірювання температури на обмотках електродвигуна. У разі перегріву електродвигун буде зупинено, щоб уникнути його пошкодження. Після спрацьовування механізму захисту від перегріву, перезапуск регулятора швидкості здійснюється вручну. Якщо електродвигун не оснащений термоконтактами, клеми TK мають бути з'єднані між собою, щоб імітувати його нормальну роботу.
Регулятор швидкості вентилятора STRS4 оснащений клемами для підключення термоконтактів електродвигуна (ТК). Термоконтакти використовуються для вимірювання температури на обмотках електродвигуна. У разі перегріву електродвигун буде зупинено, щоб уникнути його пошкодження. Після спрацьовування механізму захисту від перегріву, перезапуск регулятора швидкості здійснюється вручну. Якщо електродвигун не оснащений термоконтактами, клеми TK мають бути з'єднані між собою, щоб імітувати його нормальну роботу.
Світлодіодна індикація
Регулятор швидкості вентилятора STRS4 оснащений світлодіодним індикатором, розміщеним на дверцятах корпусу. Під час під'єднання живлення до трансформаторного регулятора, індикатор загориться зеленим кольором. Якщо після підключення регулятора до живлення зелений світлодіод не світиться, прилад не працює правильно і необхідно негайно його відключити від мережі і виконати перевірку з'єднань або технічне обслуговування.
Регулятор швидкості вентилятора STRS4 оснащений світлодіодним індикатором, розміщеним на дверцятах корпусу. Під час під'єднання живлення до трансформаторного регулятора, індикатор загориться зеленим кольором. Якщо після підключення регулятора до живлення зелений світлодіод не світиться, прилад не працює правильно і необхідно негайно його відключити від мережі і виконати перевірку з'єднань або технічне обслуговування.
Корпус регулятора
Корпус регулятора STRS4 виконаний з листової сталі із захисним лакофарбовим покриттям і забезпечує надійний захист від механічних та інших впливів. Він сертифікований за європейським стандартом EN 62208 і має ступінь захисту від пилу та вологи IP54.
Корпус регулятора STRS4 виконаний з листової сталі із захисним лакофарбовим покриттям і забезпечує надійний захист від механічних та інших впливів. Він сертифікований за європейським стандартом EN 62208 і має ступінь захисту від пилу та вологи IP54.
Монтаж
Перед монтажем приладу повністю відключіть джерело живлення, використовуйте інструменти тільки з ізольованими ручками. Переконайтеся що всі з'єднання та кабелі підключені правильно, на електричній мережі двигуна встановлений запобіжник. Для забезпечення максимально надійної та безпечної роботи, регулятор необхідно встановлювати в прохолодному місці без прямих сонячних променів. Температура довкілля для експлуатації трансформаторного регулятора швидкості має перебувати в діапазоні від -20 до +35 °С, а відносна вологість - від 5 до 95 %. Конденсація вологи в робочому приміщенні не допускається.
