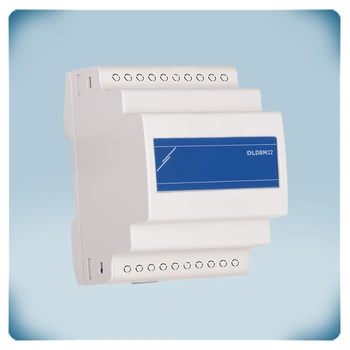

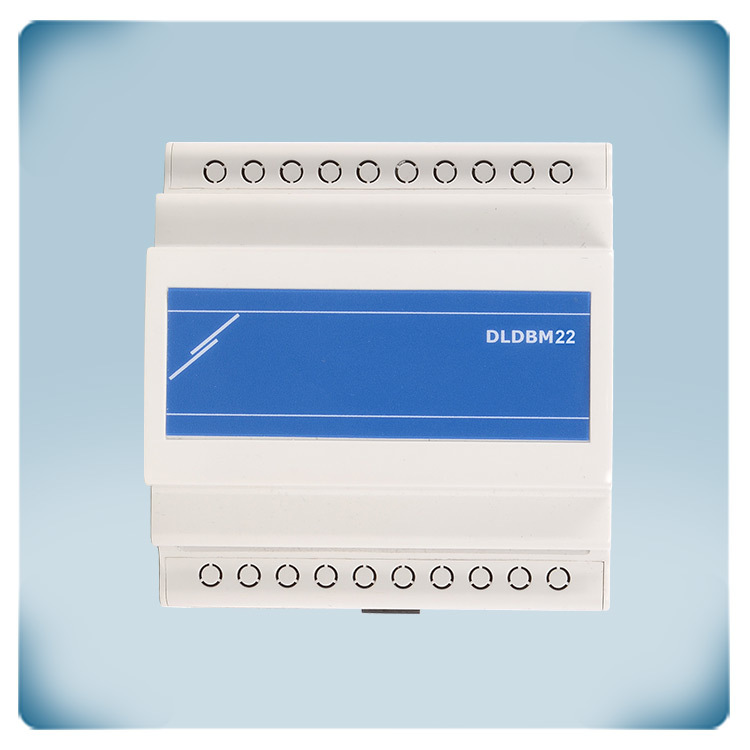

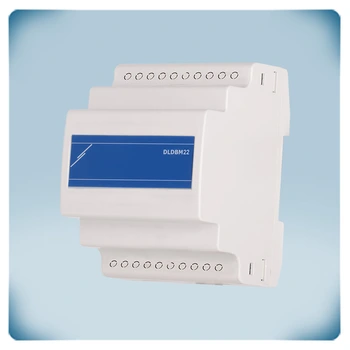

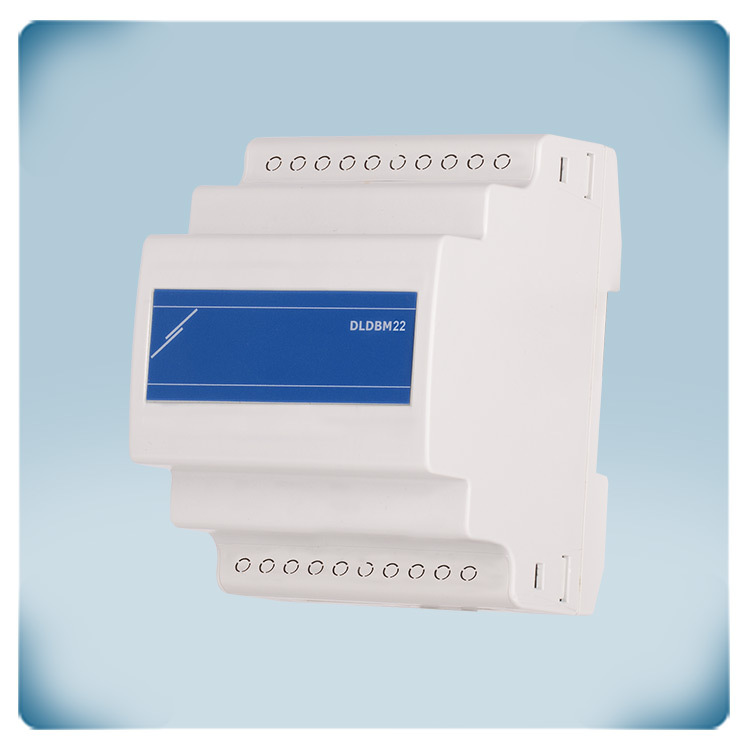

Розподільна коробка PoM | 22 канали | 3,3 VDC конвертер
Опис продукту
Розподільна коробка для передачі як даних, так і живлення (РоМ): 24 VDC та 3,3 VDC. DMDBM22 має вбудоване джерело живлення 3,3 VDC (5 Вт). Зв'язок Modbus RTU та живлення розподіляються через: 10x RJ45 роз'ємів (24 VDC) та 12x RJ12 роз'ємів (3,3 VDC). Максимальний розподілений струм: 1,5 А (сумарний струм 3,3 VDC та 24 VDC). Монтується на DIN-рейку.
Додаткові характеристики та опис

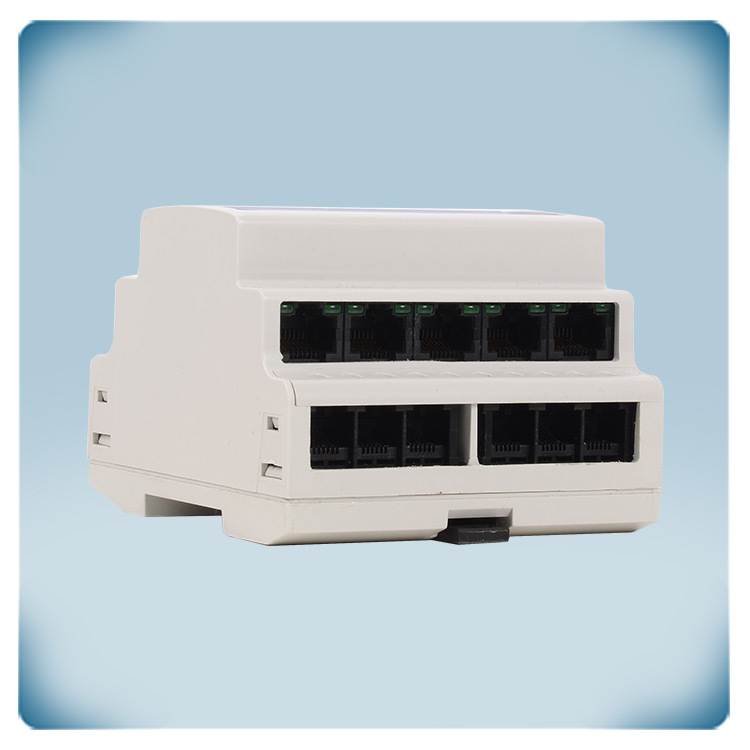

10 роз'ємів RJ45
Розподільна коробка Mobus RTU має десять роз'ємів RJ45, внутрішньо підключені (паралельне підключення). Через роз'єми RJ45 можна підключити пристрої Sentera з живленням 24 VDC- підключення PoM. Через підключення Sentera PoM і Modbus RTU-зв'язок, і джерело живлення 24 VDC розподіляються по одному UTP-кабелю з роз'ємом RJ45. Зовнішнє джерело живлення 24 VDC. Цей розподільний блок спрощує підключення та підключення пристроїв Sentera. Просто підключіть його через роз'єм RJ45!
Розподільна коробка Mobus RTU має десять роз'ємів RJ45, внутрішньо підключені (паралельне підключення). Через роз'єми RJ45 можна підключити пристрої Sentera з живленням 24 VDC- підключення PoM. Через підключення Sentera PoM і Modbus RTU-зв'язок, і джерело живлення 24 VDC розподіляються по одному UTP-кабелю з роз'ємом RJ45. Зовнішнє джерело живлення 24 VDC. Цей розподільний блок спрощує підключення та підключення пристроїв Sentera. Просто підключіть його через роз'єм RJ45!

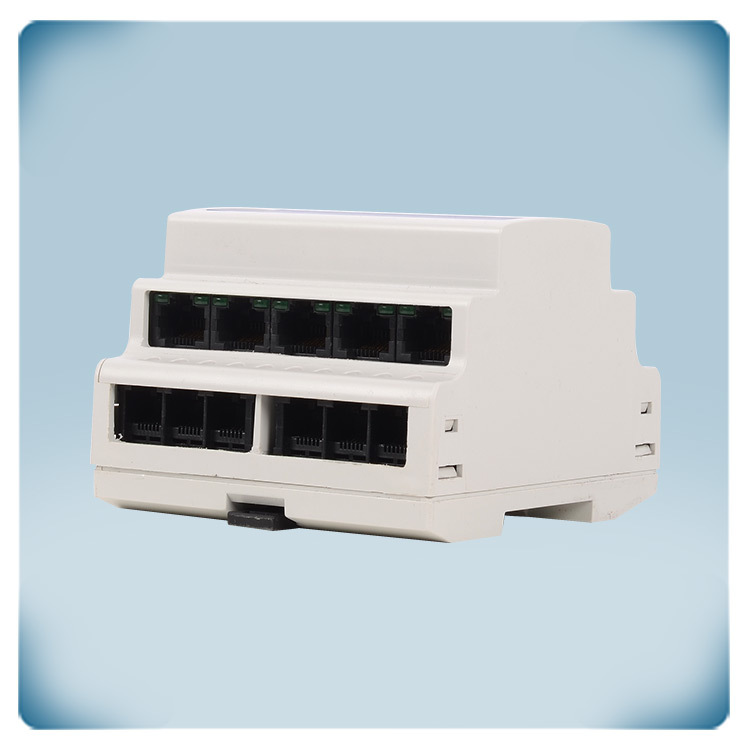

12 роз'ємів RJ12
Дванадцять роз'ємів RJ12 можна використовувати для з'єднання пристроїв Sentera з джерелом живлення 3,3 VDC. Зв'язок Modbus RTU та напруга живлення 3,3 VDC розподіляються через роз'єм RJ12. Напруга живлення 3,3 VDC визначається від джерела живлення 24 VDC на розетках RJ45. Якщо до гнізд RJ45 немає підключеного зовнішнього джерела живлення 24 VDC, то 3,3 VDC також не буде доступно. Сумарне споживання струму всіх підключених пристроїв не повинно перевищувати 1,5 А (3,3 VDC та 24 VDC разом узятих).
Дванадцять роз'ємів RJ12 можна використовувати для з'єднання пристроїв Sentera з джерелом живлення 3,3 VDC. Зв'язок Modbus RTU та напруга живлення 3,3 VDC розподіляються через роз'єм RJ12. Напруга живлення 3,3 VDC визначається від джерела живлення 24 VDC на розетках RJ45. Якщо до гнізд RJ45 немає підключеного зовнішнього джерела живлення 24 VDC, то 3,3 VDC також не буде доступно. Сумарне споживання струму всіх підключених пристроїв не повинно перевищувати 1,5 А (3,3 VDC та 24 VDC разом узятих).
Максимальна довжина кабелю
Мережа RTB Modbus повинна мати топологію лінії. Максимальна довжина головної лінії становить приблизно 1000 м. Сукупна довжина всіх відгалужень не повинна перевищувати 20 м. Довжину основної лінії можна збільшити за допомогою ретрансляторів Modbus. Зверніться до нашого посібника з встановлення Modbus RTU, щоб отримати додаткову інформацію про зв’язок Modbus RTU.
Мережа RTB Modbus повинна мати топологію лінії. Максимальна довжина головної лінії становить приблизно 1000 м. Сукупна довжина всіх відгалужень не повинна перевищувати 20 м. Довжину основної лінії можна збільшити за допомогою ретрансляторів Modbus. Зверніться до нашого посібника з встановлення Modbus RTU, щоб отримати додаткову інформацію про зв’язок Modbus RTU.
Міцний корпус
Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал гасить полум’я у випадку пожежі і забезпечує хороший захист від ударів.

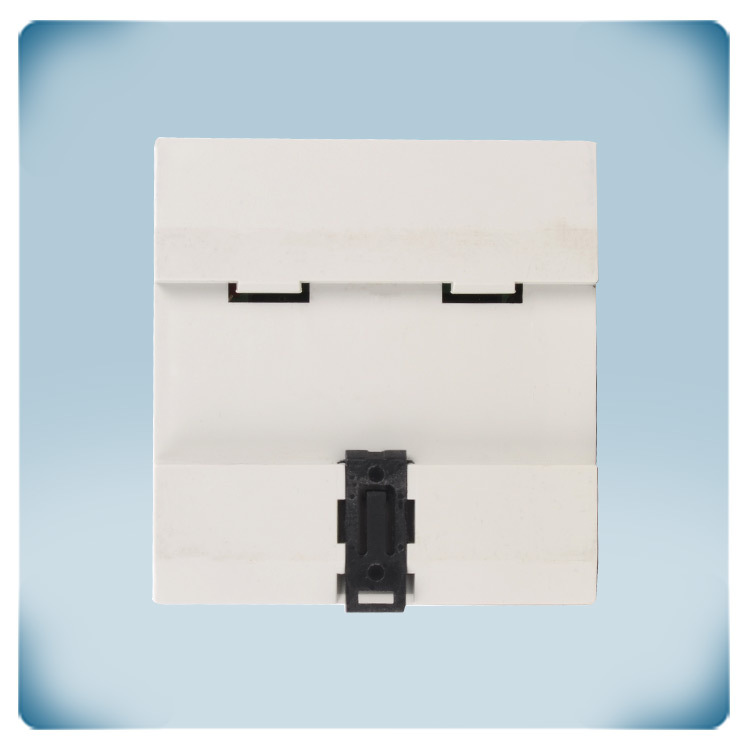

Захист IP20. Його можна встановити на DIN-рейку.
Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал гасить полум’я у випадку пожежі і забезпечує хороший захист від ударів.
Захист IP20. Його можна встановити на DIN-рейку.
