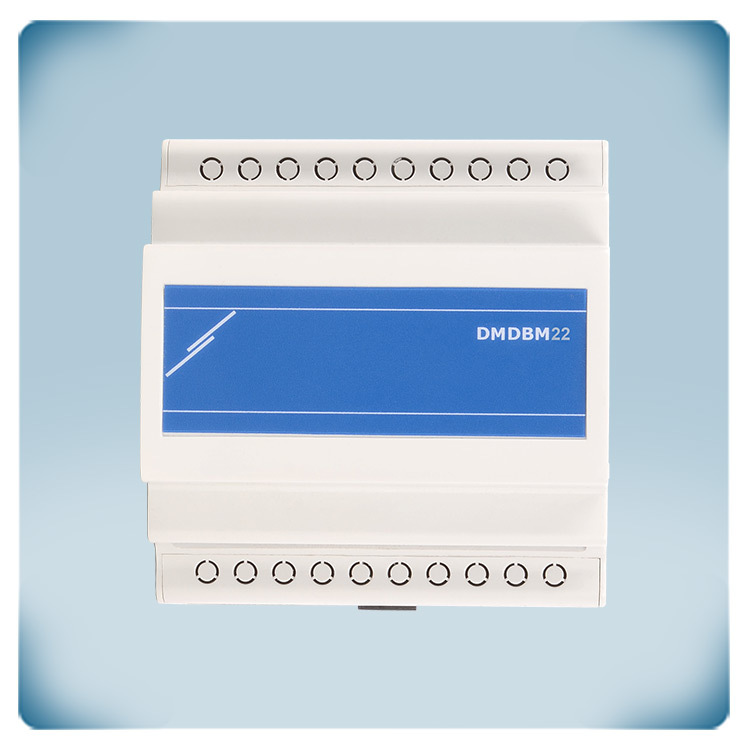

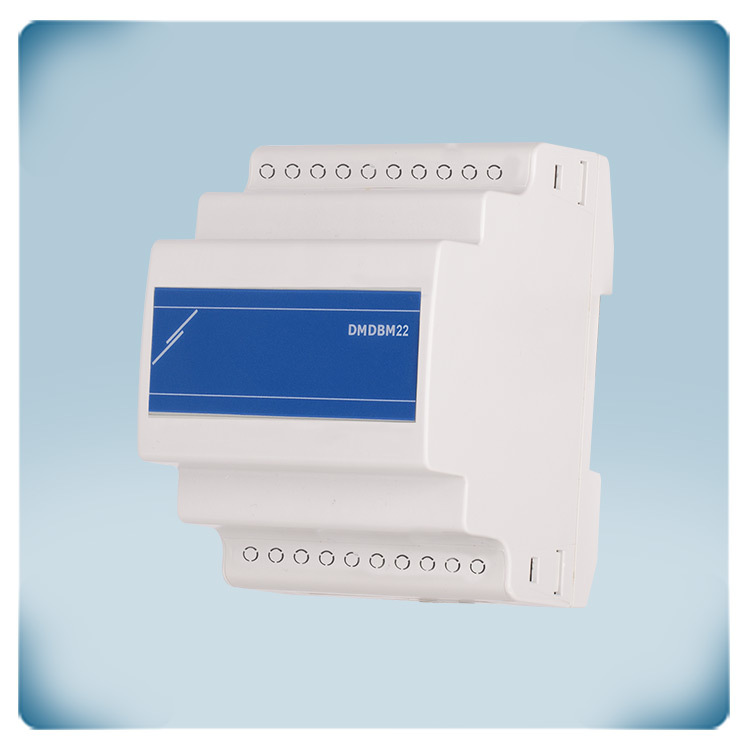

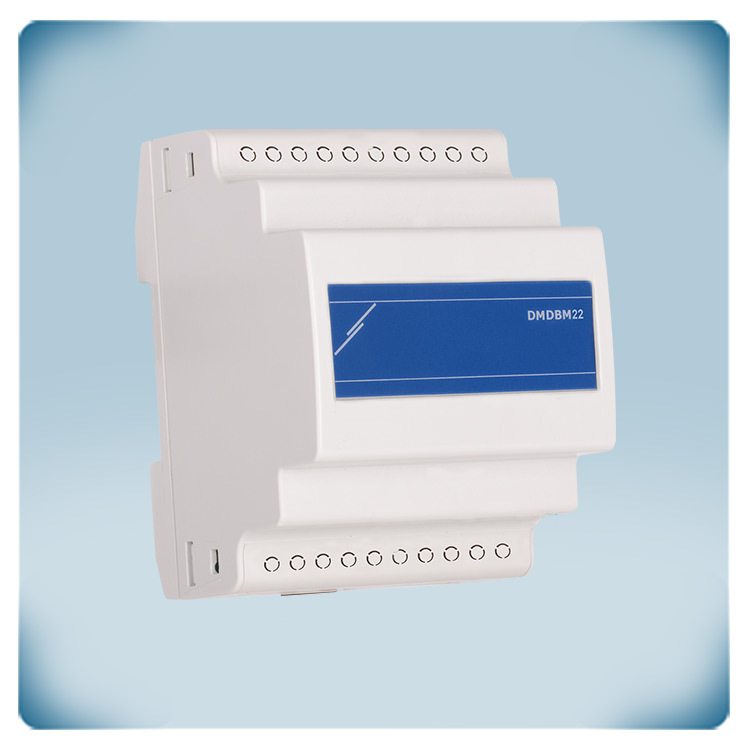

Розподільна коробка PoM | 22 канали | монтаж на DIN-рейку
Опис продукту
Розподільна коробка для передачі як даних, так і живлення (РоМ): 24 VDC та 3,3 VDC. Зв'язок Modbus RTU та живлення розподіляються через: 10x RJ45 роз'ємів (24 VDC) та 12x RJ12 роз'ємів (3,3 VDC). Imax: 1,5 А при 24 VDC та 0,3 А при 3,3 VDC. Монтується на DIN-рейку.
Додаткові характеристики та опис

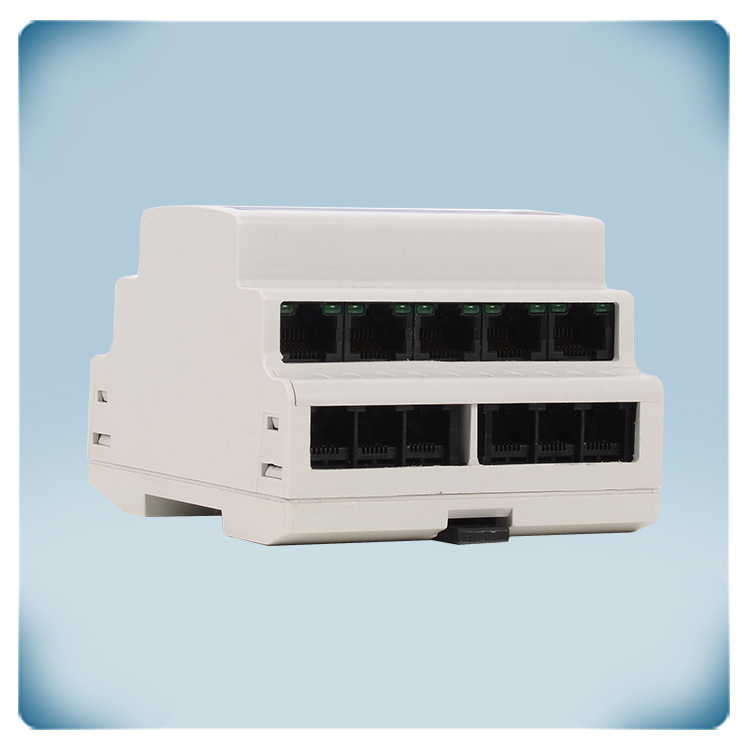

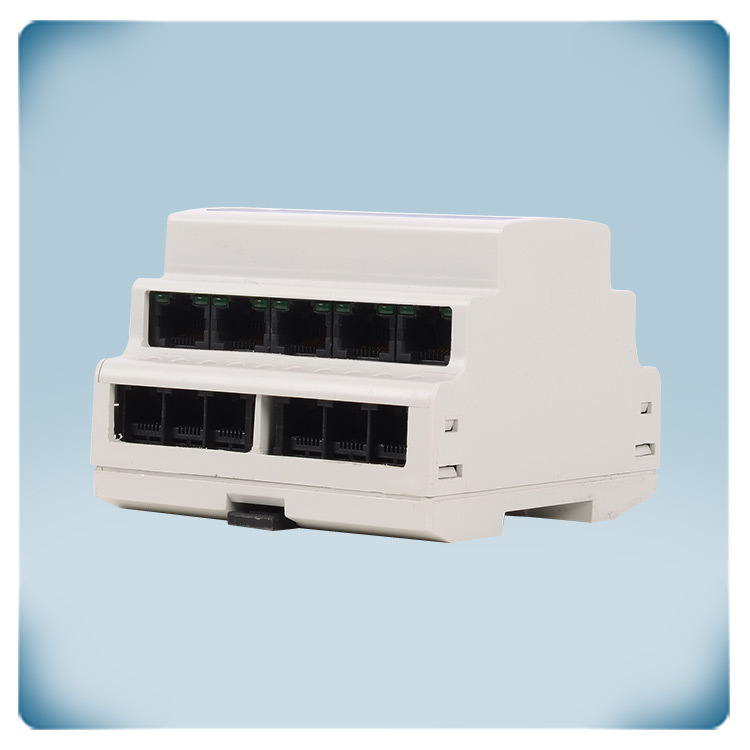

10 роз'ємів RJ45
Ця розподільна коробка Mobus RTU пропонує десять роз'ємів RJ45, які мають внутрішнє з'єднання (паралельне з'єднання). Через роз'єми RJ45 можна підключати пристрої Sentera з живленням 24 VDC - підключення PoM. Через з'єднання Sentera PoM і зв'язок Modbus RTU, і джерело живлення 24 VDC розподіляються по одному кабелю UTP з роз'ємом RJ45. Ця розподільна коробка спрощує електромонтаж і підключення пристроїв Sentera. Просто підключіть його через роз'єм RJ45!
Ця розподільна коробка Mobus RTU пропонує десять роз'ємів RJ45, які мають внутрішнє з'єднання (паралельне з'єднання). Через роз'єми RJ45 можна підключати пристрої Sentera з живленням 24 VDC - підключення PoM. Через з'єднання Sentera PoM і зв'язок Modbus RTU, і джерело живлення 24 VDC розподіляються по одному кабелю UTP з роз'ємом RJ45. Ця розподільна коробка спрощує електромонтаж і підключення пристроїв Sentera. Просто підключіть його через роз'єм RJ45!
12 роз'ємів RJ12
Дванадцять роз'ємів RJ12 можуть використовуватися для підключення пристроїв Sentera до джерела живлення 3,3 VDC. Зв'язок Modbus RTU і напруга живлення 3,3 VDC розподіляються між підключеними пристроями через роз'єми RJ12.
Сумарне споживання струму усіма підключеними пристроями не повинно перевищувати 1,5 А (разом 3,3 VDC і 24 VDC).
Дванадцять роз'ємів RJ12 можуть використовуватися для підключення пристроїв Sentera до джерела живлення 3,3 VDC. Зв'язок Modbus RTU і напруга живлення 3,3 VDC розподіляються між підключеними пристроями через роз'єми RJ12.
Сумарне споживання струму усіма підключеними пристроями не повинно перевищувати 1,5 А (разом 3,3 VDC і 24 VDC).
Максимальна довжина кабелю
Мережа RTB Modbus повинна мати топологію лінії. Максимальна довжина головної лінії становить приблизно 1000 м. Сукупна довжина всіх відгалужень не повинна перевищувати 20 м. Довжину основної лінії можна збільшити за допомогою ретрансляторів Modbus. Зверніться до інструкції з встановлення Modbus RTU, щоб отримати додаткову інформацію.
Міцний корпус

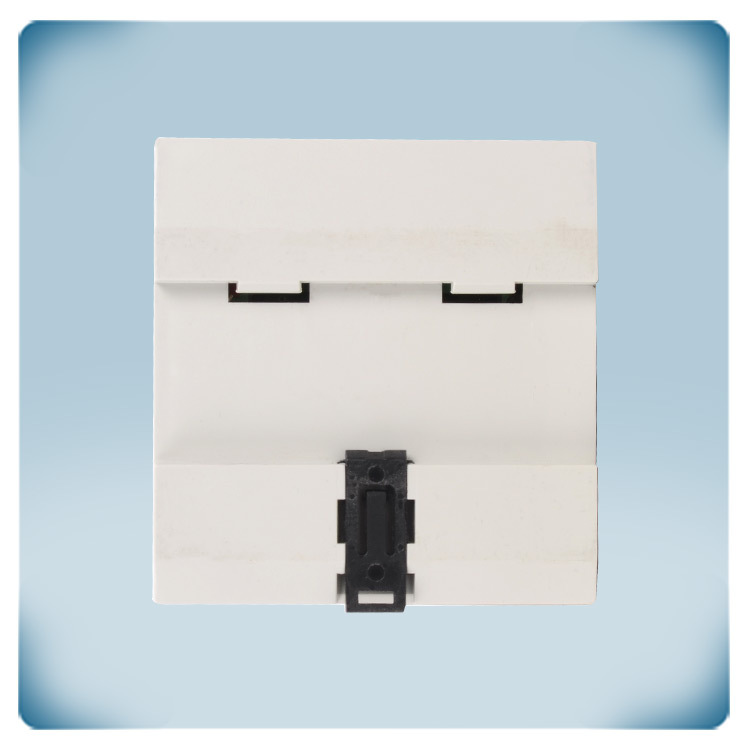

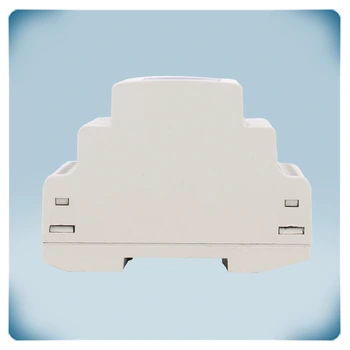

Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал добре гасить полум'я в разі пожежі та забезпечує хороший захист від ударів. Монтаж на DIN-рейку, захист IP20.
