Регулятор швидкості обертання вентилятора 3 А
Опис продукту
Регулятор швидкості для однофазних двигунів з максимальним струмом 3 А. Напруга живлення 110—240 VAC / 50—60 Гц. Регулятор використовується для управління швидкістю обертання АС вентиляторів або відцентрових насосів в системах ОВіК. Швидкість вентилятора регулюється шляхом зміни напруги двигуна за допомогою технології управління фазовим кутом (Triac).
Швидкість вентилятора регулюється плавно за допомогою перемикача на передній панелі. Мінімальну швидкість можна налаштувати за допомогою внутрішнього триммера. Швидкий або плавний тип запуску двигуна налаштовується за допомогою встановлення перемички на внутрішній схемі. Перемикач для вентилятора "Вкл/Вимк" з підсвіткою розташований на бічній стороні корпусу. Регулятор має нерегульований вихід для підключення приводу клапана, лампи та ін.
Захист зовнішнього корпусу - IP54 (згідно з EN 60529).
Додаткові характеристики та опис
Навіщо контролювати швидкість вентилятора?
Регулятор можна використовувати для зменшення швидкості АС вентилятора та оптимізації подачі свіжого повітря. Надмірна вентиляція не є проблемою для якості повітря в приміщенні. У багатьох випадках надмірно висока швидкість обертання вентилятора викликає шум у повітроводах. Чим вище швидкість вентилятора, тим вище споживання енергії. Зменшення швидкості вентилятора на 25% призводить до економії енергії (експлуатаційних витрат) більше ніж на 50%. Залежно від системи вентиляції, витрати на опалення також можуть бути зменшені завдяки оптимізації швидкості вентилятора.
Регулятор може керувати (декількома) двигунами із загальним максимальним струмом, рівним його номінального струму та на постійній основі. Немає необхідності збільшувати розмір регулятора. Цей регулятор швидкості обертання вентилятора не вимагає налаштувань. Після підключення він готовий до роботи!
Плавне регулювання швидкості вентилятора
Цей регулятор управляє швідкістю АС вентиляторів шляхом зниження напруги двигуна. Напруга знижується за допомогою регулювання фазового кута (технологія TRIAC). Тому цей регулятор швидкості підходить лише для двигунів з регулюванням напруги. Якщо ви не впевнені, чи ваш двигун регулюється напругою, найкраще зв’язатися з виробником двигуна. Цей регулятор швидкості працює абсолютно безшумно. Швидкість вентилятора можна регулювати за допомогою ручки на передній панелі. Залежно від типу двигуна, на низькій швидкості може виникати гудіння двигуна.
Регульована мінімальна швидкість двигуна
Мінімальна швидкість двигуна, яку можна вибрати, регулюється за допомогою внутрішнього тримера. Це дозволяє оптимізувати діапазон швидкості вентилятора, який можна вибрати за допомогою ручки на передній панелі. Деякі двигуни змінного струму не витримують тривалої роботи на низьких обертах іє ризик, що через деякий час вони перегріються. Це може пошкодити ізоляцію обмотки, що призведе до остаточного пошкодження двигуна. Щоб уникнути перегріву, за бажанням можна збільшити мінімальну швидкість двигуна. Виробник двигуна вказує мінімально допустиму напругу двигуна і це необхідно враховувати при налаштуванні мінімальної швидкості.

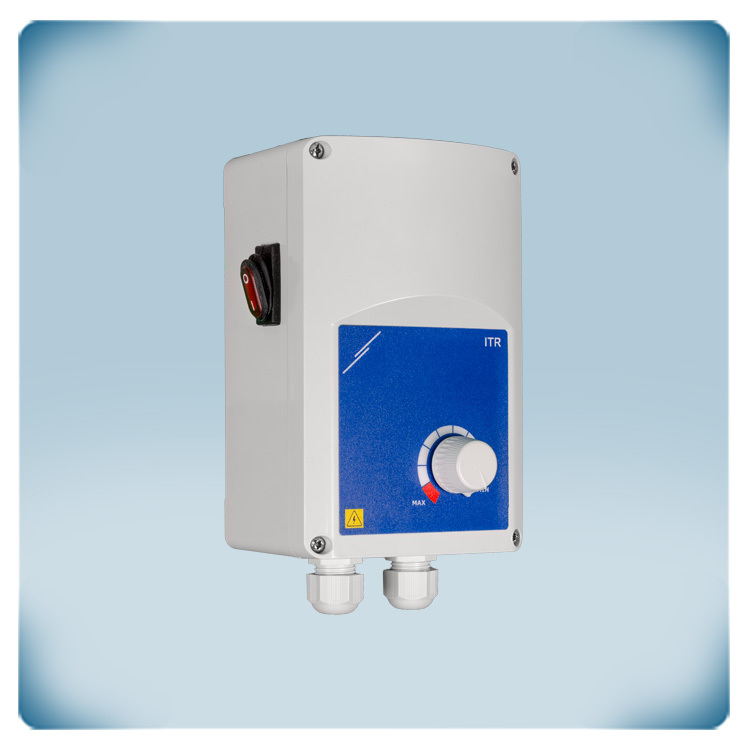

Перемикач ON/OFF
АС вентилятор можна вмикати або вимикати за допомогою вимикача яких розташований на регуляторі збоку. У положенні ВКЛ (ON) перемикач світиться. Для серії ITR-9 1,5 A та 3 A перемикач ON-OFF можна за бажанням відключити. Щоб вимкнути перемикач ON/OFF, підключіть джерело живлення через клеми L1 і N (не через L і N). Будь ласка, зверніться до посібника для отримання додаткової інформації.
Нерегульований вихід
Коли двигун включений, нерегульований вихід активний. Оскільки цей вихід може бути тільки в двох станах - увімкнено (230 В) або вимкнено (0 В), та не може мати інші показники напруги, його називають «нерегульованим виходом». Максимальний струм цього виходу становить 2 А. Зазвичай він використовується для керування зовнішнім індикатором роботи, відкриття або закриття заслінки, перемикання зовнішнього реле тощо. Наприклад коли вентилятор зупиняється - заслінка в вентиляційному каналі закривається, а під час роботи вентилятора заслінка залишається відкрита.
Як завести мотор?
Швидкий або плавний запуск — два різні способи запуску двигуна. Різниця полягає в тому, як АС вентилятор прискорюється при вмиканні напруги. За допомогою внутрішньої перемички можна вибрати прискорення для швидкого або плавного типу запуску. При швидкому запуску двигун починає працювати одразу на максимальній швидкості. Через 8–10 секунд двигун сповільнюється до заданої швидкості вентилятора. Плавний запуск поступово прискорює двигун із місця зупинки до заданої швидкості вентилятора. Цей час прискорення становитиме приблизно 8–10 секунд.
Міцний корпус
Цей регулятор швидкості обертання вентилятора можна встановити на стіні або панелі в приміщенні. Переконайтеся, що регулятор має навколо достатній потік повітря для охолодження. Бажано встановлювати його в прохолодному місці та не під прямим сонячним промінням. Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал є дуже міцним і забезпечує хороший захист від ударів. Він забезпечує захист IP54 від проникнення пилу та води.
Умови експлуатації
Для надійної та довгострокової служби пристрою рекомендуємо дотримуватися температури робочого середовища в межах -20—35 °C та 5-95% відносної вологості без утворення конденсату. Уникайте впливу хімічних парів, прямих сонячних променів та вибрацій на пристрій.
Регулятор можна використовувати для зменшення швидкості АС вентилятора та оптимізації подачі свіжого повітря. Надмірна вентиляція не є проблемою для якості повітря в приміщенні. У багатьох випадках надмірно висока швидкість обертання вентилятора викликає шум у повітроводах. Чим вище швидкість вентилятора, тим вище споживання енергії. Зменшення швидкості вентилятора на 25% призводить до економії енергії (експлуатаційних витрат) більше ніж на 50%. Залежно від системи вентиляції, витрати на опалення також можуть бути зменшені завдяки оптимізації швидкості вентилятора.
Регулятор може керувати (декількома) двигунами із загальним максимальним струмом, рівним його номінального струму та на постійній основі. Немає необхідності збільшувати розмір регулятора. Цей регулятор швидкості обертання вентилятора не вимагає налаштувань. Після підключення він готовий до роботи!
Плавне регулювання швидкості вентилятора
Цей регулятор управляє швідкістю АС вентиляторів шляхом зниження напруги двигуна. Напруга знижується за допомогою регулювання фазового кута (технологія TRIAC). Тому цей регулятор швидкості підходить лише для двигунів з регулюванням напруги. Якщо ви не впевнені, чи ваш двигун регулюється напругою, найкраще зв’язатися з виробником двигуна. Цей регулятор швидкості працює абсолютно безшумно. Швидкість вентилятора можна регулювати за допомогою ручки на передній панелі. Залежно від типу двигуна, на низькій швидкості може виникати гудіння двигуна.
Регульована мінімальна швидкість двигуна
Мінімальна швидкість двигуна, яку можна вибрати, регулюється за допомогою внутрішнього тримера. Це дозволяє оптимізувати діапазон швидкості вентилятора, який можна вибрати за допомогою ручки на передній панелі. Деякі двигуни змінного струму не витримують тривалої роботи на низьких обертах іє ризик, що через деякий час вони перегріються. Це може пошкодити ізоляцію обмотки, що призведе до остаточного пошкодження двигуна. Щоб уникнути перегріву, за бажанням можна збільшити мінімальну швидкість двигуна. Виробник двигуна вказує мінімально допустиму напругу двигуна і це необхідно враховувати при налаштуванні мінімальної швидкості.
Перемикач ON/OFF
АС вентилятор можна вмикати або вимикати за допомогою вимикача яких розташований на регуляторі збоку. У положенні ВКЛ (ON) перемикач світиться. Для серії ITR-9 1,5 A та 3 A перемикач ON-OFF можна за бажанням відключити. Щоб вимкнути перемикач ON/OFF, підключіть джерело живлення через клеми L1 і N (не через L і N). Будь ласка, зверніться до посібника для отримання додаткової інформації.
Нерегульований вихід
Коли двигун включений, нерегульований вихід активний. Оскільки цей вихід може бути тільки в двох станах - увімкнено (230 В) або вимкнено (0 В), та не може мати інші показники напруги, його називають «нерегульованим виходом». Максимальний струм цього виходу становить 2 А. Зазвичай він використовується для керування зовнішнім індикатором роботи, відкриття або закриття заслінки, перемикання зовнішнього реле тощо. Наприклад коли вентилятор зупиняється - заслінка в вентиляційному каналі закривається, а під час роботи вентилятора заслінка залишається відкрита.
Як завести мотор?
Швидкий або плавний запуск — два різні способи запуску двигуна. Різниця полягає в тому, як АС вентилятор прискорюється при вмиканні напруги. За допомогою внутрішньої перемички можна вибрати прискорення для швидкого або плавного типу запуску. При швидкому запуску двигун починає працювати одразу на максимальній швидкості. Через 8–10 секунд двигун сповільнюється до заданої швидкості вентилятора. Плавний запуск поступово прискорює двигун із місця зупинки до заданої швидкості вентилятора. Цей час прискорення становитиме приблизно 8–10 секунд.
Міцний корпус
Цей регулятор швидкості обертання вентилятора можна встановити на стіні або панелі в приміщенні. Переконайтеся, що регулятор має навколо достатній потік повітря для охолодження. Бажано встановлювати його в прохолодному місці та не під прямим сонячним промінням. Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал є дуже міцним і забезпечує хороший захист від ударів. Він забезпечує захист IP54 від проникнення пилу та води.
Умови експлуатації
Для надійної та довгострокової служби пристрою рекомендуємо дотримуватися температури робочого середовища в межах -20—35 °C та 5-95% відносної вологості без утворення конденсату. Уникайте впливу хімічних парів, прямих сонячних променів та вибрацій на пристрій.
