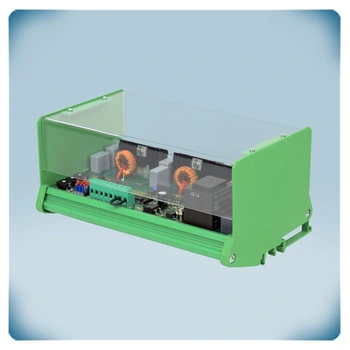

.webp "3 x 400 VAC, електронний, регулятор швидкості обертання на основі симістора")

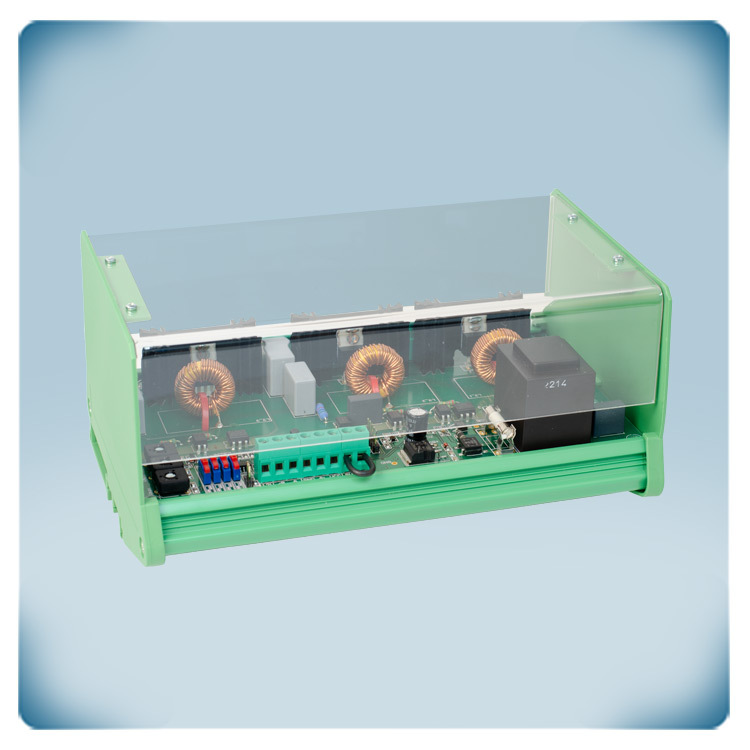

.webp "Регулятор швидкості обертання вентилятора- Imax 3,0 А / фазу")

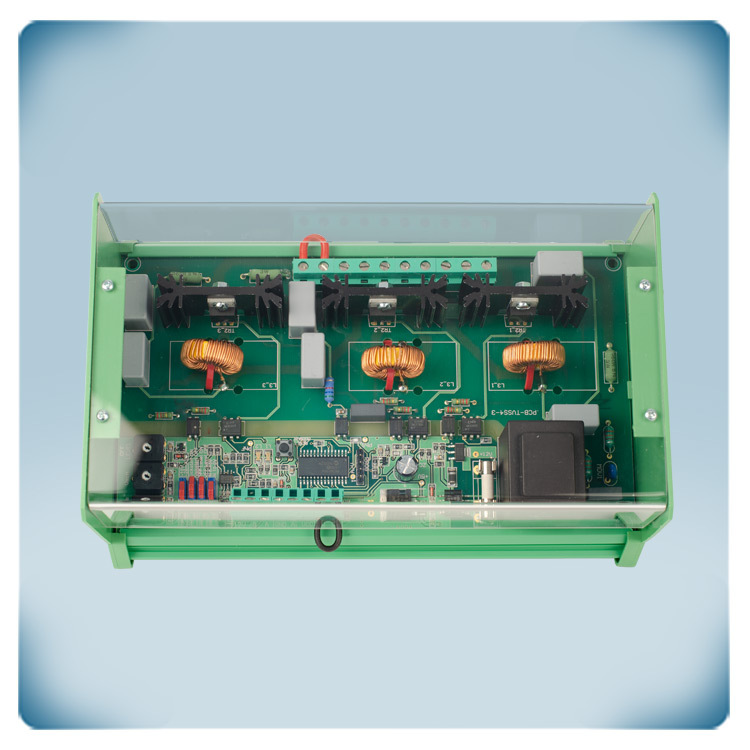

.webp "Трифазний електронний регулятор швидкості вентилятора, 3 A / фазу, 50 Гц")

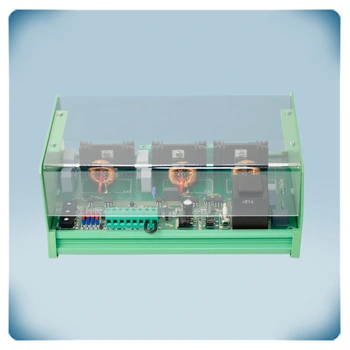

.webp "Регулятор швидкості вентилятора, монтаж на DIN-рейку, 400 VAC, 3,0 А / фазу")

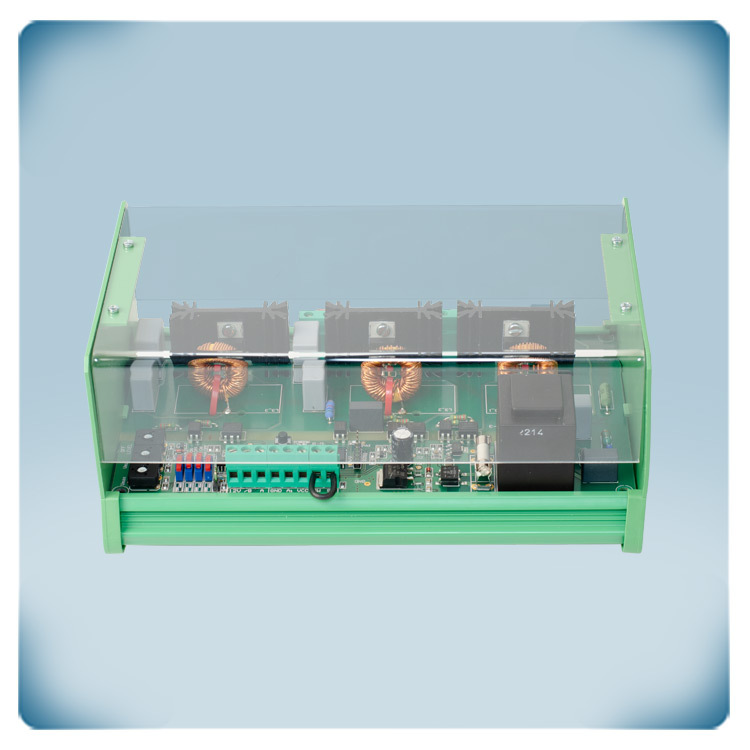

.webp "Регулятор швидкості вентилятора, монтаж на DIN-рейку, 400 VAC")
декларація CE
Регулятор швидкості обертання вентилятора 0-10, DIN-рейка, 3 А
Опис продукту
Регулятор швидкості з аналоговим входом та тепловим захистом двигуна, який можна встановити на DIN-рейку. Керує трифазними двигунами 400 В. Максимальний (комбінований) струм двигуна 3 А. Напруга живлення 3×400 VAC. Швидкість обертання АС вентилятора регулюється шляхом зміни напруги двигуна за допомогою регулювання фазового кута – технологія Triac.
Функція контролю TK відключає двигун у разі перегріву. Аварійний вихід активується у разі несправності двигуна. Під час нормальної роботи двигун можна активувати або деактивувати за допомогою зовнішнього перемикача, підключеного до цифрового входу. Висока та низька швидкість регулюється за допомогою внутрішніх тримерів.
Тип аналогового входу можна вибрати за допомогою перемичок або через Modbus RTU (0-10 або 0-20 мА). Швидкий або плавний пуск, прискорення та різні режими роботи вибираються через Modbus RTU. Нерегульований вихід активний, коли двигун увімкнено.
Додаткові характеристики та опис
Аналоговий вхід
Необхідну швидкість обертання вентилятора можна встановити за допомогою аналогового вхідного сигналу 0-10 В або 0-20 мА. Його можна встановити у режимі зростання або спадання. У режимі зростання двигун буде працювати на низькій швидкості, коли аналоговий сигнал досягає мінімального значення (0 В). Двигун буде працювати на високій швидкості, коли аналоговий вхід буде максимальним (10 В). У режимі спадання процес зворотній.
У разі відсутності сигналу 0-10 В, можна підключити зовнішній потенціометр потужністю 10 кОм за допомогою вбудованого джерела живлення 12 VDC.
Дистанційне управління
Двигун можна ввімкнути або вимкнути за допомогою зовнішнього перемикача. Цей додатковий перемикач можна підключити до цифрового входу регулятора швидкості обертання вентилятора.
Двигун можна ввімкнути або вимкнути за допомогою зовнішнього перемикача. Цей додатковий перемикач можна підключити до цифрового входу регулятора швидкості обертання вентилятора.
Просте налаштування
Для більшості програм цей регулятор змінної швидкості можна використовувати з налаштуваннями за замовчуванням. При необхідності налаштування можна змінити за допомогою Modbus RTU або за допомогою перемикачів та внутрішніх тримерів. Наприклад, для налаштування постійної мінімальної та максимальної швидкості, або встановлення рівню вимкнення двигуна, можна використати внутрішні тримери, що встановлені на друкований платі.
Для більшості програм цей регулятор змінної швидкості можна використовувати з налаштуваннями за замовчуванням. При необхідності налаштування можна змінити за допомогою Modbus RTU або за допомогою перемикачів та внутрішніх тримерів. Наприклад, для налаштування постійної мінімальної та максимальної швидкості, або встановлення рівню вимкнення двигуна, можна використати внутрішні тримери, що встановлені на друкований платі.
Тепловий захист двигуна
Цей регулятор частоти обертання вентилятора може контролювати теплові контакти двигуна (TK або теплові контакти вимірюють температуру в обмотках двигуна). У разі перегріву, функція контролю ТК вимкне двигун, щоб запобігти його пошкодженню. Якщо ваш двигун не обладнаний тепловими контактами, з'єднайте обидві клеми TK, щоб імітувати нормальну температуру двигуна.
Цей регулятор частоти обертання вентилятора може контролювати теплові контакти двигуна (TK або теплові контакти вимірюють температуру в обмотках двигуна). У разі перегріву, функція контролю ТК вимкне двигун, щоб запобігти його пошкодженню. Якщо ваш двигун не обладнаний тепловими контактами, з'єднайте обидві клеми TK, щоб імітувати нормальну температуру двигуна.
Режими роботи на вибір
Регулятори швидкості MVS мають декілька режимів роботи, які можна міняти залежно від типу установки або графіку роботи обладнання. Ви можете керувати такими праметрами: максимальна та мінімальна напруга, прискорений та плавний запуск двигуна, прискорення/уповільнення швидкості обертання вентилятора, рівень вимкнення двигуна. У режимі Modbus ці параметри встановлюються в регістрах Modbus. У автономному режимі ці параметри роботи задаються допомогою налаштувань обладнання: DIP-перемикач, тримери, перемички.
Регулятори швидкості MVS мають декілька режимів роботи, які можна міняти залежно від типу установки або графіку роботи обладнання. Ви можете керувати такими праметрами: максимальна та мінімальна напруга, прискорений та плавний запуск двигуна, прискорення/уповільнення швидкості обертання вентилятора, рівень вимкнення двигуна. У режимі Modbus ці параметри встановлюються в регістрах Modbus. У автономному режимі ці параметри роботи задаються допомогою налаштувань обладнання: DIP-перемикач, тримери, перемички.

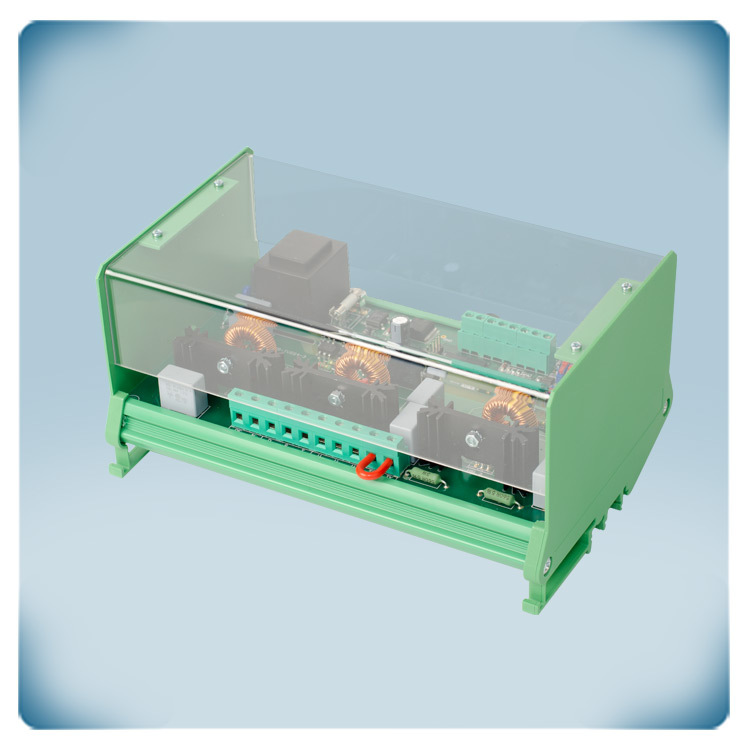

Монтаж на DIN-рейку
Корпус може бути встановлений на DIN-рейку та забезпечує захист IP20. Пластикова кришка забезпечує захист від контакту з частинами під струмом. Для довгострокової та надійної експлуатації приладу рекомендовані умови довкілля встановлені при температурі в межах -20—40 °C та відносної вологості до 80% без конденсату.
Корпус може бути встановлений на DIN-рейку та забезпечує захист IP20. Пластикова кришка забезпечує захист від контакту з частинами під струмом. Для довгострокової та надійної експлуатації приладу рекомендовані умови довкілля встановлені при температурі в межах -20—40 °C та відносної вологості до 80% без конденсату.
