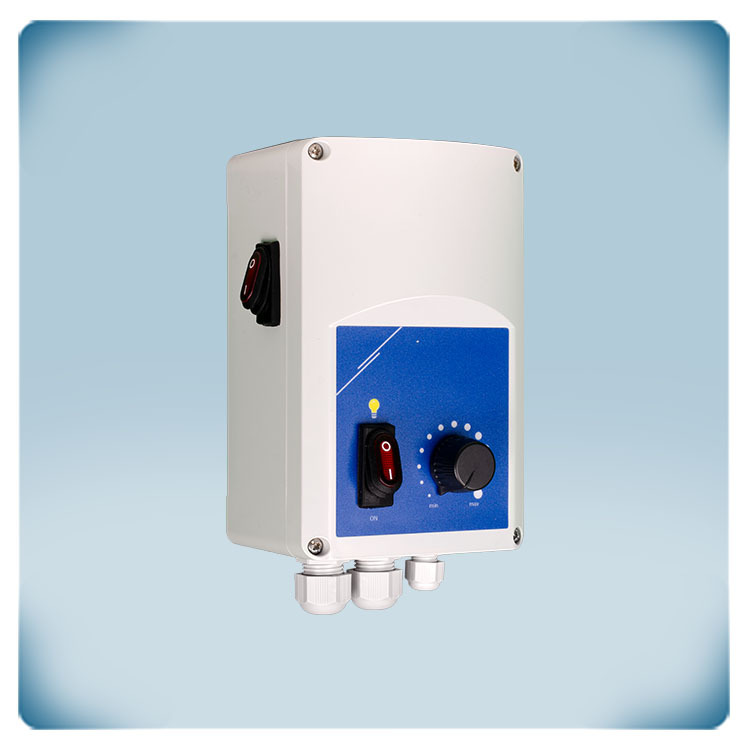

.webp "Регулятор швидкості вентилятора з вимикачем освітлення 6 A")

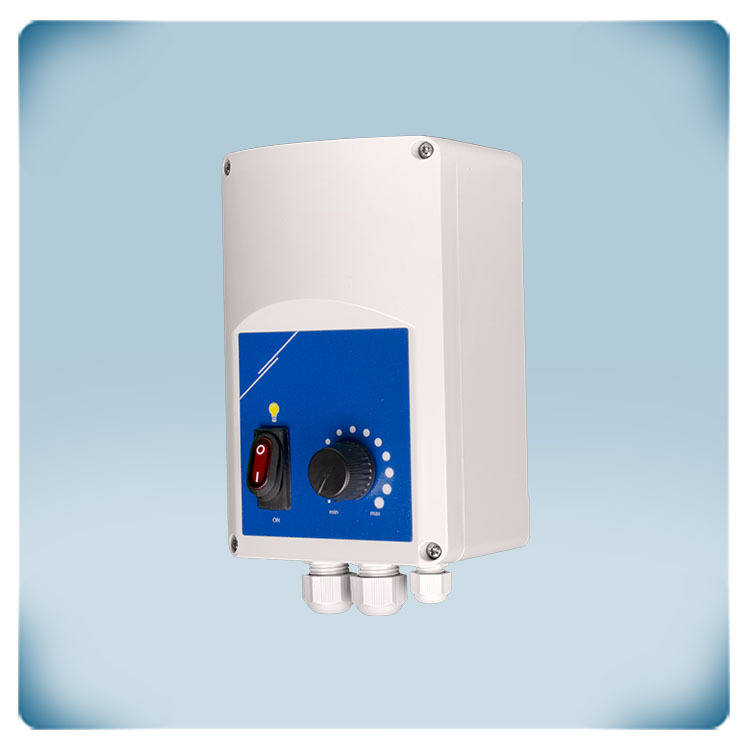

.webp "Регулятор швидкості вентилятора з вимикачем освітлення, 6A")

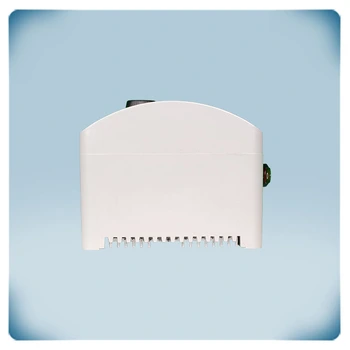

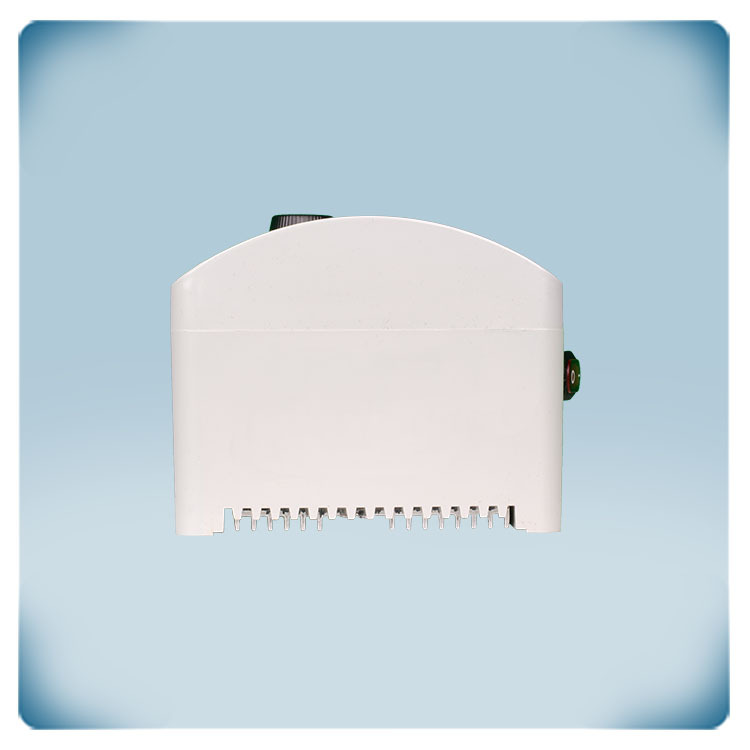

.webp "Регулятор швидкості вентилятора з додатковим вимикачем світла")

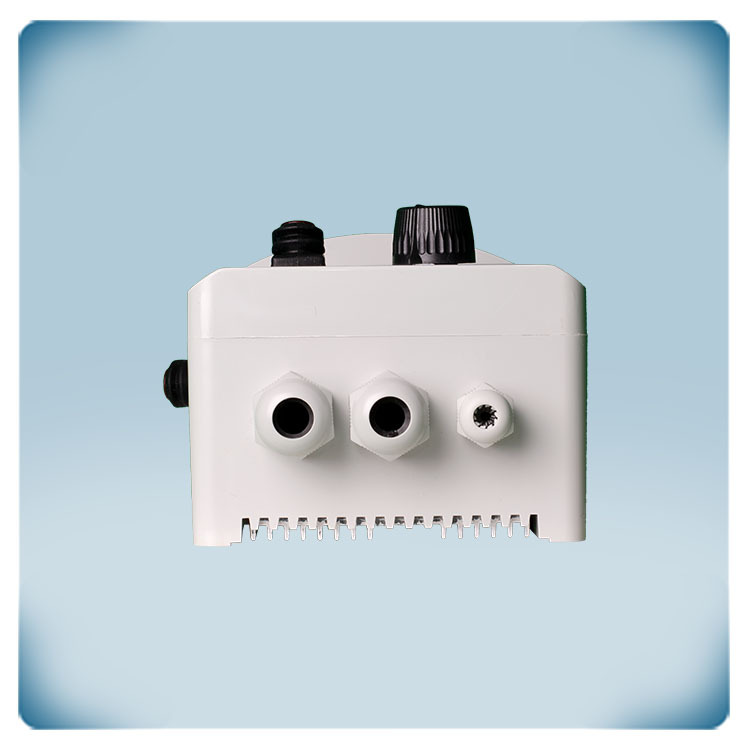

.webp "Регулятор швидкості вентилятора з додатковим вимикачем світла, вид знизу")

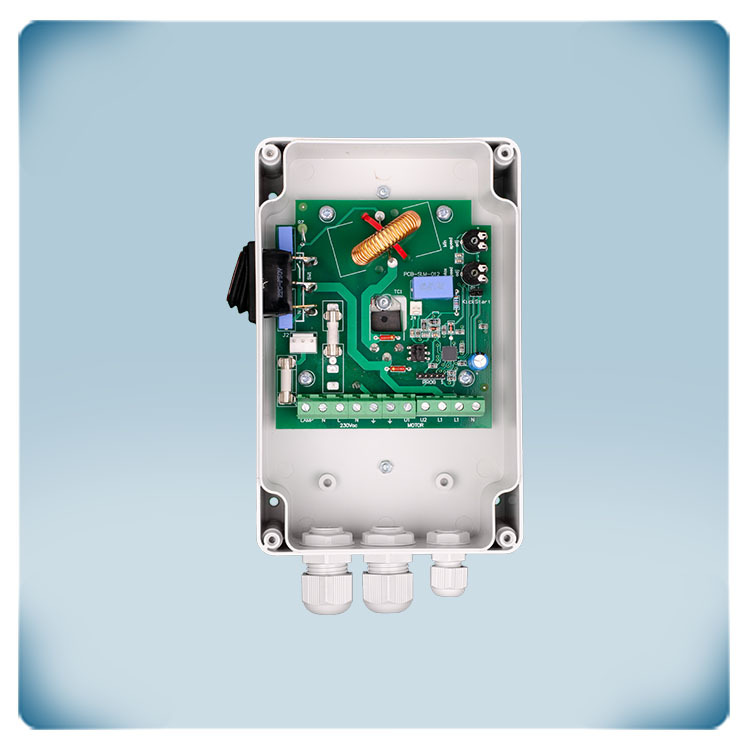

.webp "Мікросхема регулятора швидкості вентилятора з вимикачем освітлення")
Технічні дані

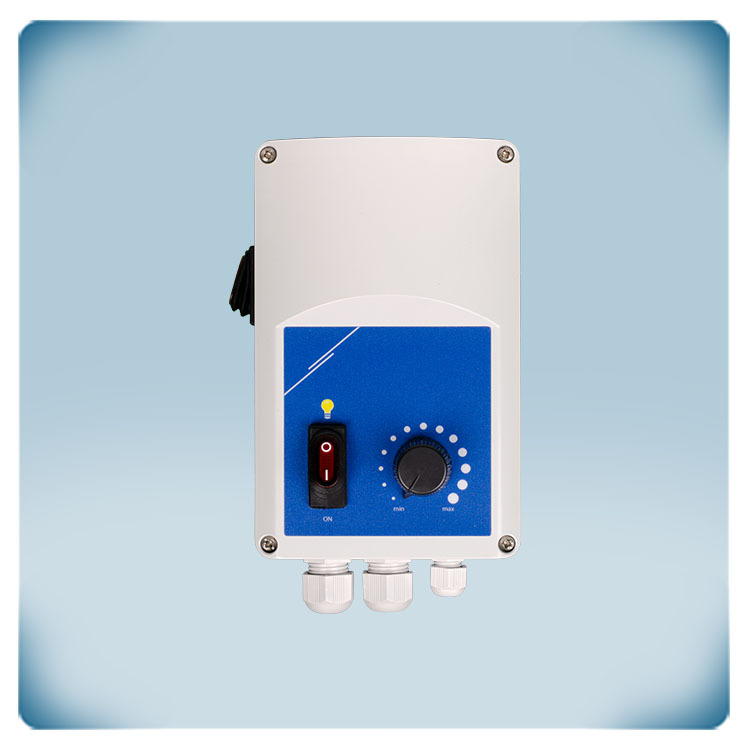

-6-%D0%B0-%D0%B7-%D0%B2%D0%B8%D1%85%D0%BE%D0%B4%D0%BE%D0%BC-%D0%BA%D0%BB%D0%B0%D0%BF%D0%B0%D0%BD%D0%B0.jpg "Регулятор швидкості обертання вентилятора (електронний), 6 А, з виходом клапана")
Регулятор швидкості вентилятора з вимикачем освітлення 6 A
Опис продукту
Представляємо електронний регулятор швидкості вентилятора SLM, призначений для точного керування однофазними двигунами, керованими напругою 230 VAC. Серія SLM - це електронні регулятори швидкості з вимикачем світла на передній панелі корпусу. Вони оснащені потенціометром і вимикачем з підсвічуванням. Мінімальну та максимальну швидкість можна легко відрегулювати за допомогою вбудованих тримерів. Регулятор SLM ідеально підходить для систем, що вимагають безперебійного керування двигуном і освітленням. Регулятор надає можливість плавно регулювати швидкість вентилятора / двигуна.
►Технічні характеристики
Живлення: 230 VAC ±10 % / 50 Hz.
Максимальний струм двигуна (комбінований): 6 А.
Нерегульований вихід: 1 x 230 VAC / макс. 2 A / 1 x 230 VAC / макс. 3 A
Регульований вихід: 70—230 VAC
Мінімальна швидкість: 70—150 VAC
Максимальна швидкість: 170—230 VAC
SLM пропонує два режими запуску двигуна, швидкий та плавний, які можна обрати встановивши перемичку на друкованій платі.
Швидкий запуск: Двигун запускається на максимальній швидкості протягом 8-10 секунд, автоматично переходячи на швидкість, встановлену потенціометром.
Плавний запуск: Двигун запускається поступово, залежно від положення потенціометра.
Ступінь захисту: IP54 (згідно з EN 60529)
Додаткові характеристики та опис
Регулятор з вбудованим вимикачем світла
Цей регулятор швидкості вентилятора має вбудований вимикач світла на передній панелі. Він дозволяє вмикати освітлення або інші зовнішні пристрої з максимальним струмом до 3 А. Регулятор може плавно змінювати швидкість АС вентилятора. Для зниження напруги двигуна і регулювання швидкості обертання вентилятора використовується технологія управління фазовим кутом (технологія TRIAC). Це означає, що цей регулятор швидкості підходить тільки для двигунів з регулюванням напруги. Якщо ви не впевнені, що ваш двигун може регульюватися напругою, краще зверніться до техпідтримки виробника двигуна за консультацією. Цей регулятор швидкості працює абсолютно безшумно. Швидкість вентилятора можна встановити за допомогою ручки на передній панелі. Залежно від типу двигуна, на низькій швидкості може виникати гудіння двигуна.
Регульована мінімальна та максимальна швидкість двигуна
Мінімальну та максимальну швидкість двигуна можна регулювати за допомогою двох внутрішніх тримерів. Це дає змогу оптимізувати діапазон швидкостей, який можна вибрати за допомогою ручки на передній панелі. Оптимізуючи діапазон швидкостей, можна компенсувати будь-яку надлишкову потужність вентилятора. Якщо встановити достатньо високу мінімальну швидкість, можна запобігти перегріванню двигуна при тривалій роботі на низькій швидкості. Проконсультуйтеся з виробником двигуна, щоб дізнатися, який діапазон швидкостей допустимий для вашої моделі.
Вимикач ON/OFF
За допомогою підсвіченого перемикача ON/OFF, розташованого збоку, можна вмикати або вимикати вентилятор змінного струму. У положенні УВІМКНЕНО перемикач підсвічується. Щоб вимкнути перемикач ON/OFF, підключіть джерело живлення через клеми L1 і N (не через L і N). Будь ласка, зверніться до інструкції з монтажу для отримання більш детальної інформації.
Нерегульований вихід для керування зовнішніми пристроями
Коли двигун увімкнено, нерегульований вихід активний. Оскільки цей вихід може бути увімкненим (230 В) або вимкненим (0 В), він називається «нерегульований вихід». Максимальний струм цього виходу - 2 А. Зазвичай він використовується для керування зовнішнім індикатором роботи, відкриття або закриття заслінки, перемикання зовнішнього реле тощо. Наприклад, коли вентилятор зупиняється, заслінка закривається. Коли вентилятор працює, заслінка відкрита.
Як прискорити двигун?
Швидкий і плавний старт - це два різні способи запуску двигуна. Різниця полягає в тому, яким чином вентилятор буде розганятися зі стану зупинки. Прискорення швидкого або плавного пуску можна вибрати за допомогою внутрішньої перемички. Швидкий запуск прискорює двигун негайно на максимальній швидкості. Через 8 - 10 секунд двигун сповільниться до заданої швидкості обертання вентилятора. Плавний пуск плавно прискорює двигун від зупинки до заданої швидкості вентилятора. Час розгону становить приблизно 8-10 секунд.
Цей регулятор швидкості вентилятора має вбудований вимикач світла на передній панелі. Він дозволяє вмикати освітлення або інші зовнішні пристрої з максимальним струмом до 3 А. Регулятор може плавно змінювати швидкість АС вентилятора. Для зниження напруги двигуна і регулювання швидкості обертання вентилятора використовується технологія управління фазовим кутом (технологія TRIAC). Це означає, що цей регулятор швидкості підходить тільки для двигунів з регулюванням напруги. Якщо ви не впевнені, що ваш двигун може регульюватися напругою, краще зверніться до техпідтримки виробника двигуна за консультацією. Цей регулятор швидкості працює абсолютно безшумно. Швидкість вентилятора можна встановити за допомогою ручки на передній панелі. Залежно від типу двигуна, на низькій швидкості може виникати гудіння двигуна.
Регульована мінімальна та максимальна швидкість двигуна
Мінімальну та максимальну швидкість двигуна можна регулювати за допомогою двох внутрішніх тримерів. Це дає змогу оптимізувати діапазон швидкостей, який можна вибрати за допомогою ручки на передній панелі. Оптимізуючи діапазон швидкостей, можна компенсувати будь-яку надлишкову потужність вентилятора. Якщо встановити достатньо високу мінімальну швидкість, можна запобігти перегріванню двигуна при тривалій роботі на низькій швидкості. Проконсультуйтеся з виробником двигуна, щоб дізнатися, який діапазон швидкостей допустимий для вашої моделі.
Вимикач ON/OFF
За допомогою підсвіченого перемикача ON/OFF, розташованого збоку, можна вмикати або вимикати вентилятор змінного струму. У положенні УВІМКНЕНО перемикач підсвічується. Щоб вимкнути перемикач ON/OFF, підключіть джерело живлення через клеми L1 і N (не через L і N). Будь ласка, зверніться до інструкції з монтажу для отримання більш детальної інформації.
Нерегульований вихід для керування зовнішніми пристроями
Коли двигун увімкнено, нерегульований вихід активний. Оскільки цей вихід може бути увімкненим (230 В) або вимкненим (0 В), він називається «нерегульований вихід». Максимальний струм цього виходу - 2 А. Зазвичай він використовується для керування зовнішнім індикатором роботи, відкриття або закриття заслінки, перемикання зовнішнього реле тощо. Наприклад, коли вентилятор зупиняється, заслінка закривається. Коли вентилятор працює, заслінка відкрита.
Як прискорити двигун?
Швидкий і плавний старт - це два різні способи запуску двигуна. Різниця полягає в тому, яким чином вентилятор буде розганятися зі стану зупинки. Прискорення швидкого або плавного пуску можна вибрати за допомогою внутрішньої перемички. Швидкий запуск прискорює двигун негайно на максимальній швидкості. Через 8 - 10 секунд двигун сповільниться до заданої швидкості обертання вентилятора. Плавний пуск плавно прискорює двигун від зупинки до заданої швидкості вентилятора. Час розгону становить приблизно 8-10 секунд.
Міцний корпус для поверхневого монтажу
Цей регулятор швидкості вентилятора можна встановити на стіні або панелі всередині приміщення. Переконайтеся, що регулятор швидкості вентилятора може достатньо охолоджуватися. Бажано встановлювати його в прохолодному місці, але не під прямими сонячними променями. Корпус виготовлено з високоякісного пластику r-ABS VO (UL94). Цей матеріал вогнестійкий, дуже міцний і забезпечує хороший захист від ударів. Він має ступінь захисту IP54 від проникнення пилу та води.
Цей регулятор швидкості вентилятора можна встановити на стіні або панелі всередині приміщення. Переконайтеся, що регулятор швидкості вентилятора може достатньо охолоджуватися. Бажано встановлювати його в прохолодному місці, але не під прямими сонячними променями. Корпус виготовлено з високоякісного пластику r-ABS VO (UL94). Цей матеріал вогнестійкий, дуже міцний і забезпечує хороший захист від ударів. Він має ступінь захисту IP54 від проникнення пилу та води.
