Регулятор електричного нагрiвача, 6 кВт

Код товару AH2C1-6
GTIN 0.540.100.300.002.1
Інтрастат 90.25.19.00
Категорія Регулятори потужності нагріву
Склад 0 Од. вим
Термін виробництва 4 Тиждень (і)
Наступного прибуття 17/01/2025 - 2 Од. вим

Опис продукту

Цей регулятор розроблений спеціально для електричних нагрівальних елементів і забезпечує точне керування та ефективну роботу як для однофазних 230 VAC, так і для двофазних 400 VAC нагрівачів, забезпечуючи оптимальну роботу системи обігріву.

Для точного вимірювання температури до цього регулятора можна підключити температурний датчик PT500. Це дозволяє точно контролювати і регулювати температуру навколишнього середовища, забезпечуючи максимальний комфорт, а також покращує енергоефективність роботи системи вениляції.

Контролер використовує пропорційне регулювання за технологією TRIAC, що дозволяє точно керувати нагрівальним елементом. За допомогою вбудованого потенціометра можна легко і зручно налаштувати задану температуру. Крім того, можна підключити додатковий зовнішній потенціометр, що забезпечує віддалений доступ для регулювання заданого значення температури зі зручного місця.

Регулятор має два цифрових входи для підвищення гнучкості управління. Один цифровий вхід дозволяє дистанційно вмикати та вимикати нагрівальний елемент. Другий цифровий вхід дозволяє перемикатися між денними і нічними температурними налаштуваннями, забезпечуючи адаптацію роботи вентиляції до різних умов навколишнього середовища протягом дня.

З максимальною (резистивною) потужністю навантаження 3,2 кВт для однофазної мережі 230 VAC або 6 кВт для двофазної мережі 400 VAC, цей контролер може впоратися з широким спектром вимог до роботи опалення.

Додаткові характеристики та опис

Як це працює
Регулятори для електричних нагрівальних елементів працюють, відстежуючи температуру навколишнього середовища та змінюють потужність, що подається на нагрівальний елемент, для підтримання бажаної температури. Для вимірювання температури навколишнього середовища регулятор використовує температурний датчик, наприклад, температурний зонд PT500. Датчик зазвичай розміщується в зоні, де потрібен контроль температури. Регулятор дозволяє встановити бажану температуру за допомогою вбудованого потенціометра. Він використовує алгоритм управління для порівняння виміряної температури з бажаною заданою температурою. На основі цього порівняння внутрішній контролер визначає, чи потрібен нагрів чи ні. Якщо виміряна температура нижча за задану, контролер активує нагрівальний елемент. Він регулює потужність, що подається на нагрівальний елемент, щоб генерувати тепло і підвищувати температуру.

Технологія
Регулятор використовує часово-пропорційне керування за технологією TRIAC. Це метод, який використовується для регулювання потужності нагрівальних елементів або інших резистивних навантажень на основі бажаної заданої температури. Він передбачає модуляцію потужності, що подається на навантаження, шляхом контролю тривалості часу увімкнення живлення. TRIAC (Triode for Alternating Current) - це тип електронного перемикача, який може контролювати потік струму в обох напрямках в ланцюзі змінного струму. Він діє як твердотільне реле, дозволяючи контролеру швидко вмикати та вимикати живлення нагрівального елементу в контрольованому режимі.

При пропорційному регулюванні в часі TRIAC використовується для циклічного вмикання та вимикання живлення нагрівального елементу. Тривалість увімкнення живлення під час кожного циклу змінюється для досягнення бажаної температури. Наприклад, якщо задана температура нижча за поточну, живлення може бути увімкнено на коротший час, що зменшує загальну потужність, яка подається на нагрівальний елемент. І навпаки, якщо задане значення вище, потужність може бути увімкнена на довший час, щоб збільшити потужність, що подається.

Регулювання температури вдень і вночі

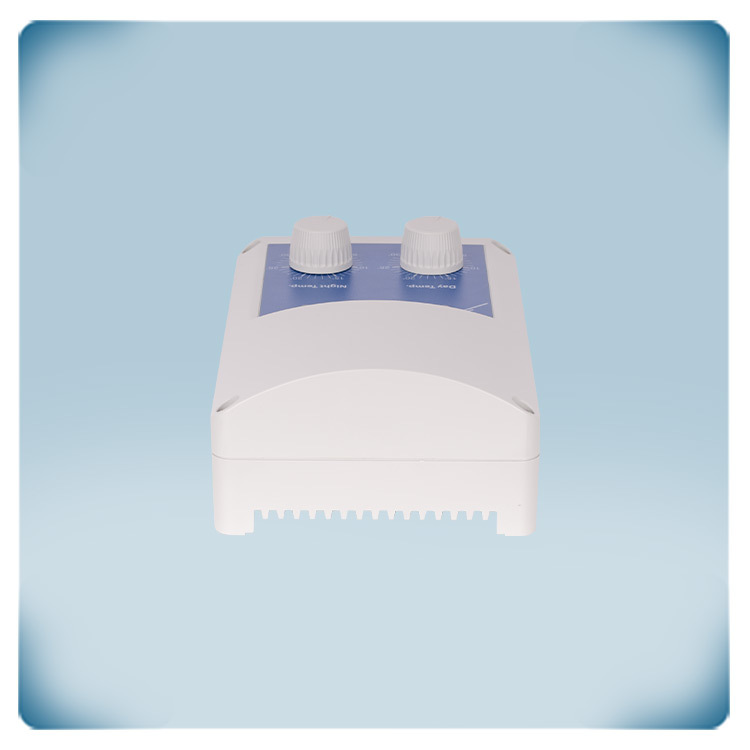

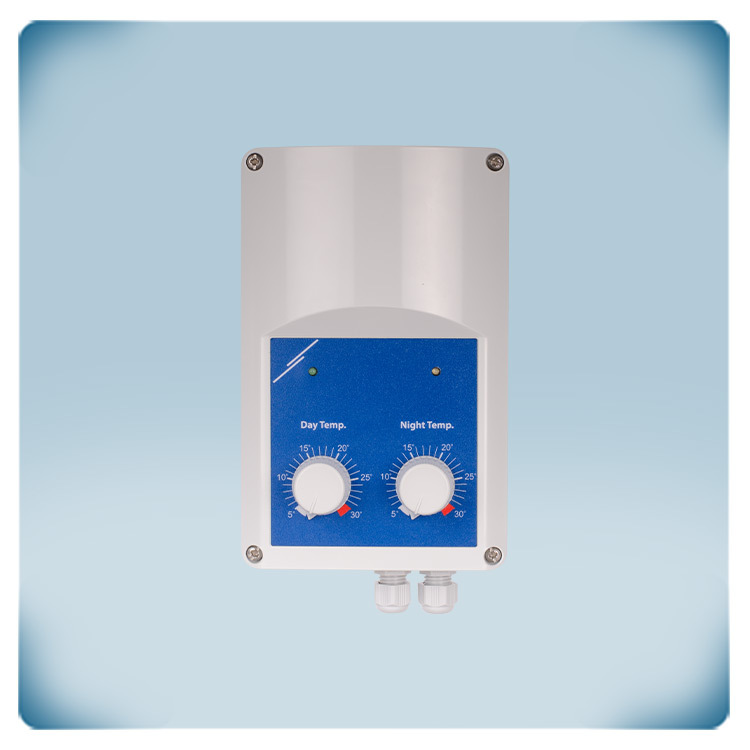

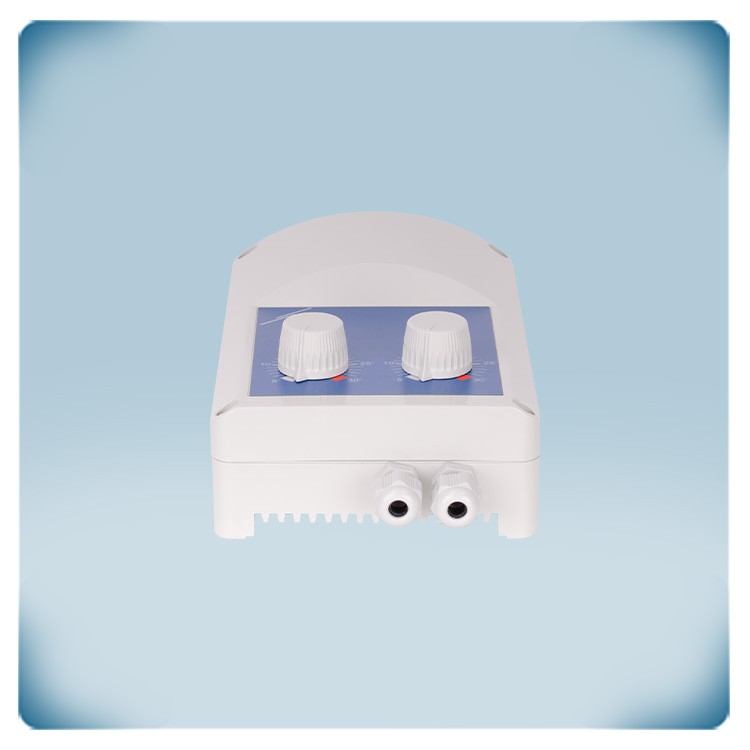

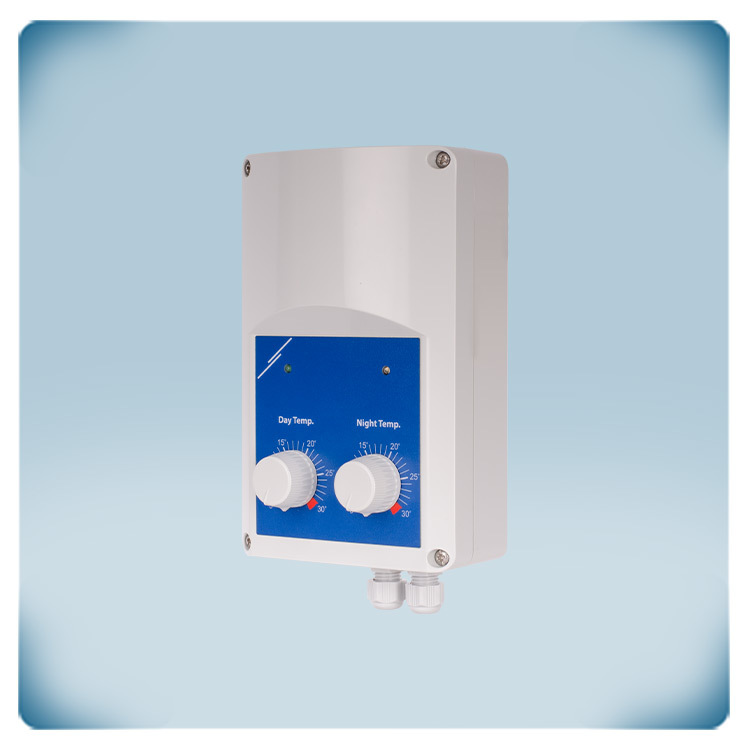

За допомогою двох потенціометрів на передній панелі можна налаштувати необхідну денну та нічну температуру. За допомогою цифрового входу можна вибрати денний або нічний режим. При необхідності можна використовувати зовнішній потенціометр для дистанційного регулювання заданого значення температури.

Датчик температури PT500
Для вимірювання температури навколишнього середовища цей регулятор потребує температурний датчик PT500. Sentera пропонує температурні датчики PT500 в різних корпусах.

Додаткова потужність нагріву
Можна керувати електричними нагрівачами потужністю до 3,2 кВт (230 VAC) або до 6 кВт (400 VAC). При необхідності можна підключити додаткову потужність нагріву за допомогою модуля розширення. Розширювальний або допоміжний модуль можна підключити через вихід (0-10 В або 0-20 мА). Додаткові нагрівачі керуються синхронно.

Ведучий або ведений режим

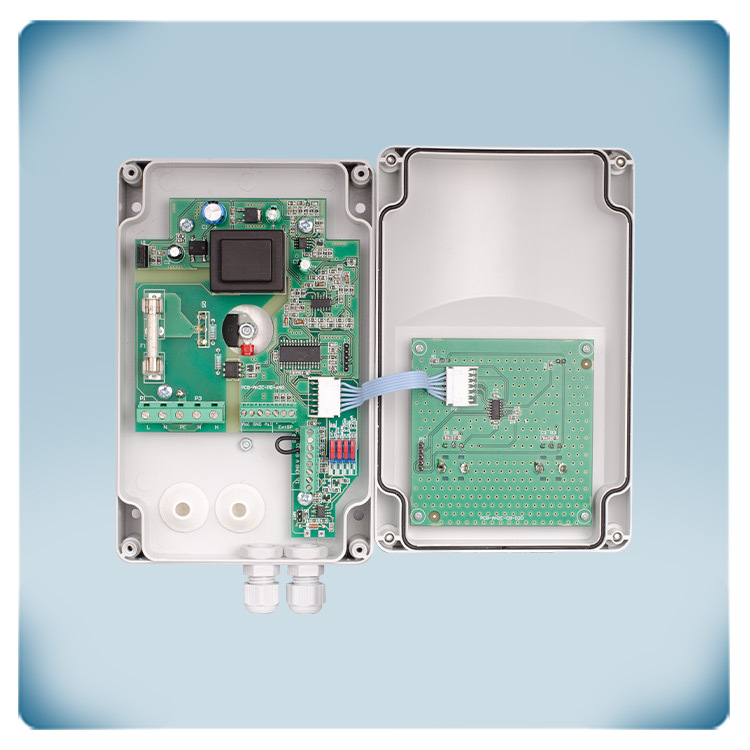

AH2C1 може працювати як в режимі ведучого, так і в режимі веденого пристрою. Режими Master і Slave обираються за допомогою регістра Modbus 13 або, якщо ви не плануєте використовувати Modbus, за допомогою DIP-перемикачів. Залежно від обраного режиму і призначення, регулятор має бути підключений до зовнішніх пристроїв.

Міцний корпус
Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал є важкозаймистим у разі пожежі, дуже міцним і забезпечує хороший захист від ударів. Він має ступінь захисту IP54 від проникнення вологи та бруду.



Зауваження, відгуки та оцінки

06.08.2024
Montuoju renovuojamuose nedideliuose pastatuose, veikia be priekaištų, bet jei dizainas gražesnis būtų galėtų ir ofisuose montuoti.
08.02.2024
Подобається функція встановлення двох різних режимів, дуже зручно.
01.02.2024
Aš patalpose atsišviežinti orą paduodu orą iš lauko per kanalinį elektrinį šildytuvą ir jį valdau šiuo reguliatoriumi, geras sprendimas, viskas veikia labai gerai.
29.01.2024
Elektryczny regulator nagrzewnicy tzw. pulser, fajnie, że jest wybór z czujnikiem lub bez, ale obudowa mogłaby być trochę ładniejsza w porównaniu do innych producentów
08.12.2023
Dėl dizaino pasėmiau pulserį be įmontuoto jutiklio, jutiklį nusipirkau atskirai, kad galėčiau sumontuoti kitoje patalpoje, gerai kai yra galimybė rinktis.
27.11.2023
Pulserį sumontavau sklepe, o jutiklį, ROTSN, kambaryje, geras dizainas. Dabar tiekiamas šiltas oras pagal pasirinktą temperatūrą.
30.10.2023
This is a very good controller. The only challenge was choosing the correct product version :)
30.10.2023
A very good controller, the only issue we had was choosing the right product model. Works well for half a year now.
