Технічні дані

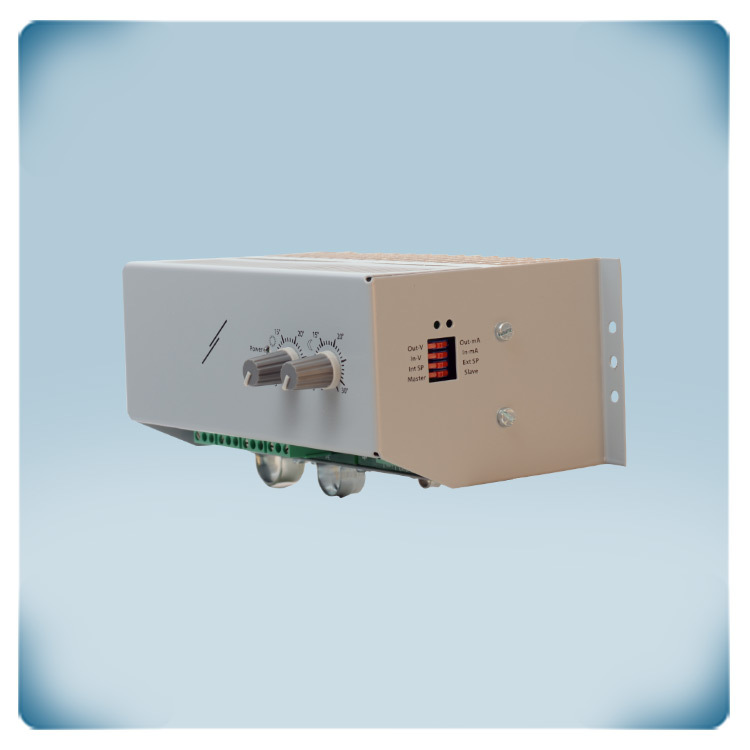

Регулятор електричного нагрiвача 15 кВт
Опис продукту
Цей регулятор для електричних нагрівальних елементів розроблений спеціально для трифазних електричних нагрівальних елементів 400 VAC. Він використовує пропорційне за часом керування за технологією TRIAC. Цей метод забезпечує точне регулювання потужності нагрівального елемента шляхом модуляції циклів увімкнення та вимкнення, забезпечуючи ефективний і точний контроль температури.
Інтеграція зовнішнього датчика температури PT500 розширює можливості системи, дозволяючи вимірювати температуру навколишнього середовища. Заданне значення температури регулюється за допомогою вбудованого потенціометра, що забезпечує простий локальний контроль.
Включення додаткового зовнішнього потенціометра дозволяє здійснювати дистанційне регулювання. Крім того, є один цифровий вхід для дистанційного вмикання/вимикання та один цифровий вхід для перемикання між денною та нічною температурою.
Максимальна сила струму становить 22 А на фазу для резистивних навантажень.
Додаткові характеристики та опис
Принцип роботи EH3C4-15
Пропорційні регулятори електричного опалення EH3C4-15 призначені для підтримки температури повітря в трифазних (400 В) системах опалення шляхом плавного регулювання навантаження. Ці імпульсні регулятори підключаються послідовно між джерелом живлення та електричним нагрівачем. Контролер використовує часово-пропорційне керування: співвідношення між часом увімкнення та вимкнення змінюється відповідно до необхідної потужності нагріву. Оскільки струм перемикається симістором, немає рухомих частин, які можуть зношуватися. Струм перемикається з нульовим кутом зсуву фаз для усунення збурень в мережі. Він був розроблений для забезпечення високої якості, точного контролю та низьких витрат протягом життєвого циклу.
Пропорційні регулятори електричного опалення EH3C4-15 призначені для підтримки температури повітря в трифазних (400 В) системах опалення шляхом плавного регулювання навантаження. Ці імпульсні регулятори підключаються послідовно між джерелом живлення та електричним нагрівачем. Контролер використовує часово-пропорційне керування: співвідношення між часом увімкнення та вимкнення змінюється відповідно до необхідної потужності нагріву. Оскільки струм перемикається симістором, немає рухомих частин, які можуть зношуватися. Струм перемикається з нульовим кутом зсуву фаз для усунення збурень в мережі. Він був розроблений для забезпечення високої якості, точного контролю та низьких витрат протягом життєвого циклу.
Зовнішній потенціометр для задавання температури
Для регулювання температури можна підключити зовнішній потенціометр, наприклад, MTP.
Для регулювання температури можна підключити зовнішній потенціометр, наприклад, MTP.
Підключення підлеглих пристроїв
Пристрій можна використовувати як головний контролер або як розширювальний (підлеглий) блок. Аналоговий вихід (0-10 В або 0-20 мА) доступний для підпорядкованої роботи з декількома пристроями EH3C4-15 або EVS(S).
Пристрій можна використовувати як головний контролер або як розширювальний (підлеглий) блок. Аналоговий вихід (0-10 В або 0-20 мА) доступний для підпорядкованої роботи з декількома пристроями EH3C4-15 або EVS(S).
Датчик температури PT500
Для вимірювання температури навколишнього середовища цьому контролеру потрібен температурний датчик PT500. Sentera пропонує датчики температури PT500 в різних корпусах.
Для вимірювання температури навколишнього середовища цьому контролеру потрібен температурний датчик PT500. Sentera пропонує датчики температури PT500 в різних корпусах.
Як підключити
Підключення трифазного нагрівача до регулятора передбачає кілька кроків для забезпечення належної роботи та безпеки. Спочатку потрібно визначити технічні характеристики нагрівача. Перевірте паспортну табличку або технічні характеристики трифазного нагрівача, щоб визначити його напругу, номінальну потужність і будь-які специфічні конфігурації підключення.
Визначте, чи слід підключати трифазний обігрівач за схемою трикутник або зірка. Ця інформація зазвичай міститься на заводській табличці обігрівача або в документації виробника. Переконайтеся, що у вас є відповідні інструменти, проводка та роз'єми для роботи.
Підключення трифазного нагрівача до регулятора передбачає кілька кроків для забезпечення належної роботи та безпеки. Спочатку потрібно визначити технічні характеристики нагрівача. Перевірте паспортну табличку або технічні характеристики трифазного нагрівача, щоб визначити його напругу, номінальну потужність і будь-які специфічні конфігурації підключення.
Визначте, чи слід підключати трифазний обігрівач за схемою трикутник або зірка. Ця інформація зазвичай міститься на заводській табличці обігрівача або в документації виробника. Переконайтеся, що у вас є відповідні інструменти, проводка та роз'єми для роботи.
Перед початком підключення переконайтеся, що живлення обігрівача та контролера вимкнено. Це має вирішальне значення для безпеки. Підключіть трифазне джерело живлення до контролера. Підключіть фази (U, V, W) до відповідних клем на контролері (R, S, T). Підключіть вихідні клеми контролера до вхідних клем трифазного нагрівача. Дотримуйтесь визначеної раніше конфігурації підключення (трикутник або зірка). Дотримуйтесь правил заземлення, викладених у регіональних електротехнічних нормах і правилах. З міркувань безпеки переконайтеся, що і регулятор, і обігрівач належним чином заземлені.
Після завершення підключення проведіть ретельну перевірку, щоб переконатися, що всі з'єднання надійні та правильні. Увімкніть живлення та протестуйте систему, спостерігаючи за будь-якими проблемами або ненормальною поведінкою.
Після завершення підключення проведіть ретельну перевірку, щоб переконатися, що всі з'єднання надійні та правильні. Увімкніть живлення та протестуйте систему, спостерігаючи за будь-якими проблемами або ненормальною поведінкою.
Налаштування
Ваш регулятор має програмовані функції, тому вам потрібно встановити відповідні параметри, такі як задані значення температури, режими керування та будь-які інші відповідні налаштування за допомогою DIP-перемикачів на його правій стороні. Переконайтеся, що трифазний обігрівач належним чином реагує на сигнали регулятора. Перевірте стабільність контролю температури та переконайтеся, що функції безпеки (за наявності) функціонують належним чином.
Ваш регулятор має програмовані функції, тому вам потрібно встановити відповідні параметри, такі як задані значення температури, режими керування та будь-які інші відповідні налаштування за допомогою DIP-перемикачів на його правій стороні. Переконайтеся, що трифазний обігрівач належним чином реагує на сигнали регулятора. Перевірте стабільність контролю температури та переконайтеся, що функції безпеки (за наявності) функціонують належним чином.
Простота встановлення
Цей електричний нагрівальний контролер можна встановлювати на поверхню. Виберіть відповідне місце для монтажу контролера на стіні. Переконайтеся, що він легко доступний для експлуатації та знаходиться в межах рекомендованих умов навколишнього середовища. Переконайтеся, що поверхня стіни рівна, чиста та придатна для монтажу. За необхідності використовуйте анкери або шурупи, що відповідають типу стіни.
Корпус має ступінь захисту від проникнення пилу IP20.
Цей електричний нагрівальний контролер можна встановлювати на поверхню. Виберіть відповідне місце для монтажу контролера на стіні. Переконайтеся, що він легко доступний для експлуатації та знаходиться в межах рекомендованих умов навколишнього середовища. Переконайтеся, що поверхня стіни рівна, чиста та придатна для монтажу. За необхідності використовуйте анкери або шурупи, що відповідають типу стіни.
Корпус має ступінь захисту від проникнення пилу IP20.
