Технічні дані
Пристрій конфігурації та налаштування Modbus RTU
Опис продукту

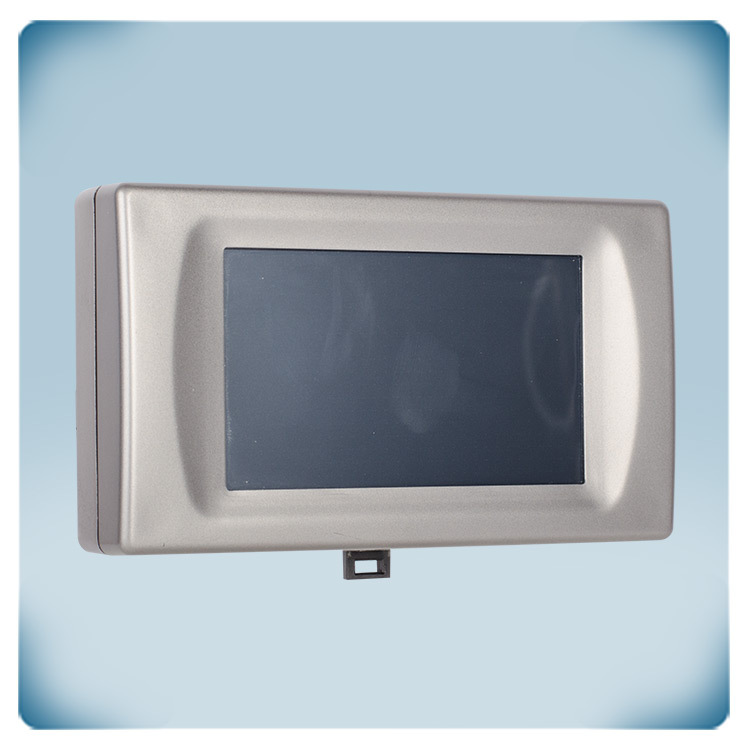

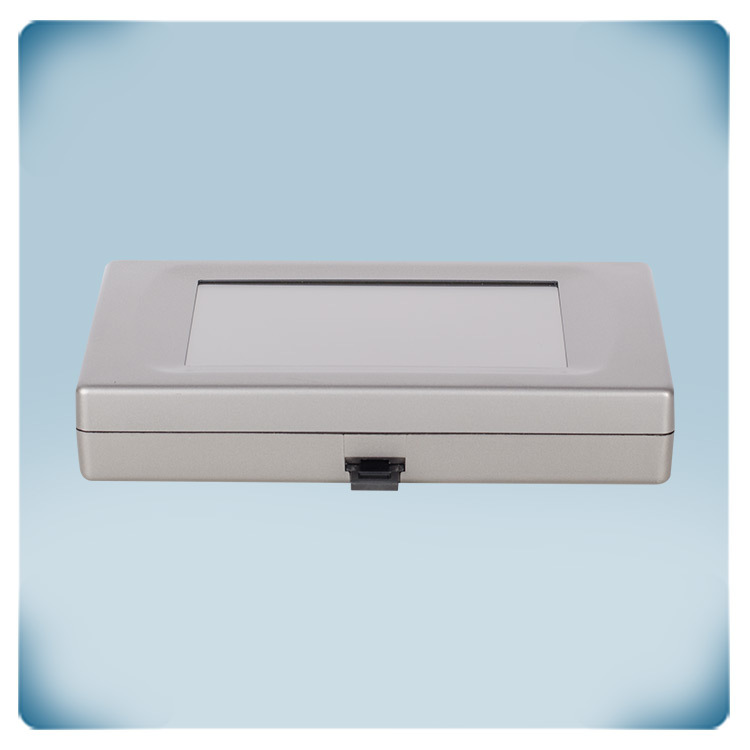

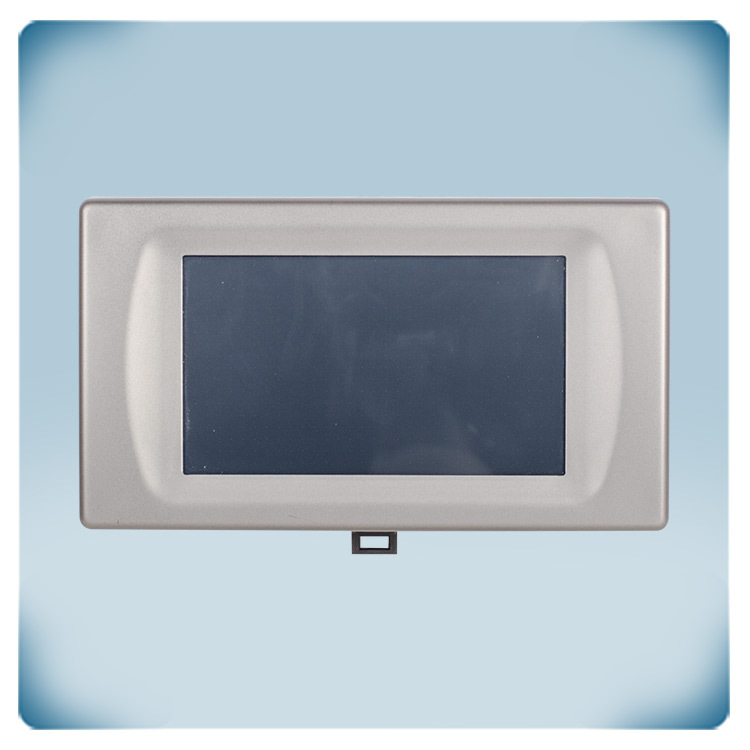

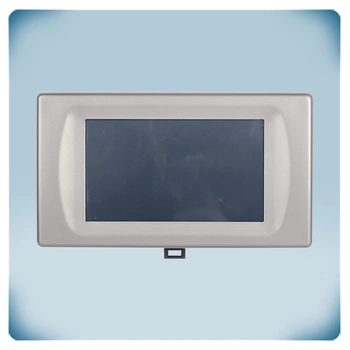

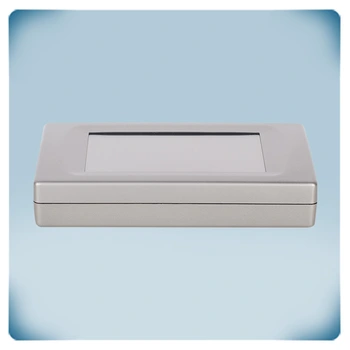

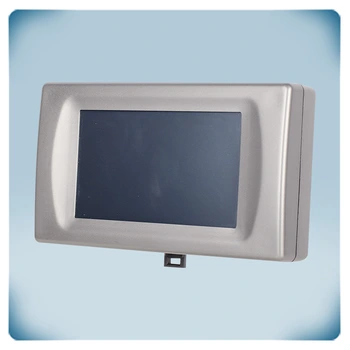

SENSISTANT - це інструмент, розроблений для конфігурування пристроїв Sentera, що підтримують зв'язок Modbus RTU. Він забезпечує зручний спосіб конфігурації продуктів без використання комп'ютера. Сам інструмент оснащений 4,3-дюймовим сенсорним TFT-дисплеєм з інтуїтивно зрозумілим інтерфейсом.
SENSISTANT встановлює зв'язок з підключеним пристроєм Sentera через протокол Modbus RTU, що забезпечує безперебійний обмін даними і конфігурацією між інструментом і пристроєм, гарантуючи ефективне налаштування і кастомізацію.
Для живлення інструменту SENSISTANT і підключеного пристрою Sentera потрібне живлення по шині Modbus (PoM). Це означає, що зв'язок Modbus RTU і напруга живлення 24 VDC можуть бути зручно підключені за допомогою одного кабелю UTP, обтиснутого роз'ємом RJ45. Функція PoM спрощує налаштування джерела живлення, підвищуючи зручність процесу конфігурації.
Додаткові характеристики та опис
SENSISTANT - це інструмент конфігурації для пристроїв Sentera. Це ідеальна альтернатива програмному забезпеченню 3SModbus. Дозволяє конфігурувати пристрій Sentera без комп'ютера. Після підключення графічний інтерфейс користувача автоматично ідентифікує конкретний підключений пристрій, що спрощує процес налаштування. Однак майте на увазі, що в той час як програмне забезпечення 3SModbus дозволяє візуалізувати і конфігурувати кілька продуктів одночасно, при використанні SENSISTANT можна конфігурувати тільки один пристрій Sentera за один раз.
SENSISTANT забезпечує легке налаштування і зчитування параметрів пристрою, він компактний, надзвичайно простий у використанні і довговічний. Його резистивний сенсорний екран дуже міцний, він витримує подряпини, удари і суворі умови навколишнього середовища, що робить його придатним для промислового застосування. Він може реєструвати сенсорні введення, навіть якщо користувач носить рукавички, що особливо корисно в холодну погоду або на виробництві, де працівники носять захисне спорядження. Крім того, резистивні сенсорні екрани зазвичай споживають менше енергії порівняно з ємнісними сенсорними екранами.
SENSISTANT забезпечує легке налаштування і зчитування параметрів пристрою, він компактний, надзвичайно простий у використанні і довговічний. Його резистивний сенсорний екран дуже міцний, він витримує подряпини, удари і суворі умови навколишнього середовища, що робить його придатним для промислового застосування. Він може реєструвати сенсорні введення, навіть якщо користувач носить рукавички, що особливо корисно в холодну погоду або на виробництві, де працівники носять захисне спорядження. Крім того, резистивні сенсорні екрани зазвичай споживають менше енергії порівняно з ємнісними сенсорними екранами.
Підключення
SENSISTANT підключається за технологією Power over Modbus (PoM). Ця функція дозволяє пристроям отримувати живлення через саму мережу зв'язку Modbus, усуваючи потребу в окремій електропроводці. Ця функція поєднує в собі як живлення, так і передачу даних по одній комунікаційній шині, спрощуючи встановлення та зменшуючи загальну складність проводки.
При встановленні PoM живлення подається на пристрої через той самий кабель, який використовується для зв'язку Modbus. Живлення здійснюється за допомогою джерела напруги, а саме модуля живлення 24 В постійного струму з вбудованим ретранслятором Modbus. SENSISTANT можна підключити до модуля живлення за допомогою кабелю UTP з роз'ємами RJ45 на обох кінцях. Інший пристрій Sentera можна підключити через клемні колодки або через інший роз'єм RJ45.
SENSISTANT підключається за технологією Power over Modbus (PoM). Ця функція дозволяє пристроям отримувати живлення через саму мережу зв'язку Modbus, усуваючи потребу в окремій електропроводці. Ця функція поєднує в собі як живлення, так і передачу даних по одній комунікаційній шині, спрощуючи встановлення та зменшуючи загальну складність проводки.
При встановленні PoM живлення подається на пристрої через той самий кабель, який використовується для зв'язку Modbus. Живлення здійснюється за допомогою джерела напруги, а саме модуля живлення 24 В постійного струму з вбудованим ретранслятором Modbus. SENSISTANT можна підключити до модуля живлення за допомогою кабелю UTP з роз'ємами RJ45 на обох кінцях. Інший пристрій Sentera можна підключити через клемні колодки або через інший роз'єм RJ45.
Для спрощення підключення ми рекомендуємо використовувати DPOM8-24-20 Modbus RTU. SENSISTANT може бути підключений через кабель UTP з роз'ємами RJ45 на обох кінцях. Інший пристрій Sentera може бути підключено через клемні колодки або інший роз'єм RJ45 DPOM8-24-20.
Робота
Після підключення до джерела живлення SENSISTANT завантажує стартовий екран. Натисканням кнопки "СКАНУВАННЯ" запускається пошук підключених пристроїв. Після розпізнавання підключеного датчика/контролера на екрані відображається назва виявленого пристрою, а також вхідні та утримуючі регістри Modbus. Утримуючі регістри можна змінювати, тоді як вхідні регістри доступні тільки для читання.
Вхідні регістри призначені для зберігання даних, які може зчитувати лише ведучий модуль Modbus. Ці дані часто надаються датчиками, лічильниками або іншими пристроями, які не потребують зовнішнього керування. Вхідні регістри Modbus відіграють важливу роль у моніторингу та зборі даних з різних датчиків і вимірювальних пристроїв у промислових умовах. Утримуючі регістри Modbus - це ще один тип сховища даних, що використовується в протоколі зв'язку Modbus, який широко застосовується в системах промислової автоматизації та управління. Утримуючі регістри відрізняються від вхідних регістрів тим, що вони зберігають значення даних, які можуть бути як прочитані, так і записані. Вони використовуються там, де потрібен контроль і конфігурація пристроїв або процесів. Кожен регістр зберігання ідентифікується унікальною адресою в мережі Modbus. Регістри зберігання мають вирішальне значення для конфігурації та керування різними пристроями, такими як контролери двигунів, програмовані логічні контролери (ПЛК) та інше обладнання в промислових умовах. Вони забезпечують динамічний зв'язок у реальному часі між ведучим і веденим пристроями, що робить їх ключовим компонентом зв'язку Modbus у системах керування процесами та автоматизації.
Після підключення до джерела живлення SENSISTANT завантажує стартовий екран. Натисканням кнопки "СКАНУВАННЯ" запускається пошук підключених пристроїв. Після розпізнавання підключеного датчика/контролера на екрані відображається назва виявленого пристрою, а також вхідні та утримуючі регістри Modbus. Утримуючі регістри можна змінювати, тоді як вхідні регістри доступні тільки для читання.
Вхідні регістри призначені для зберігання даних, які може зчитувати лише ведучий модуль Modbus. Ці дані часто надаються датчиками, лічильниками або іншими пристроями, які не потребують зовнішнього керування. Вхідні регістри Modbus відіграють важливу роль у моніторингу та зборі даних з різних датчиків і вимірювальних пристроїв у промислових умовах. Утримуючі регістри Modbus - це ще один тип сховища даних, що використовується в протоколі зв'язку Modbus, який широко застосовується в системах промислової автоматизації та управління. Утримуючі регістри відрізняються від вхідних регістрів тим, що вони зберігають значення даних, які можуть бути як прочитані, так і записані. Вони використовуються там, де потрібен контроль і конфігурація пристроїв або процесів. Кожен регістр зберігання ідентифікується унікальною адресою в мережі Modbus. Регістри зберігання мають вирішальне значення для конфігурації та керування різними пристроями, такими як контролери двигунів, програмовані логічні контролери (ПЛК) та інше обладнання в промислових умовах. Вони забезпечують динамічний зв'язок у реальному часі між ведучим і веденим пристроями, що робить їх ключовим компонентом зв'язку Modbus у системах керування процесами та автоматизації.
