Технічні дані

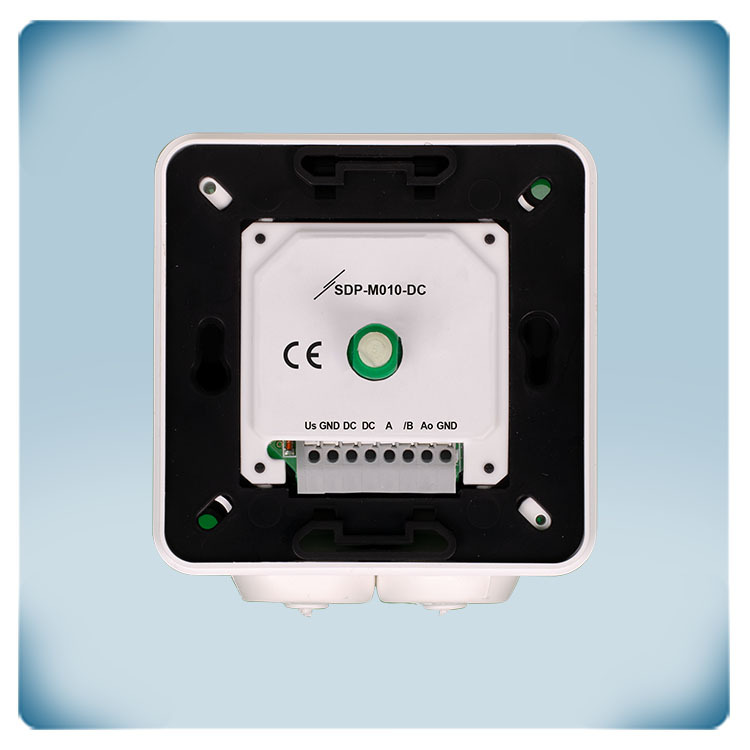

Потенціометр ОВіК з положенням ВИМК, сухий контакт, Modbus RTU
Опис продукту
Потенціометр з положенням ВИМК. Для управління швидкістю вентилятора або положенням заслінок у системі вентиляції. За допомогою виходу сухого контакту можна дистанційно викл-вимк двигун. Напруга живлення - 24 Вольт DC. Безперервний вихідний сигнал, що регулюється, можна встановити за допомогою поворотної ручки. Ця поворотна ручка має положення ВИМК. За замовчуванням, аналоговий сигнал управління змінюється від низького до високого значення при повороті ручки за годинниковою стрілкою. Ця функція може бути інвертована через holding регістри Modbus. Мінімальні та максимальні вихідні значення можна регулювати через holding регістри Modbus. Повний огляд всіх регульованих налаштувань доступний на карті регістрів Modbus цього продукту. Вологозахищений корпус допускає вбудований (IP44) або поверхневий монтаж (IP54).
Додаткові характеристики та опис
Типові сфери застосування
Аналоговий вихід потенціометра зазвичай використовується як сигнал управління. Зазвичай потенціометр використовується для віддаленого регулювання швидкості ЄС вентилятора або для відправки заданої швидкості двигуна на перетворювач частоти або регулятор швидкості обертання АС вентилятора. Наприклад, потенціометр можна встановити у вітальні, а регулятор швидкості обертання вентилятора – у технічному приміщенні або в електричній шафі.
Тип виходу
Можна вибрати різні типи виходів: 0-10 В/0-20 мА/0-100% ШІМ. Тип виходу можна налаштувати в holding регістрі Modbus 11. Також можна налаштувати мінімальне та максимальне значення типу виходу через holding регістри Modbus.
Перезапис виходу
Коли увімкнено функцію перезапису вихідних даних, вихідне значення може бути встановлене через зв'язок Modbus RTU. Це дозволяє керувати поворотною ручкою та дистанційно управляти значенням аналогового виходу потенціометра через зв'язок Modbus RTU.
Тип регулювання потужності
За замовчуванням, аналоговий вихід перемикається з низького на високий (наприклад, від 0 до 10 вольт). Також можна скасувати цю дію. У цьому випадку вихідне значення змінюється від високого до низького (наприклад, від 10 до 0 Вольт). Тип регулювання виходу може бути обраний в holding регістрі Modbus 17.
Вихід сухого контакта
Вихід сухого контакта може використовуватися для управління зовнішнім пристроєм (наприклад, команда пуск-стоп для контролера швидкості обертання вентилятора). Коли поворотна ручка знаходиться у положенні ВИМК (проти годинникової стрілки), вихід контакту розімкнуто. Коли поворотна ручка повертається за годинниковою стрілкою, контакт замикається.
Аналоговий вихід потенціометра зазвичай використовується як сигнал управління. Зазвичай потенціометр використовується для віддаленого регулювання швидкості ЄС вентилятора або для відправки заданої швидкості двигуна на перетворювач частоти або регулятор швидкості обертання АС вентилятора. Наприклад, потенціометр можна встановити у вітальні, а регулятор швидкості обертання вентилятора – у технічному приміщенні або в електричній шафі.
Тип виходу
Можна вибрати різні типи виходів: 0-10 В/0-20 мА/0-100% ШІМ. Тип виходу можна налаштувати в holding регістрі Modbus 11. Також можна налаштувати мінімальне та максимальне значення типу виходу через holding регістри Modbus.
Перезапис виходу
Коли увімкнено функцію перезапису вихідних даних, вихідне значення може бути встановлене через зв'язок Modbus RTU. Це дозволяє керувати поворотною ручкою та дистанційно управляти значенням аналогового виходу потенціометра через зв'язок Modbus RTU.
Тип регулювання потужності
За замовчуванням, аналоговий вихід перемикається з низького на високий (наприклад, від 0 до 10 вольт). Також можна скасувати цю дію. У цьому випадку вихідне значення змінюється від високого до низького (наприклад, від 10 до 0 Вольт). Тип регулювання виходу може бути обраний в holding регістрі Modbus 17.
Вихід сухого контакта
Вихід сухого контакта може використовуватися для управління зовнішнім пристроєм (наприклад, команда пуск-стоп для контролера швидкості обертання вентилятора). Коли поворотна ручка знаходиться у положенні ВИМК (проти годинникової стрілки), вихід контакту розімкнуто. Коли поворотна ручка повертається за годинниковою стрілкою, контакт замикається.
Положення ВИМК.
Цей потенціометр знаходиться у положенні ВИМК.
У положенні ВИМК. вихід сухого контакта розімкнуто, а значення аналогового виходу дорівнює 0%.
