Перетворювач Modbus RTU | 3 аналогові виходи
Опис продукту

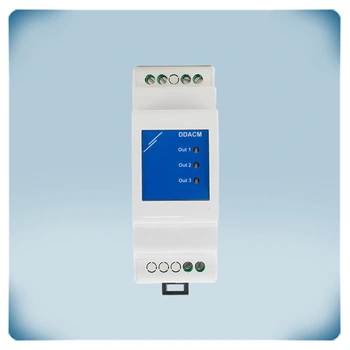

Серія DDACM - це модулі виходу для Modbus RTU. Вони призначені для перетворення сигналу Modbus RTU в аналоговий / цифровий вихідний сигнал (0-10 VDC / 0-20 мА / ШІМ). Вони мають 3 виходи і живлення по Modbus. Це означає, що зв'язок Modbus RTU і живлення 24 VDC можуть бути підключені через один роз'єм RJ45. Всі параметри доступні через Modbus RTU. Для даної серії потрібен ведучий пристрій, такий як Sentera RDPU, або будь-який BMS або головний модуль, який може писати значення в регістрах зберігання Modbus.Перетворювачі можуть керувати пристроями з входами напруги, струму або ШИМ, наприклад, ЕС вентилятором.
Додаткові характеристики та опис
Як це працює?
Пристрої Sentera взаємодіють між собою за допомогою зв'язку Modbus RTU. Modbus RTU - це послідовний протокол зв'язку, який використовує технологію RS485. Деякі програми вимагають зв'язку з продуктами інших виробників - наприклад, привід заслінки, EC вентилятор тощо. Вироби, що не належать до Sentera, можна підключити за допомогою цього модуля DDACM-O3. Вони можуть отримувати команди через 3 аналогових виходи цього модуля. Можна вибрати тип виходу: 0-10 VDC / 0-20 мА / 0-100% ШІМ. Ці виходи не гальванічно відокремлені від входу Modbus RTU.
Пристрої Sentera взаємодіють між собою за допомогою зв'язку Modbus RTU. Modbus RTU - це послідовний протокол зв'язку, який використовує технологію RS485. Деякі програми вимагають зв'язку з продуктами інших виробників - наприклад, привід заслінки, EC вентилятор тощо. Вироби, що не належать до Sentera, можна підключити за допомогою цього модуля DDACM-O3. Вони можуть отримувати команди через 3 аналогових виходи цього модуля. Можна вибрати тип виходу: 0-10 VDC / 0-20 мА / 0-100% ШІМ. Ці виходи не гальванічно відокремлені від входу Modbus RTU.
Управління Modbus RTU

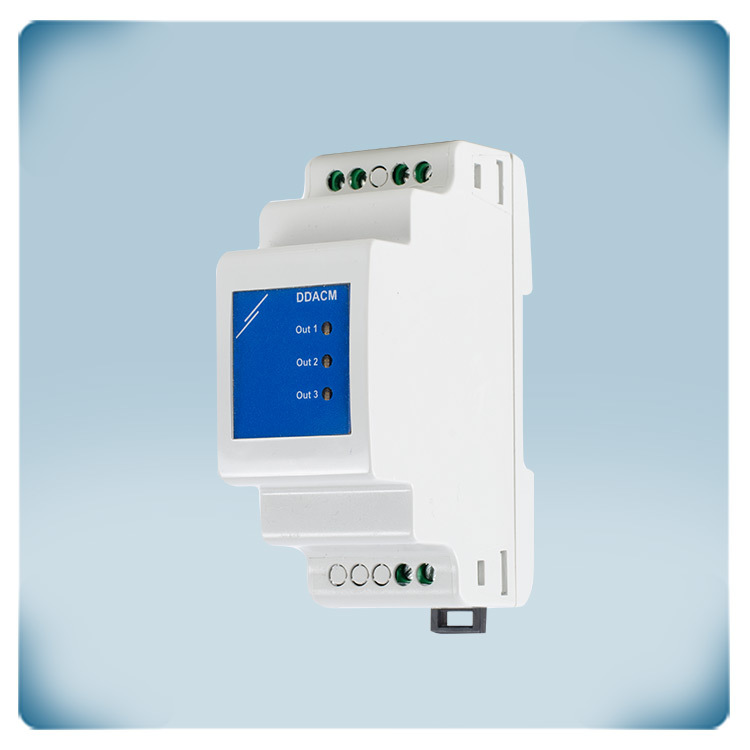

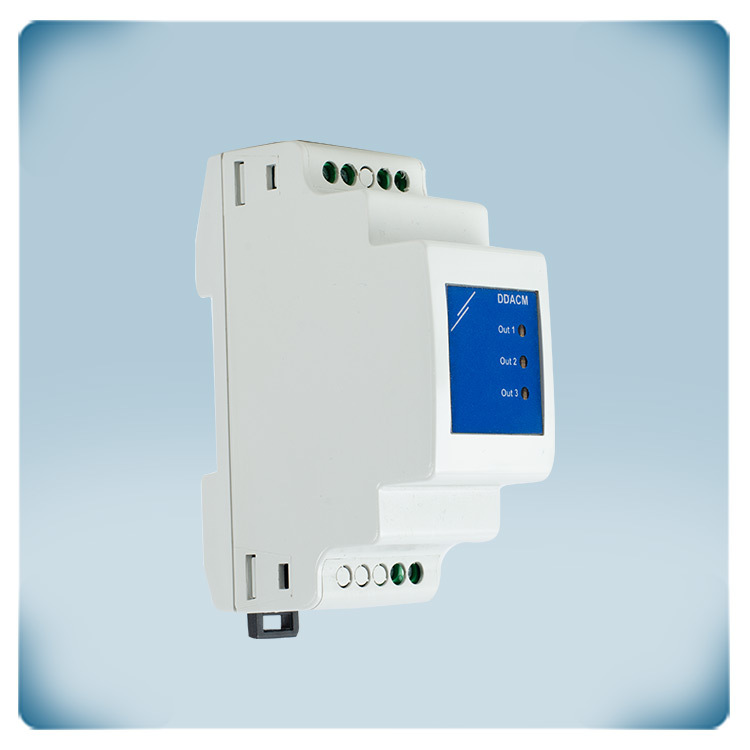

Аналоговими виходами можна керувати через 3 регістри Modbus. Майстер-пристрій Modbus необхідний для запису правильного значення в регістри Modbus модуля DDACM-03 та для управління його аналоговими виходами. Ведучий керує виходами, записуючи значення в регістри Modbus Holding 12, 16 і 20. Три світлодіодні індикатори забезпечують індикацію стану виходів. Під час нормальної роботи та вихідного значення> 0 світлодіод горить зеленим. Коли вихід 0, світлодіод жовтий. У разі проблеми (апаратне забезпечення або Modbus) світлодіод світиться червоним.
Аналоговими виходами можна керувати через 3 регістри Modbus. Майстер-пристрій Modbus необхідний для запису правильного значення в регістри Modbus модуля DDACM-03 та для управління його аналоговими виходами. Ведучий керує виходами, записуючи значення в регістри Modbus Holding 12, 16 і 20. Три світлодіодні індикатори забезпечують індикацію стану виходів. Під час нормальної роботи та вихідного значення> 0 світлодіод горить зеленим. Коли вихід 0, світлодіод жовтий. У разі проблеми (апаратне забезпечення або Modbus) світлодіод світиться червоним.
Монтаж на DIN-рейку

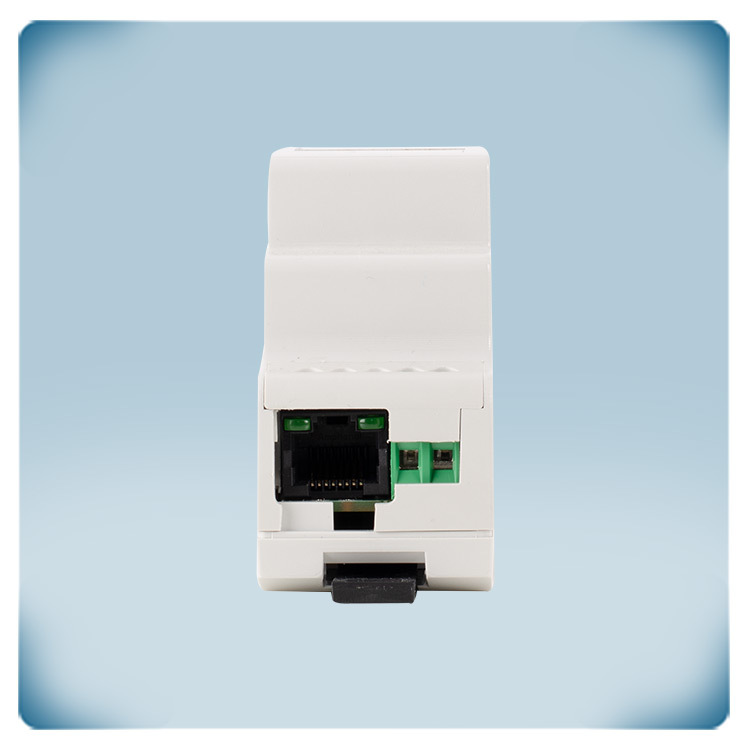

Модуль вводу-виводу Modbus RTU можна встановити на DIN-рейку. Зв'язок Modbus RTU і напруга живлення 24 VDC для цього модуля підключаються через роз'єм RJ45. Для полегшення проводки ми рекомендуємо використовувати джерела живлення Sentera 24 VDC з роз’ємом RJ45. Захист IP30.
