Технічні дані
Накладний датчик температури для труб - PoM 24 VDC
Опис продукту

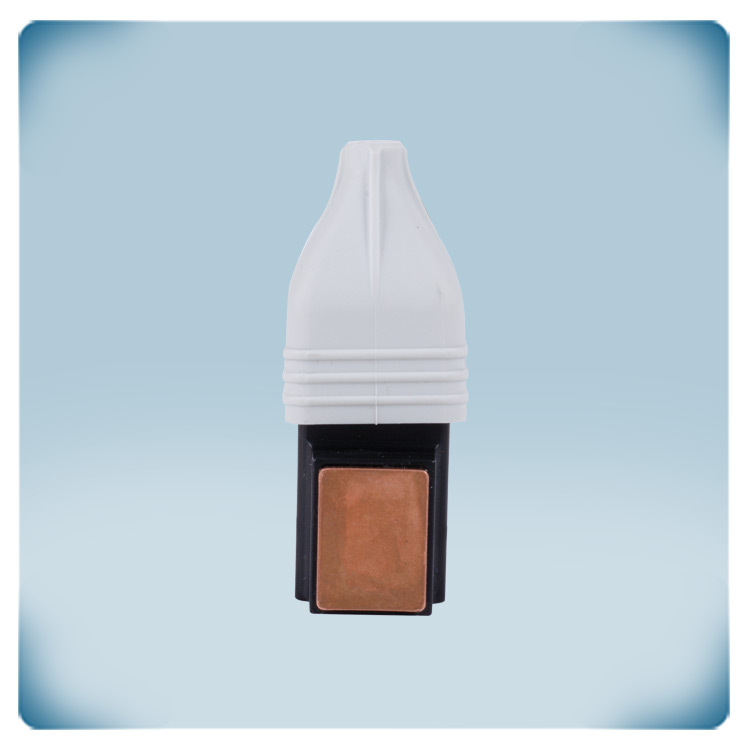

Серія DTP-M - це накладні датчики температури з живленням 24 VDC та комунікацією Modbus проведених через один кабель і роз'єм RJ45. Вони призначені для монтажу безпосередньо на металеві труби, що виключає ризик корозії та витоків рідини. Датчики сумісні з різними системами контролю температури. Завдяки мідній контактній пластині досягається швидкий час реакції та більш точне вимірювання температури рідини в трубі.

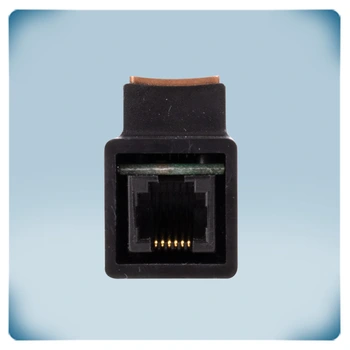

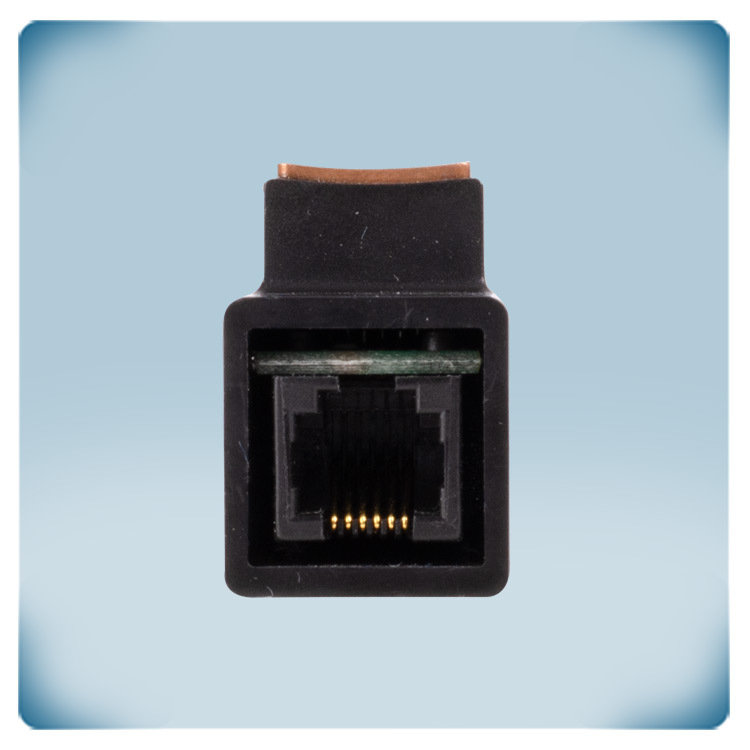

Датчик має світлодіоди для індикації стану підключення живлення та Modbus, що розташовані поряд з роз'ємом RJ45.
У комплект входить термоподушка для більш точного вимірювання температури (19 x 14 x 1,5 мм) та термостійка кабельна стяжка 300 х 4,8 мм.
Ступінь захисту IP65 від пилу та води. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Як це працює?
Цей цифровий датчик вимірює температуру поверхні водопроводу, що є показником температури води всередині. Датчик поставляється з термопрокладкою синього кольору. Термопрокладка – це тонкий прямокутник із теплопровідного матеріалу. Встановіть термопрокладку між мідною пластиною датчика DTP-M і трубою. Термічна прокладка заповнює повітряні проміжки, які утворюються, коли поверхня труби не ідеально рівна. В результаті температура зчитується точніше, а зовнішній вплив на показники мінімізується.
Водонепроникний корпус

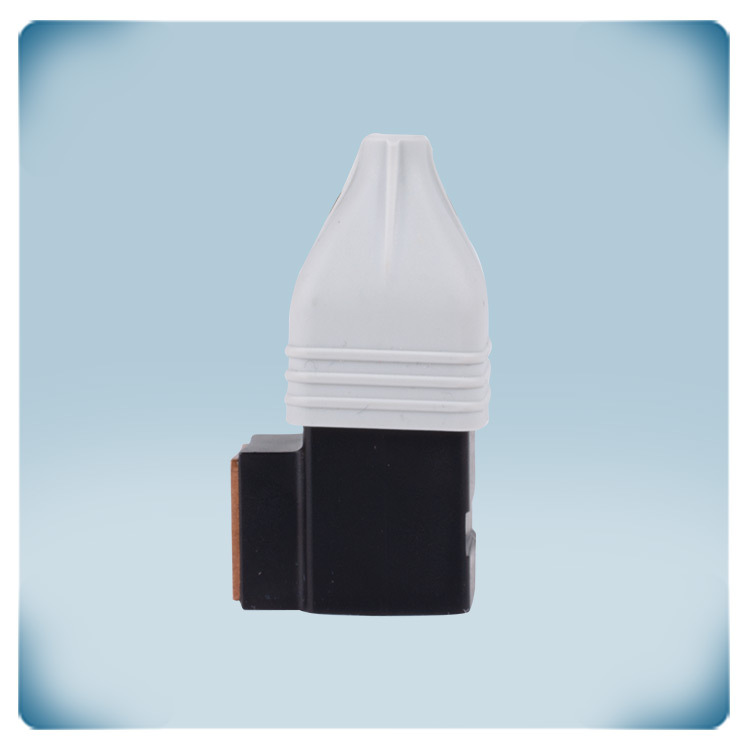

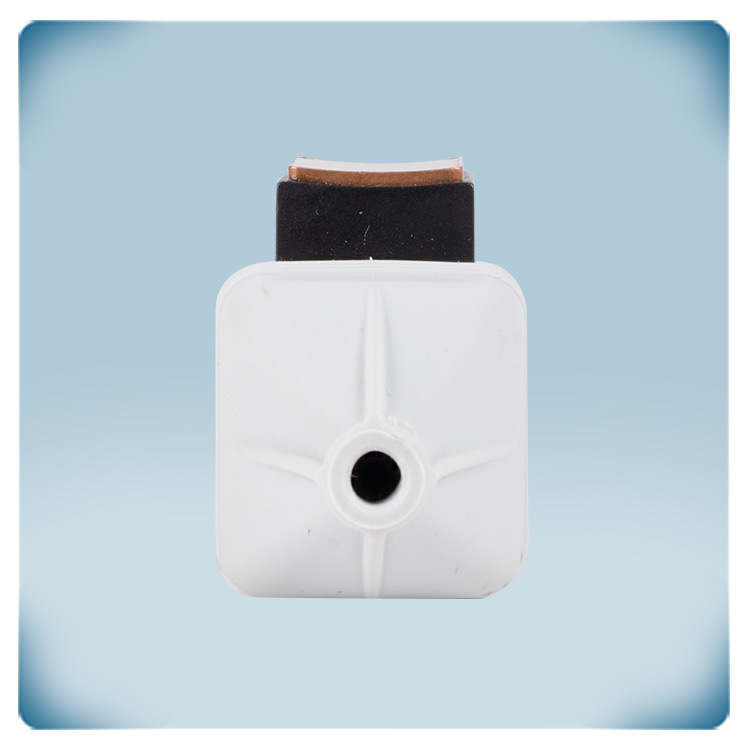

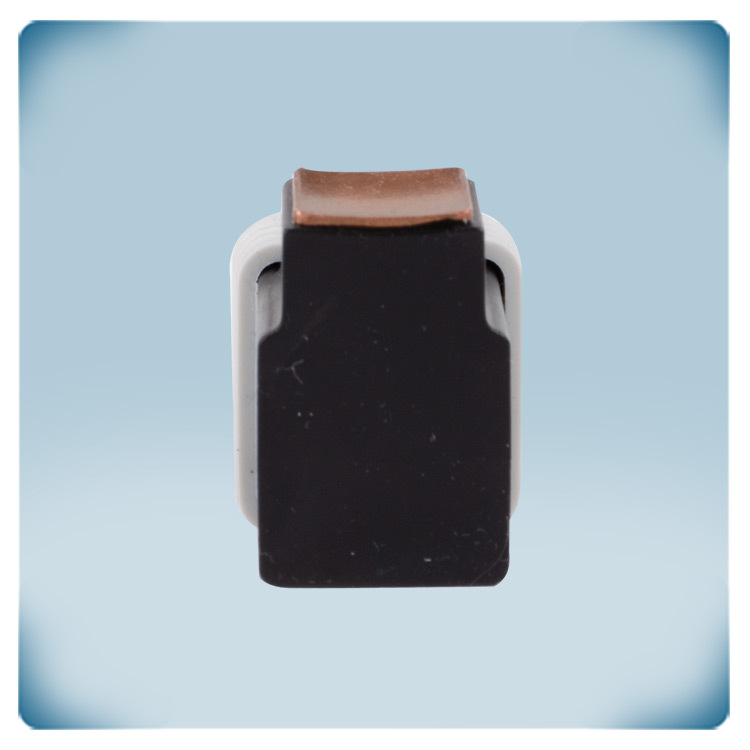

Цей датчик має компактний водонепроникний корпус. Завдяки його розмірам, датчик можна монтувати в місцях, де мало місця. Незважаючи на невеликі розміри, корпус має ступінь захисту IP65 від проникнення води та пилу. Датчик поставляється з термопрокладкою та термостійкою кабельною стяжкою для легкого монтажу, незалежно від діаметра труби.
Надійність цифрового зв'язку Modbus RTU
Класичні пасивні датчики PT100 видають виміряну температуру як значення опору, де 0 °C дорівнює 100 Ом. Однак кабель, через який проходить вихідний сигнал, також має певне значення опору. Це може змінювати виміряне значення, і ця похибка зростає із збільшенням довжини кабелю. Подібний недолік мають цифрові датчики температури з аналоговим вихідним сигналом 0-10 В. Більша довжина кабелю має вищий опір, який впливає на сигнал 0-10 Вольт. Датчик DTP-M не має таких недоліків. DTP-M працює повністю в цифровому форматі і не має виходу 0-10 В. Виміряна температура з точністю передається через зв'язок Modbus RTU. Кабелі зв'язку Modbus RTU можуть мати довжину до 1000 метрів, що набагато довше, ніж максимальна довжина аналогових сигналів.
Цей цифровий датчик вимірює температуру поверхні водопроводу, що є показником температури води всередині. Датчик поставляється з термопрокладкою синього кольору. Термопрокладка – це тонкий прямокутник із теплопровідного матеріалу. Встановіть термопрокладку між мідною пластиною датчика DTP-M і трубою. Термічна прокладка заповнює повітряні проміжки, які утворюються, коли поверхня труби не ідеально рівна. В результаті температура зчитується точніше, а зовнішній вплив на показники мінімізується.
Водонепроникний корпус
Цей датчик має компактний водонепроникний корпус. Завдяки його розмірам, датчик можна монтувати в місцях, де мало місця. Незважаючи на невеликі розміри, корпус має ступінь захисту IP65 від проникнення води та пилу. Датчик поставляється з термопрокладкою та термостійкою кабельною стяжкою для легкого монтажу, незалежно від діаметра труби.
Надійність цифрового зв'язку Modbus RTU
Класичні пасивні датчики PT100 видають виміряну температуру як значення опору, де 0 °C дорівнює 100 Ом. Однак кабель, через який проходить вихідний сигнал, також має певне значення опору. Це може змінювати виміряне значення, і ця похибка зростає із збільшенням довжини кабелю. Подібний недолік мають цифрові датчики температури з аналоговим вихідним сигналом 0-10 В. Більша довжина кабелю має вищий опір, який впливає на сигнал 0-10 Вольт. Датчик DTP-M не має таких недоліків. DTP-M працює повністю в цифровому форматі і не має виходу 0-10 В. Виміряна температура з точністю передається через зв'язок Modbus RTU. Кабелі зв'язку Modbus RTU можуть мати довжину до 1000 метрів, що набагато довше, ніж максимальна довжина аналогових сигналів.
Електроживлення через Modbus
Для підключення цього датчика достатньо одного роз’єму RJ45! Зв'язок Modbus RTU і джерело живлення 24 В підключаються за допомогою одного кабелю - ми називаємо цю технологію Power over Modbus або PoM. Виміряна температура передається через зв’язок Modbus RTU. Для полегшення проводки ми рекомендуємо використовувати джерела живлення Sentera 24 VDC з роз’ємом RJ45. Ці блоки живлення забезпечують захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 В підвищує безпеку та надійність вашої установки.
SenteraWeb – хмарна платформа для реєстрації даних
Через інтернет-шлюз Sentera цей датчик можна підключити до SenteraWeb. Це найсучасніша хмарна платформа Sentera ОВіК. SenteraWeb має багато можливостей для вашого застосування. Датчик DTP-M вимірює температуру рідини в трубах та передає ці данні в SenteraWeb, що постійно інформує вас про зміну температури води. За допомогою SenteraWeb ви можете переглянути архів зміни температур води за минулі періоди та побачити температуру в будь-який момент часу. Ви можете отримувати сповіщення, якщо температура води стає занадто низькою або, навпаки, піднімається вище певної температури. Всі функції SenteraWeb можна переглянути на сторінці www.senteraweb.eu.
Приклади застосування
Даний датчик можна використовувати для перевірки правильності роботи котлів, теплових насосів і тепловентиляторів. Він також може вказувати на необхідність зміни налаштувань нагрівача: якщо температура води в трубі падає швидше ніж необхідно, можливо, потрібно встановити вищу температуру котла. Прилад можна використовувати для вимірювання температури котлів, які повинні нагріватися до 85°C. Інше застосування – (громадські) басейни. За допомогою цього продукту ви можете знати, скільки часу потрібно, щоб температура води досягла комфортного рівня, і скільки для цього потрібно нагрівання. Це може допомогти вам вирішити, на яку температуру налаштувати котел і заощадити енергію.
Висока якість
Цей передавач ОВіК виробляється в Європі. Кожен датчик калібруєтся і тестується на нашому заводі. Ми використовуємо якісні сенсорні елементи і комплектуючі. Це забезпечує довгострокову стабільність і точність.
Рекомендовані умови експлуатації
Для ефективної та довострокової експлуатації цього датчика температура навколишнього середовища має бути в межах -30—85 °C, а відносна вологість від 5 до 95 % rH та без конденсації.
Для ефективної та довострокової експлуатації цього датчика температура навколишнього середовища має бути в межах -30—85 °C, а відносна вологість від 5 до 95 % rH та без конденсації.
