Модуль вводу i виводу для Modbus RTU | 4 входи, 4 виходи
Опис продукту

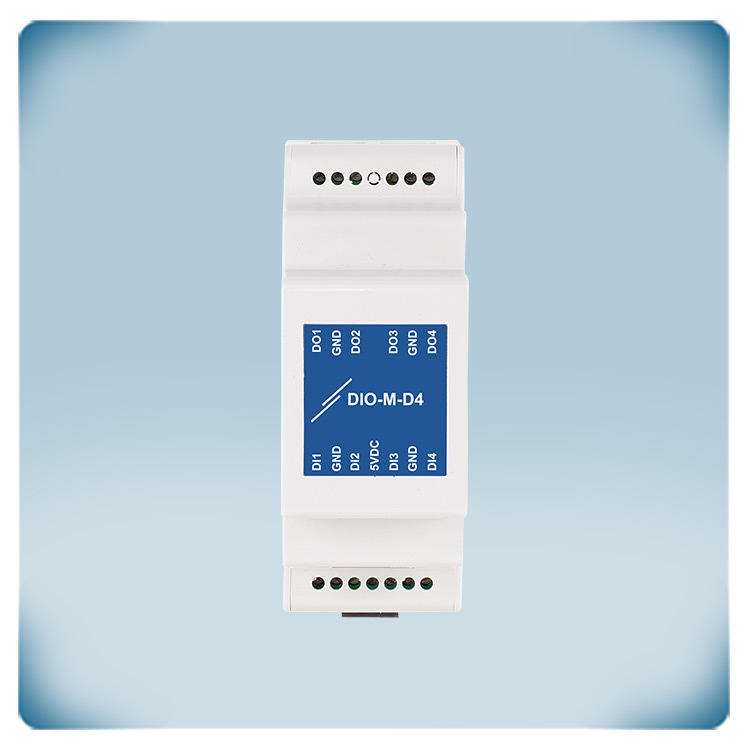

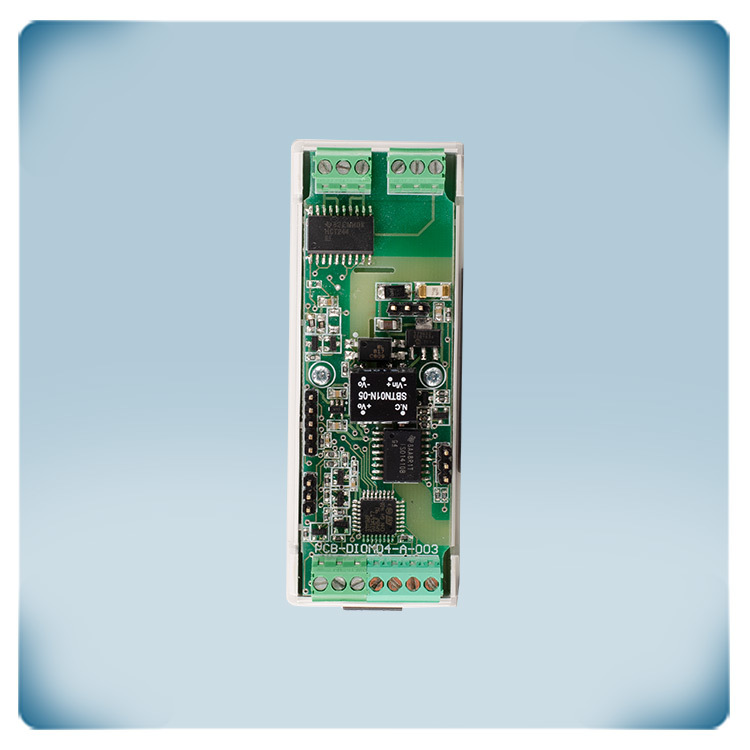

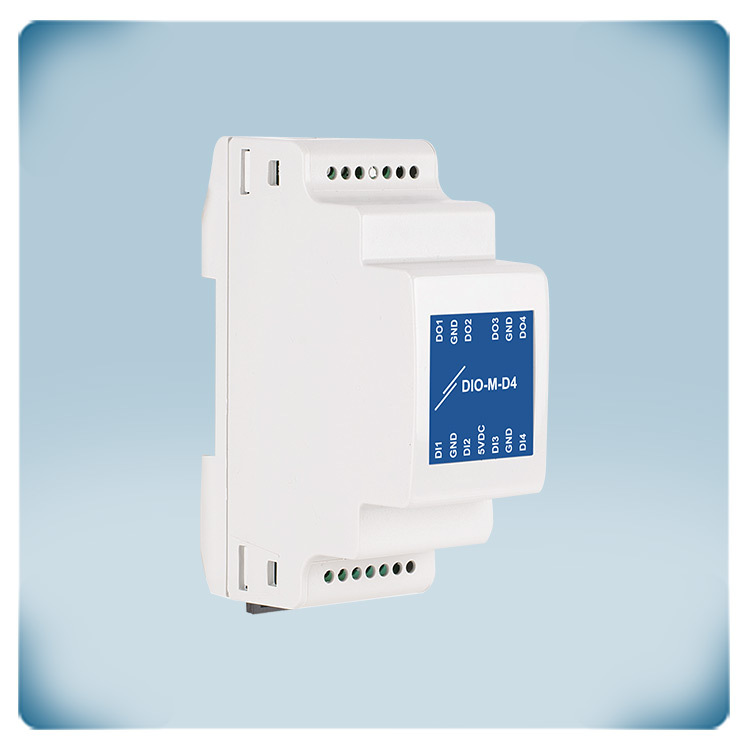

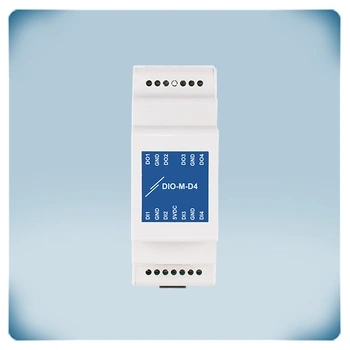

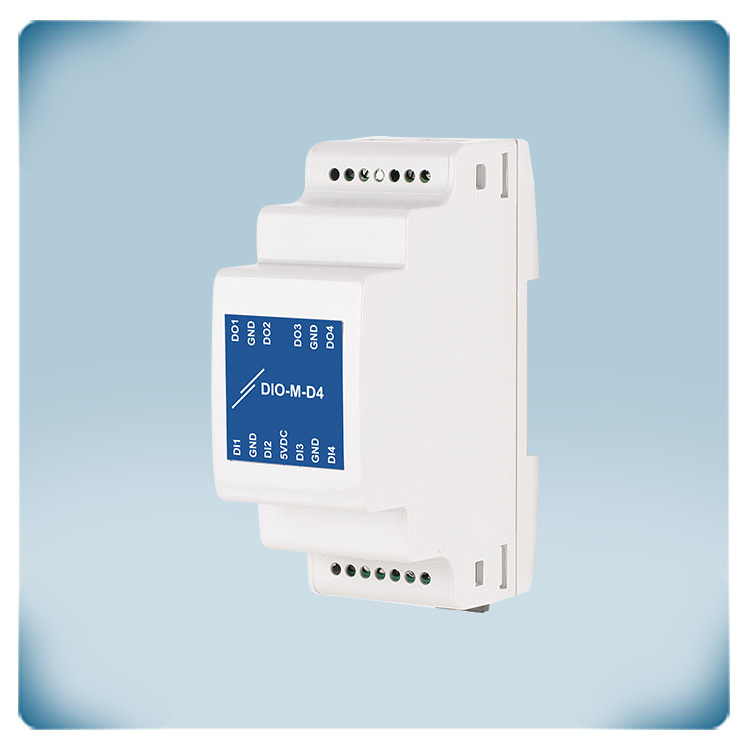

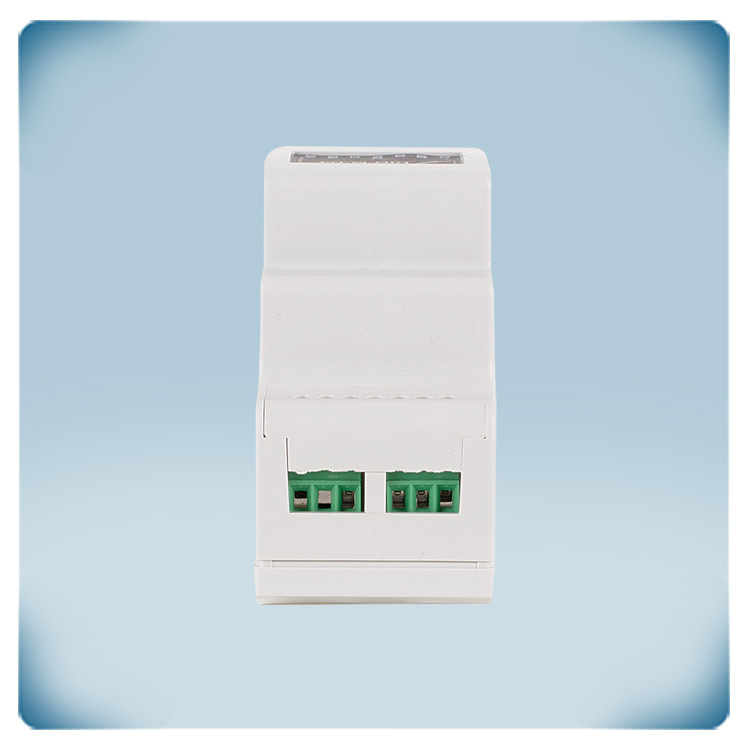

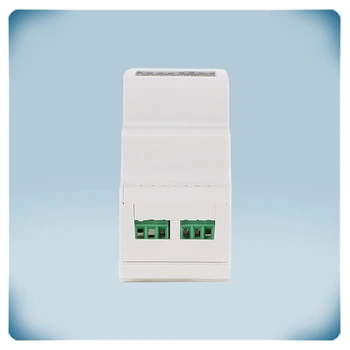

DIO-M-D4 - це модуль вводу / виводу сигналів для мереж Modbus RTU. Модуль має 4 цифрові входи з гальванічною розв'язкою, 4 цифрові виходи та зв'язок Modbus RTU. Модуль дозволяє підключати пристрої без Modbus RTU до мережі Modbus RTU. Модуль оснащений функцією «Power over Modbus» або PoM. Це означає, що зв'язок Modbus RTU та джерело живлення 24 VDC можуть бути підключені через один роз'єм RJ45.
Документи
Додаткові характеристики та опис
Як це працює?
Пристрої Sentera взаємодіють між собою за допомогою зв'язку Modbus RTU. Modbus RTU - це послідовний протокол зв'язку, який використовує технологію RS485. Деякі програми вимагають зв'язку з продуктами інших виробників - наприклад, привід заслінки, дверний вимикач тощо. Вироби, що не належать до Sentera, можна підключити за допомогою цього модуля DIO-M-D4. Вони можуть отримувати команди через цифрові виходи та надсилати інформацію через цифрові входи цього модуля. При активації цифрові виходи мають рівень вихідного сигналу 5 VDC. Вони захищені від короткого замикання. Сукупне максимальне навантаження 100 мА.
Пристрої Sentera взаємодіють між собою за допомогою зв'язку Modbus RTU. Modbus RTU - це послідовний протокол зв'язку, який використовує технологію RS485. Деякі програми вимагають зв'язку з продуктами інших виробників - наприклад, привід заслінки, дверний вимикач тощо. Вироби, що не належать до Sentera, можна підключити за допомогою цього модуля DIO-M-D4. Вони можуть отримувати команди через цифрові виходи та надсилати інформацію через цифрові входи цього модуля. При активації цифрові виходи мають рівень вихідного сигналу 5 VDC. Вони захищені від короткого замикання. Сукупне максимальне навантаження 100 мА.
Звичайний режим
Звичайний режим - це режим роботи за замовчуванням. У звичайному режимі виходи можна активувати, записавши значення '1' у відповідний регістр витримки Modbus RTU. У звичайному режимі для управління виходами та зчитування вхідних значень цього модуля потрібен головний пристрій Modbus RTU.
Зв’язаний режим
Зв’язаний режим можна активувати за допомогою Modbus RTU. У зв’язаному режимі виходи будуть взаємодіяти з входами. Якщо вхід активовано, вихід, прив'язаний до цього входу, також буде активований. Існує кілька можливостей активації цифрових входів цього модуля. Входи можуть бути активовані зовнішнім пристроєм з цифровим виходом, відключенням сухого контакту або тахосигналом. Сигнал тахо можна використовувати для вимірювання швидкості двигуна. Можна виявити сигнали тахо в діапазоні від 0 до 60 000 об / хв або від 0 до 1000 Гц.
Зв’язаний режим можна активувати за допомогою Modbus RTU. У зв’язаному режимі виходи будуть взаємодіяти з входами. Якщо вхід активовано, вихід, прив'язаний до цього входу, також буде активований. Існує кілька можливостей активації цифрових входів цього модуля. Входи можуть бути активовані зовнішнім пристроєм з цифровим виходом, відключенням сухого контакту або тахосигналом. Сигнал тахо можна використовувати для вимірювання швидкості двигуна. Можна виявити сигнали тахо в діапазоні від 0 до 60 000 об / хв або від 0 до 1000 Гц.
Монтаж на DIN-рейку

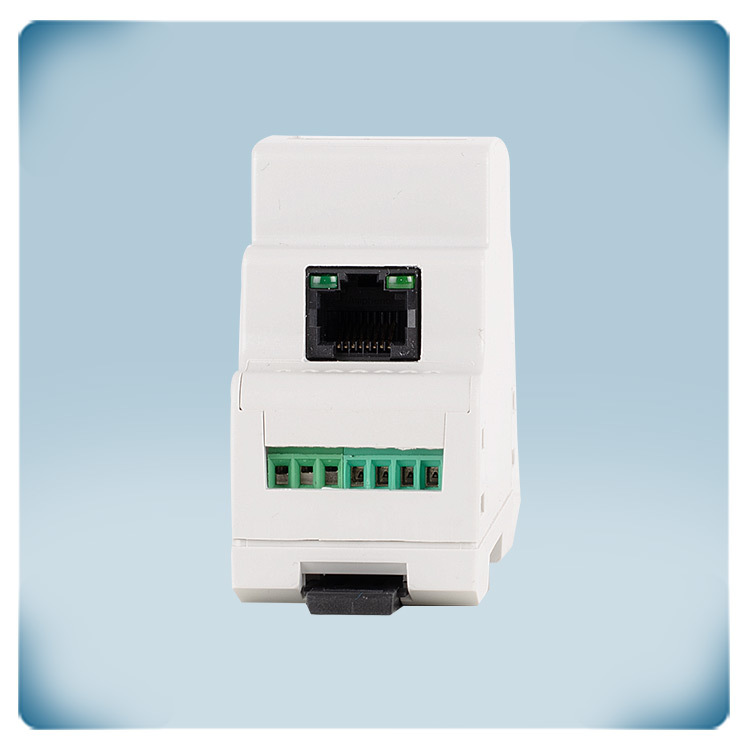

Модуль вводу-виводу Modbus RTU можна встановити на DIN-рейку. Зв'язок Modbus RTU і напруга живлення 24 VDC для цього модуля підключаються через роз'єм RJ45. Для полегшення проводки ми рекомендуємо використовувати джерела живлення Sentera 24 VDC з роз’ємом RJ45. Захист IP30.
Модуль вводу-виводу Modbus RTU можна встановити на DIN-рейку. Зв'язок Modbus RTU і напруга живлення 24 VDC для цього модуля підключаються через роз'єм RJ45. Для полегшення проводки ми рекомендуємо використовувати джерела живлення Sentera 24 VDC з роз’ємом RJ45. Захист IP30.
