Технічні дані
Модуль вводу-виводу | 4 релейних виходи
Опис продукту
Модуль вводу-виводу Modbus з 4 релейними виходами. Призначений для монтажу на DIN-рейку. Зв'язок Modbus RTU і напруга живлення 24 VDC можна підключити через роз'єм RJ45. Релейні виходи мають максимальну потужність 5 А для резистивних навантажень.
Додаткові характеристики та опис
Серія DRM
Ця серія модулів введення/виведення управляється за допомогою протоколу Modbus RTU. Протокол Modbus RTU є широко використовуваним і популярним протоколом зв’язку в промислових системах керування. Він зазвичай використовується для підключення різних пристроїв, таких як датчики, виконавчі механізми та модулі введення/виведення.
Модулі введення/виведення складаються з каналів введення та виведення. Вхідні канали отримують керуючі сигнали від системи керування (наприклад, цифрові сигнали або сигнали напруги), а вихідні канали забезпечують комутовані виходи на зовнішні пристрої.
Ці модулі контролюються системою BMS через комунікаційний інтерфейс Modbus, що робить модуль досить простим у використанні. Завдяки швидкому зв’язку та передачі даних, що забезпечує швидкий час відгуку та високу швидкість зв’язку між пристроями, стабільність, надійність і безпеку, DRM є чудовим вибором для промислового контрольного обладнання.
Як працює модуль
DRM — це вихідний модуль Modbus, який має контакти реле, які механічно приводяться в дію, щоб розмикати/закривати за допомогою магнітної сили, щоб увімкнути або вимкнути сигнали, струми та напруги. Ці реле можна перемикати, записуючи значення «1» у відповідні holding регістри Modbus. Це можна зробити за допомогою системи BMS або головного пристрою Modbus. Повний огляд настроюваних налаштувань і всіх реєстрів Modbus можна завантажити з нашого веб-сайту (карта реєстрів Modbus). Якщо необхідно, усі налаштування параметрів можна скинути до заводських значень за замовчуванням, записавши значення «1» у holding регістр Modbus 10.
Чотири релейних виходи

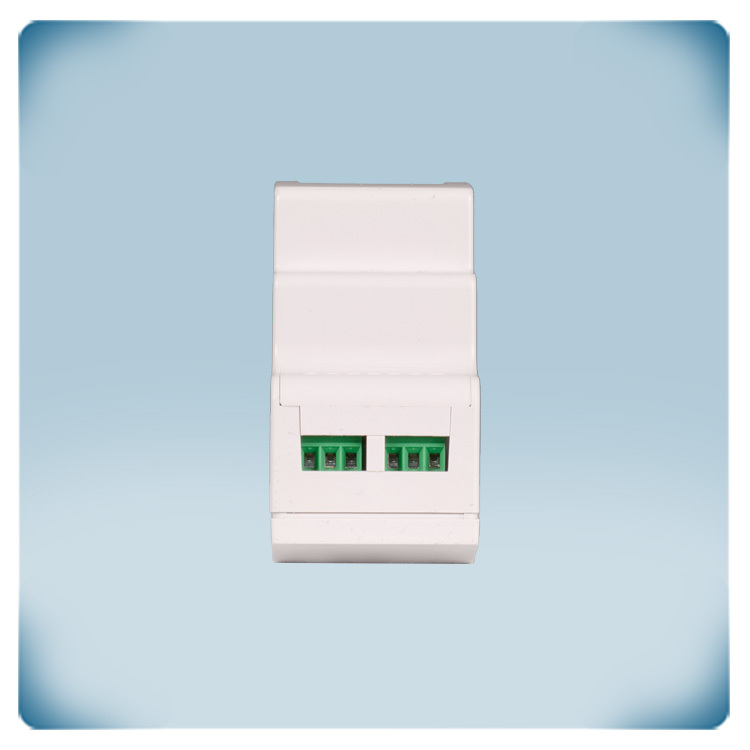

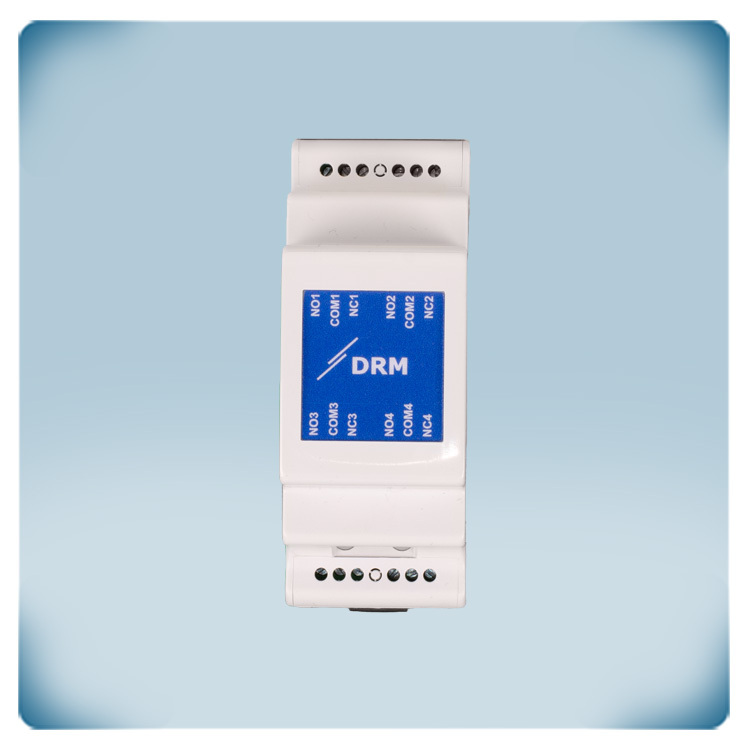

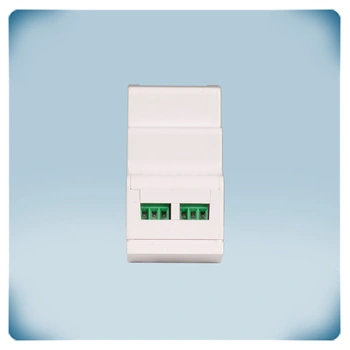

DRM-M-04 має чотири релейних виходи з перемиканням. Цей тип контакту має один нормально відкритий або один нормально закритий контакт. При активації приводом перемикача або активованим реле контакт перемикача змінює стан. Максимальний струм перемикання для обох контактів реле становить 5 А для резистивних навантажень. Максимальна напруга перемикання становить 220 VDC або 250 VAC.
Світлодіодна індикація

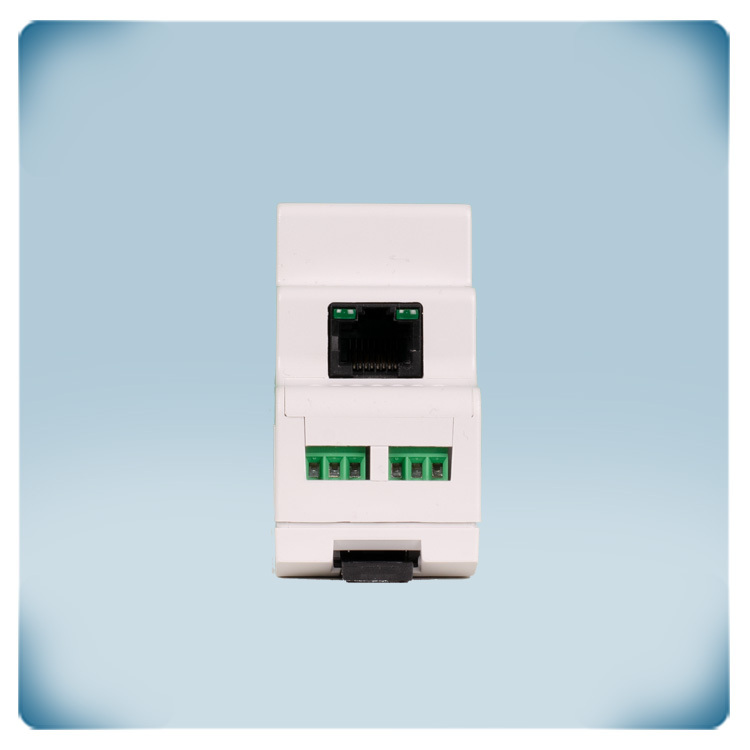

Наявність двох зелених світлодіодів на роз'ємі RJ45 модуля з певними індикаціями є загальним галузевим стандартом, особливо для зв’язку Modbus. Функції індикації:
- Лівий світлодіод (індикатор живлення): цей світлодіод світиться, коли на модуль подається живлення. Він служить загальним показником того, що модуль отримує необхідну електроенергію для функціонування.
- Правий світлодіод (індикатор зв’язку Modbus): цей світлодіод світиться, коли між модулем та іншим пристроєм у мережі встановлено зв’язок Modbus. Це вказує на те, що модуль активно надсилає або отримує повідомлення Modbus, полегшуючи обмін даними та зв’язок з іншими пристроями.
Ці світлодіодні індикатори забезпечують цінну візуальну інформацію про робочий стан модуля, допомагаючи користувачам миттєво контролювати його живлення та комунікаційну діяльність Modbus.
Підключення

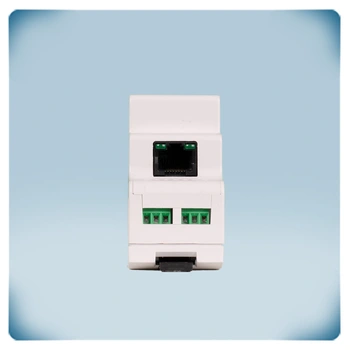

Підключити пристрій дуже просто. Все, що вам потрібно зробити, це обжати кабель RJ45 для підключення до Modbus RTU і підключити його до розетки, при цьому дроти підключаються до пристрою без необхідності розбирати пристрій. Ось і все, це легко, не потрібні спеціальні інструменти!
Встановлюється на DIN-рейку

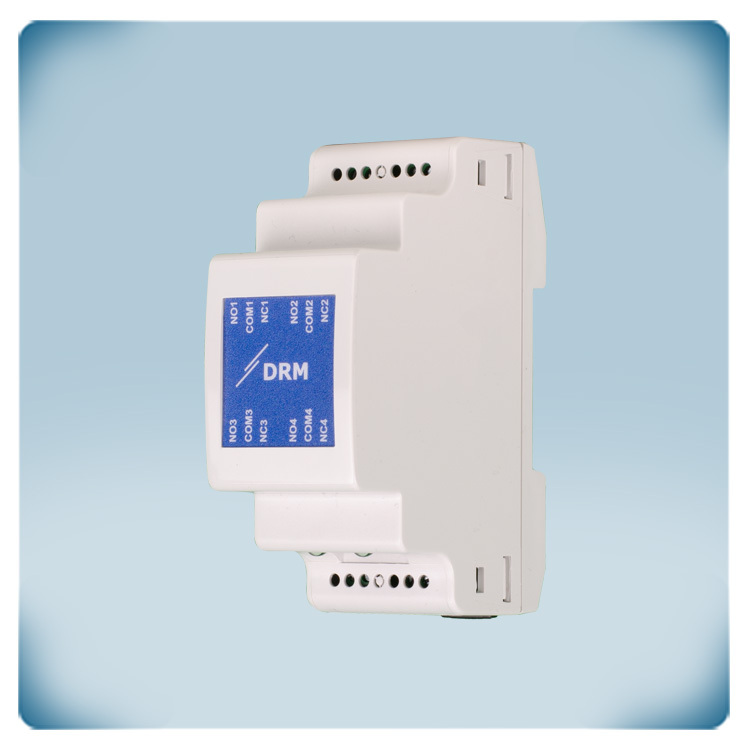

Цей модуль встановлюється на DIN-рейку, всередині електричної шафи. Електроніка на DIN-рейка існують вже давно і стають все більш популярними в промислових застосуваннях у багатьох галузях. Встановлення дуже просте – просто встановіть пристрій на рейку та зафіксуйте його за допомогою шпильки в нижній частині пристрою. Ступінь захисту корпусу від проникнення IP30 – захист від бруду та пилу. Більше того, щоб забезпечити тривалий термін служби та надійність продукту, його корпус розроблено та виготовлено власними силами з використанням високоякісної пластикової суміші PC-ABS, що поєднує в собі міцність і термостійкість, запропоновані PC, з пластичністю та технологічністю, запропонованими ABS.
Ця серія модулів введення/виведення управляється за допомогою протоколу Modbus RTU. Протокол Modbus RTU є широко використовуваним і популярним протоколом зв’язку в промислових системах керування. Він зазвичай використовується для підключення різних пристроїв, таких як датчики, виконавчі механізми та модулі введення/виведення.
Модулі введення/виведення складаються з каналів введення та виведення. Вхідні канали отримують керуючі сигнали від системи керування (наприклад, цифрові сигнали або сигнали напруги), а вихідні канали забезпечують комутовані виходи на зовнішні пристрої.
Ці модулі контролюються системою BMS через комунікаційний інтерфейс Modbus, що робить модуль досить простим у використанні. Завдяки швидкому зв’язку та передачі даних, що забезпечує швидкий час відгуку та високу швидкість зв’язку між пристроями, стабільність, надійність і безпеку, DRM є чудовим вибором для промислового контрольного обладнання.
Як працює модуль
DRM — це вихідний модуль Modbus, який має контакти реле, які механічно приводяться в дію, щоб розмикати/закривати за допомогою магнітної сили, щоб увімкнути або вимкнути сигнали, струми та напруги. Ці реле можна перемикати, записуючи значення «1» у відповідні holding регістри Modbus. Це можна зробити за допомогою системи BMS або головного пристрою Modbus. Повний огляд настроюваних налаштувань і всіх реєстрів Modbus можна завантажити з нашого веб-сайту (карта реєстрів Modbus). Якщо необхідно, усі налаштування параметрів можна скинути до заводських значень за замовчуванням, записавши значення «1» у holding регістр Modbus 10.
Чотири релейних виходи
DRM-M-04 має чотири релейних виходи з перемиканням. Цей тип контакту має один нормально відкритий або один нормально закритий контакт. При активації приводом перемикача або активованим реле контакт перемикача змінює стан. Максимальний струм перемикання для обох контактів реле становить 5 А для резистивних навантажень. Максимальна напруга перемикання становить 220 VDC або 250 VAC.
Світлодіодна індикація
Наявність двох зелених світлодіодів на роз'ємі RJ45 модуля з певними індикаціями є загальним галузевим стандартом, особливо для зв’язку Modbus. Функції індикації:
- Лівий світлодіод (індикатор живлення): цей світлодіод світиться, коли на модуль подається живлення. Він служить загальним показником того, що модуль отримує необхідну електроенергію для функціонування.
- Правий світлодіод (індикатор зв’язку Modbus): цей світлодіод світиться, коли між модулем та іншим пристроєм у мережі встановлено зв’язок Modbus. Це вказує на те, що модуль активно надсилає або отримує повідомлення Modbus, полегшуючи обмін даними та зв’язок з іншими пристроями.
Ці світлодіодні індикатори забезпечують цінну візуальну інформацію про робочий стан модуля, допомагаючи користувачам миттєво контролювати його живлення та комунікаційну діяльність Modbus.
Підключення
Підключити пристрій дуже просто. Все, що вам потрібно зробити, це обжати кабель RJ45 для підключення до Modbus RTU і підключити його до розетки, при цьому дроти підключаються до пристрою без необхідності розбирати пристрій. Ось і все, це легко, не потрібні спеціальні інструменти!
Встановлюється на DIN-рейку
Цей модуль встановлюється на DIN-рейку, всередині електричної шафи. Електроніка на DIN-рейка існують вже давно і стають все більш популярними в промислових застосуваннях у багатьох галузях. Встановлення дуже просте – просто встановіть пристрій на рейку та зафіксуйте його за допомогою шпильки в нижній частині пристрою. Ступінь захисту корпусу від проникнення IP30 – захист від бруду та пилу. Більше того, щоб забезпечити тривалий термін служби та надійність продукту, його корпус розроблено та виготовлено власними силами з використанням високоякісної пластикової суміші PC-ABS, що поєднує в собі міцність і термостійкість, запропоновані PC, з пластичністю та технологічністю, запропонованими ABS.
