Технічні дані
Модуль вводу-виводу | 2 релейних виходи
Опис продукту

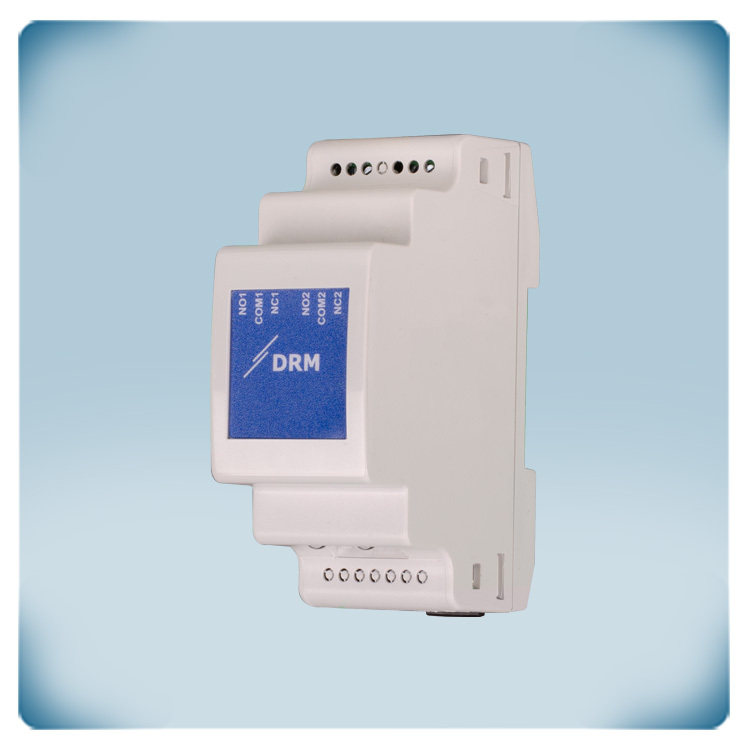

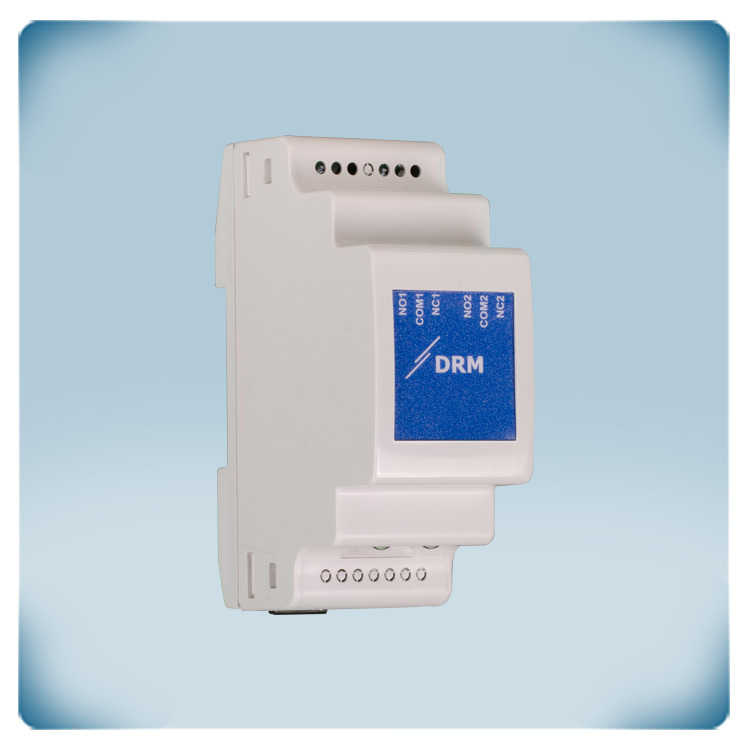

Модуль вводу-виводу Modbus з 2 релейними виходами. Призначений для монтажу на DIN-рейку. Зв'язок Modbus RTU і напруга живлення 24 VDC можна підключити через роз'єм RJ45. Релейні виходи мають максимальну потужність 5 А для резистивних навантажень.
Додаткові характеристики та опис
Про серію
Цей модуль вводу-виводу управляється за допомогою Modbus RTU. Modbus RTU є широко використовуваним і популярним протоколом зв’язку в промислових системах управління. Він зазвичай використовується для підключення різних пристроїв, таких як датчики, виконавчі механізми та модулі введення/виведення.
Модуль вводу/виводу складається з вхідного та вихідного каналів. Вхідні канали отримують керуючі сигнали від системи управління (наприклад, цифрові сигнали або сигнали напруги), а вихідні канали забезпечують комутовані виходи на зовнішні пристрої.
Цей модуль контролюється системою BMS через комунікаційний інтерфейс Modbus, що робить модуль досить простим у використанні. Завдяки швидкому зв’язку та передачі даних, що забезпечує швидкий час відгуку та високу швидкість зв’язку між пристроями, стабільність, надійність і безпеку, DRM є чудовим вибором для промислового контрольного обладнання.
Як він працює?
Серія DRM — це вихідні модулі Modbus з релейними контактами, які механічно приводяться в дію для розмикання/замикання магнітною силою, щоб увімкнути або вимкнути сигнали, струми та напруги. Ці реле можна перемикати, записуючи значення «1» у відповідні holding регістри Modbus. Це можна зробити за допомогою системи BMS або головного пристрою Modbus. Повний огляд можливих налаштувань і всіх регистрів Modbus можна завантажити з нашого вебсайту (карта регістрів Modbus). Якщо необхідно, усі налаштування параметрів можна скинути до заводських значень за замовчуванням, записавши значення «1» у holding регістр Modbus 10.
Релейні виходи

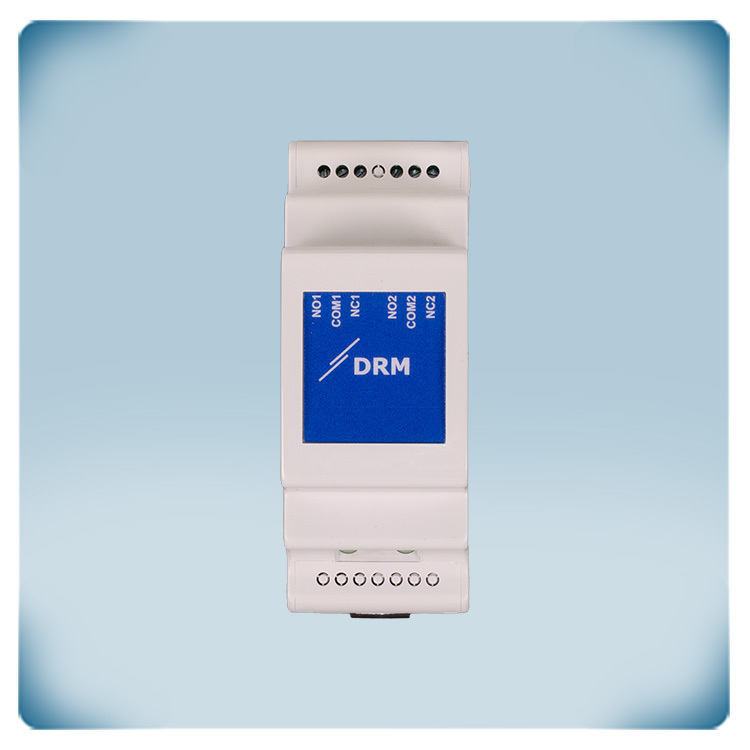

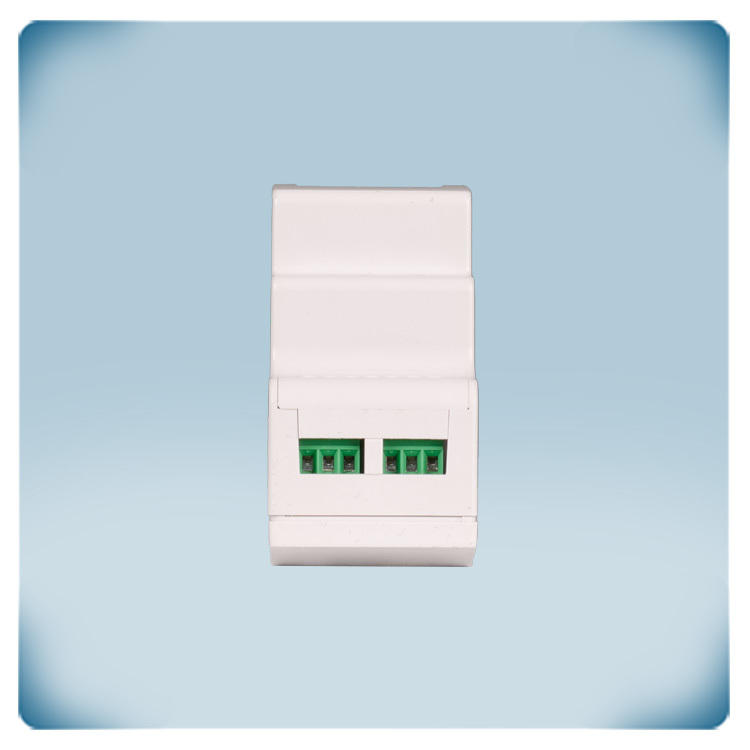

DRM-M-02 має два релейних виходи з перемиканням. Цей тип контакту має один нормально відкритий або один нормально закритий контакт. При активації приводом перемикача або реле, контакт перемикача змінює стан. Максимальний струм перемикання для обох контактів реле становить 5 А для резистивних навантажень. Максимальна напруга перемикання становить 220 VDC або 250 VAC.
Світлодіодна індикація

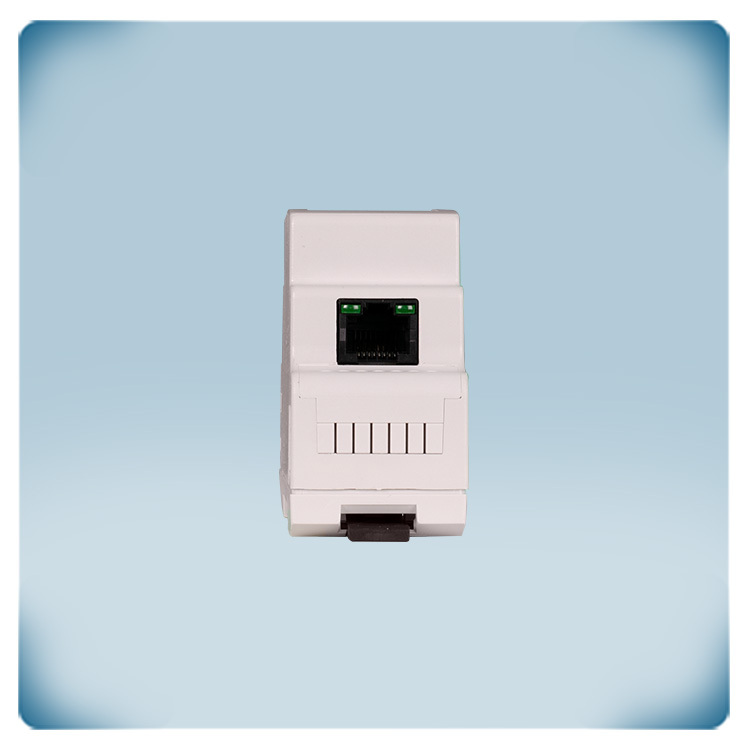

Модуль оснащений двома зеленими світлодіодами на роз'ємі RJ45: індикатор ліворуч світиться, коли модуль живиться, а індикатор праворуч вказує на наявність зв’язку Modbus з модулем. Це галузевий стандарт.
Підключення
Підключити пристрій дуже просто. Необхідно обжати кабель RJ45 для підключення до Modbus RTU і підключити його до розетки, при цьому дроти підключаються до пристрою без необхідності його розбирати. Це легко, спеціальні інструменти не потрібні!
Встановлюється на DIN-рейку
Цей модуль встановлюється на DIN-рейку, всередині електричної шафи. Електроніка на DIN-рейці існує вже давно і стає все більш популярними в промислових застосуваннях у багатьох галузях. Монтаж дуже простий – просто встановіть пристрій на рейку та зафіксуйте його в нижній частині пристрою. Ступінь захисту корпусу від бруду та пилу IP30. Додатково, щоб забезпечити тривалий термін служби та надійність продукту, корпус модуля розроблено та виготовлено на власному виробництві Sentera з використанням високоякісної пластикової суміші PC-ABS, що поєднує в собі міцність і термостійкість, запропоновані ПК, з пластичністю та технологічністю, запропонованими ABS.
