Технічні дані

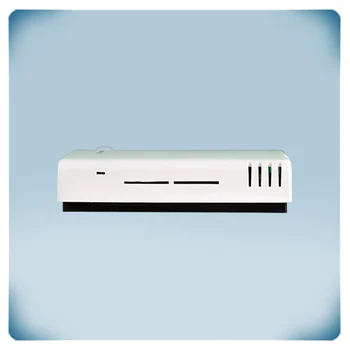

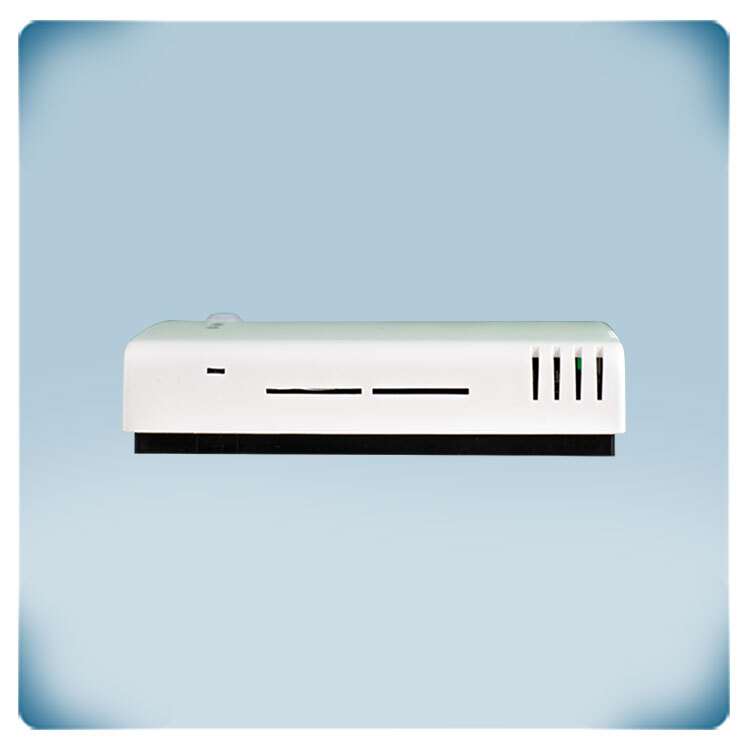

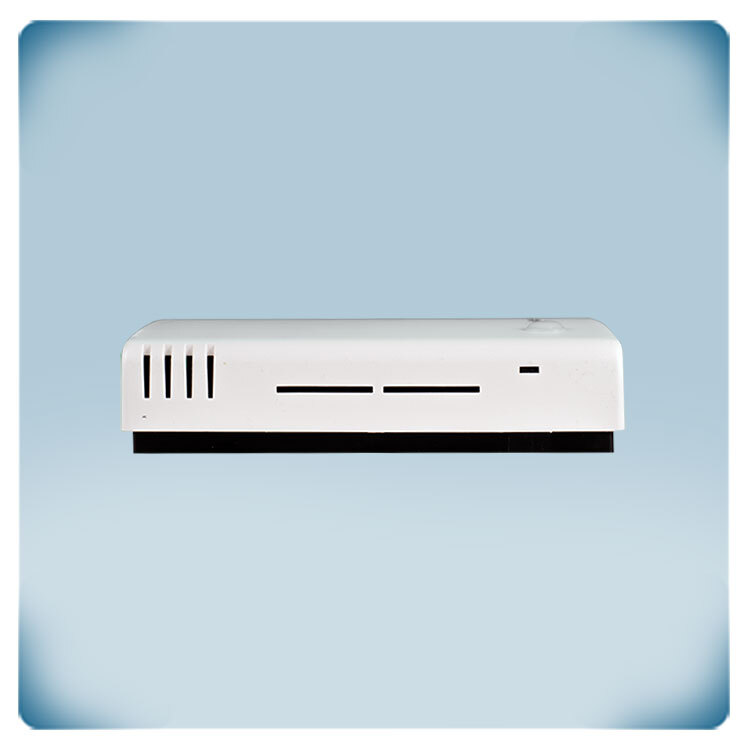

Кімнатний датчик CO2, живлення AC/DC
Опис продукту
Кімнатний датчик CO2 використовується для вимірювання концентрації вуглекислого газу в приміщенні. Управління вентиляцією за рівнем концентрації CO2 ефективно знижує споживання електроенергії. Цей датчик крім CO2 також може вимірювати температуру і відносну вологість. Він керує трьома аналоговими виходами на основі виміряної температури, вологості і вуглекислого газу (CO2). Вони можуть використовуватися безпосередньо для управління ЄС-двигунами, вентиляторами або повітряними заслінками. Вихід 0-10 VDC, 0-20 мА або 0-100% ШІМ можна вибрати окремо для кожного вимірюваного параметра, вибирається через Modbus RTU. Крім того, цей датчик має вбудований датчик зовнішньої освітленості і підходить для поверхневого монтажу. Напруга живлення датчика 15-24 VAC ± 10% / 18-34 VDC. Через Modbus RTU легко оновлювати програмне забезпечення і змінювати всі налаштування. Завдяки вбудованому датчику зовнішньої освітленості, система вентиляції може бути оптимізована в залежності від завантаженості приміщення.
Документи
Додаткові характеристики та опис
Люди і тварини при диханні виділяють CO2 або вуглекислий газ. Це робить концентрацію CO2 хорошим індикатором зайнятості та рівня активності в приміщенні. У багатьох випадках датчики CO2 використовуються як індикатор вимог щодо вентиляції. ОВіК-датчик вимірює температуру, відносну вологість, CO2 та рівень навколишнього освітлення. Датчик пропонує чітку візуальну індикацію рівня CO2 через зелений, жовтий та червоний світлодіоди. Зелений світлодіодний індикатора вказує на те, що рівень СО2 знаходиться в межах - достатня кількість свіжого повітря. Коли рівень CO2 потрапляє в діапазон попередження, загоряється жовтий світлодіод. Червоний означає: CO2 поза діапазоном або недостатнє надходження свіжого повітря. Виміряна температура, відносна вологість, CO2 та рівень навколишнього освітлення доступні через Modbus RTU.
Цей датчик має три аналогових виходи. Кожен з них передає одне із виміряних значень. Наприклад, за замовчуванням вихід 1 передаватиме 0 V при 0 ° C і 10 V при 50 ° C. Кожне вихідне значення пропорційно змінюється залежно від вимірюваної температури, вологості або концентрації CO2. Виміряна температура доступна через вихід 1, відносна вологість через вихід 2 і концентрація CO2 через вихід 3. За замовчуванням, тип виходу 0-10 Вольт. Інші типи виходу можна вибрати через holding регістри Modbus. Виходи 0-10 Вольт можна використовувати для управління EC вентилятором, приводом заслінки або регулятором швидкості АС вентилятора.
Цей датчик не потребує конфігурації. Після встановлення він готовий до використання. Налаштування за замовчуванням будуть застосовуватися для більшості програм. При необхідності налаштування можна регулювати за допомогою Modbus RTU.
Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ. Також регулюється інтенсивність світла світлодіодів для індикації стану. Карта реєстру Modbus забезпечує повний огляд усіх регульованих налаштувань.
Живлення 24 VDC або з 24 VAC. Він призначений для 3-х провідного з'єднання. Заземлення вхідного живлення (V-) підключено до заземлення аналогового виходу (GND). Ніколи не підключайте загальне заземлення датчиків типу -G до інших пристроїв з живленням DC.
Автокалібрування для компенсації відхилення датчика
NDIR чи недисперсійна інфрачервона технологія використовується для вимірювання рівня CO2. Ця технологія пропонує низьку вартість життєвого циклу датчика, точну та стабільну тривалу роботу. Цей датчик NDIR CO2 калібрується автоматично. Алгоритм ABC Logic увімкнено за замовчуванням. Цей алгоритм призначений для використання у випадках, коли концентрація CO2 знижується до рівня довкілля (400 ppm), принаймні один раз (15 хвилин) за 7-денний період, що зазвичай спостерігається протягом періодів відсутності людей у приміщенні. Датчик досягне своєї точності після 25 годин безперервної роботи за умови, що він піддавався впливу концентрації CO2 рівня довкілля при 400 ± 10 ppm.
Поверхневий монтаж
![Датчик встановлено в стіну](https://www.sentera.eu/en/files/article/image/description/rsmfg-2r/how-to-install-co2-sensor.jpg)
Цей датчик може бути встановлений у приміщенні на стіні або поверхні. Монтажні отвори адаптовані до стандартних європейських настінних монтажних коробок. Датчик можна прикріпити до настінної монтажної коробки двома гвинтами. Корпус датчика закриває всю коробку настінного монтажу. Для забезпечення оптимальної роботи датчик слід захищати від прямого сонячного проміння.
Датчик CO2 виробляється в Європі. Кожен датчик відкалібрований та протестований на нашому заводі. У малоймовірному випадку несправності елемента датчика CO2 цей модуль можна замінити. Ми використовуємо сенсорні елементи та компоненти високої якості. Це забезпечує довготривалу стабільність і точність. Захист IP30. Його можна встановити на стіну в приміщенні. Щоб забезпечити оптимальну роботу, його слід захищати від прямих сонячних променів.
