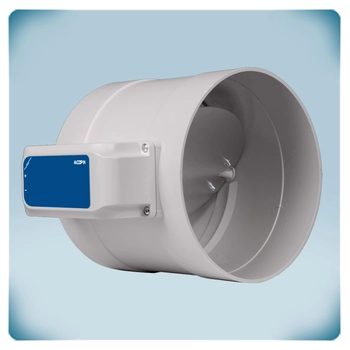

.webp "Заслінка з приводом, вид cправа")

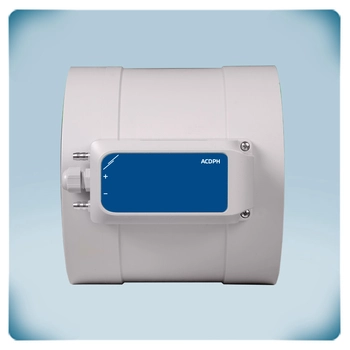

.webp "Заслінка з приводом,cправа")

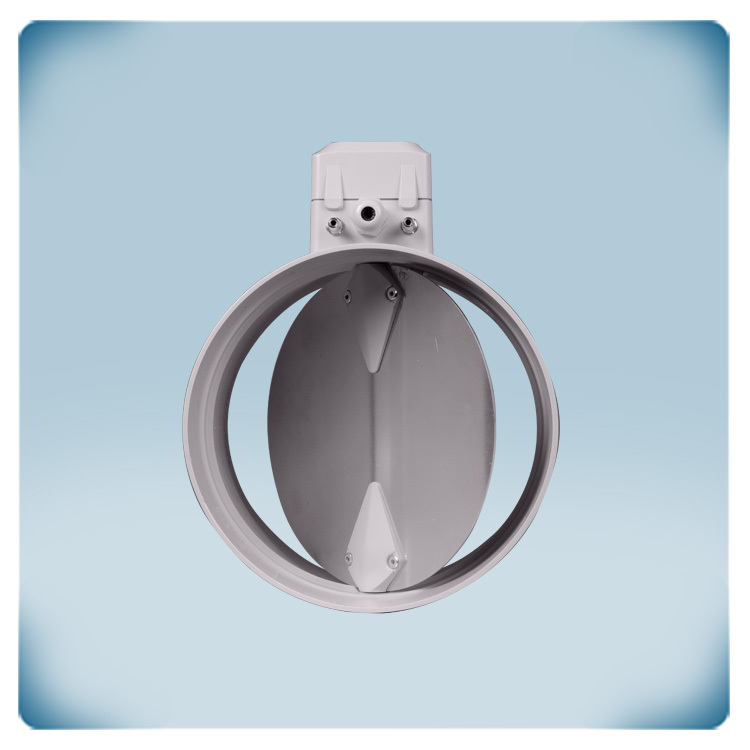

.webp "Заслінка з приводом для повітропроводів 160 мм")

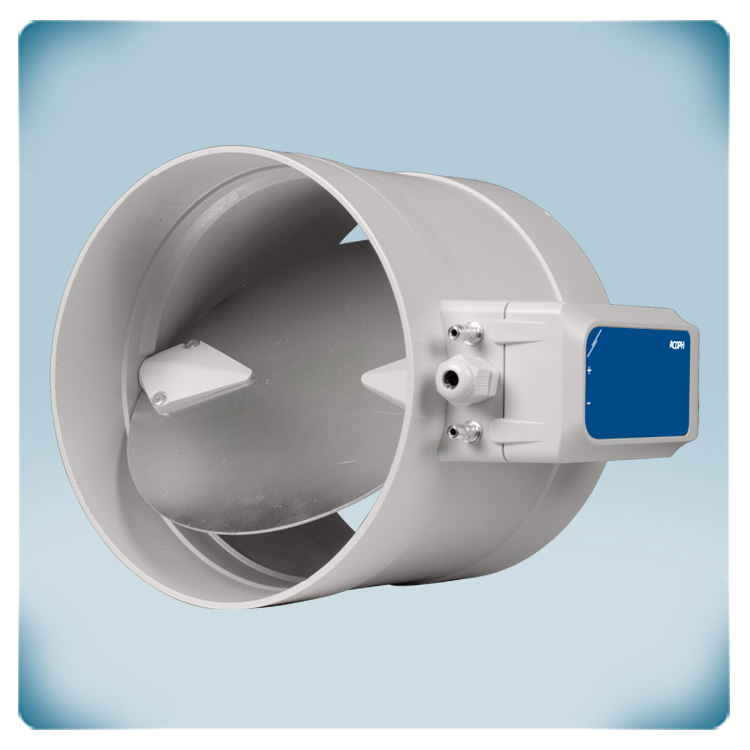

.webp "Кругла моторизована заслінка з вбудованим регулятором перепаду тиску, 160мм")
.webp "Заслінка з приводом, CAV-контролер, 160 мм")

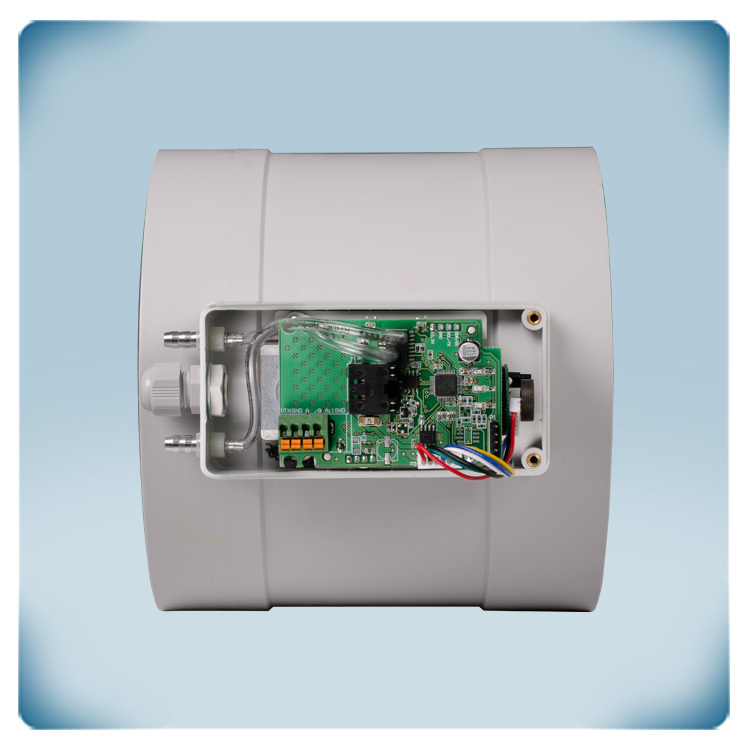

.webp "Привід моторизованної заслінки, мікросхема")
декларація CE
Кругла моторизована заслінка з регулятором тиску | 160 мм
Опис продукту
Кругла моторизована заслінка (CAV) - це пристрій, який використовується в системах ОВіК для регулювання повітряного потоку в круглому повітропроводі з підтриманням постійного об'єму повітря. Регулятор CAV виконує свою функцію, регулюючи положення заслінки в повітропроводі. На відміну від механічних CAV-регуляторів, цей моторизований регулятор використовує двигун для автоматичного регулювання положення заслінки. Таким чином, він є більш точним і може управлятися дистанційно. Моторизована заслінка також має вбудований регулятор перепаду тиску для керування двигуном і підтримання постійного перепаду тиску на бажаному рівні.
Цей регулятор CAV сумісний зі стандартними повітропроводами діаметром 160 мм і живиться від напруги 24 VDC (PoM). Він має можливість регулювати повітряні потоки зі швидкістю від 0 до 10 м/с. Заданне значення, мінімальне і максимальне положення заслінки клапана та всі інші налаштування можна регулювати за допомогою зв'язку Modbus RTU.
Щоб запобігти витоку повітря, заслінка і корпус клапана повинні бути герметичними. Герметичність є важливою характеристикою кругових CAV-контролерів, оскільки вона може підвищити комфорт, знизити рівень шуму і підвищити ефективність пристроїв. Ця заслінка забезпечує герметичність класу 4, а герметичність корпусу класифікується як клас D відповідно до EN 1751.
Круглі заслінки CAV використовуються в різних сферах, таких як лікарні, лабораторії та чисті приміщення.
Додаткові характеристики та опис
Гарантія подачі постійного об'єму повітря
Ця кругла моторизована заслінка має вбудований контролер перепаду тиску. Положення клапану всередині заслінки автоматично регулюється для підтримки перепаду тиску (витрати повітря або швидкості повітряного потоку) на постійному заданому рівні. За необхідності подачі різного об'єму повітря в різні приміщення всередині будівлі, моторизована заслінка може забезпечити надання постійного об'єму свіжого повітря в певне приміщення. Ця заслінка також називається CAV-контролером. Задане значення може бути налаштоване через зв'язок Modbus RTU або через хмарну платформу SenteraWeb.
Мінімальний опір повітря
Цю заслінку можна використовувати в поєднанні зі стандартним круглим повітропроводом діаметром 160 мм, який може бути вставлений всередину заслінки. Для забезпечення герметичності системи, перехід між повітропроводом і заслінкою має бути ущільнений алюмінієвою клейкою стрічкою. Повітропровід щільно прилягає до клапана, що не допускає додаткового опору повітря - це гарантує бездоганну роботу вентиляційної системи. За такого типу з'єднання повітропроводу і заслінки, опір повітря зводиться до мінімуму, внаслідок чого енергоспоживання вентиляторів буде також значно нижчим.
Скорочений час встановлення
Зв'язок Modbus RTU і напруга живлення 24 VDC можуть бути підключені через один кабель UTP - ми називаємо це Power over Modbus або PoM. Для полегшення підключення кабелю ми рекомендуємо використовувати джерела живлення Sentera 24 VDC з роз'ємом RJ45. Ці джерела живлення забезпечують захист від короткого замикання, перевантаження і перенапруги. Напруга живлення 24 VDC підвищує безпеку і надійність всієї вашої установки. Цей CAV-контролер також можна під'єднати через клемну колодку. Будьте уважні, не підключайте напругу живлення через клемну колодку і через роз'єм RJ45 одночасно - цього робити не можна!
Простота у використанні
Необхідне значення величини перепаду тиску і всі інші налаштування можуть бути задані віддалено через зв'язок Modbus RTU. Після запису заданого значення в Modbus Holding регістр 25 контролер CAV автоматично відрегулює положення заслінки і буде підтримувати диференціальний тиск на постійному рівні. Огляд повної карти регістрів Modbus (усі настроювані параметри) можна завантажити у верхній частині цієї сторінки.
Хмарне підключення для дистанційного керування
Контролер CAV серії ACDPH може працювати автономно, а також може бути інтегрований у мережу Modbus RTU або підключений до хмарної платформи SenteraWeb. У разі під'єднання до SenteraWeb можливе дистанційне керування і відстеження показників CAV-контролера заслінки. Платформа SenteraWeb має вбудований планувальник завдань, який дає змогу використовувати різні режими роботи залежно від днів тижня. У разі, коли рівень перепаду тиску виходить за межі заданого діапазону, різним групам користувачів можуть бути надіслані попередження і повідомлення.
Вбудований привід із контролером CAV
Заслінка виготовлена з високоякісного пластику r-ABS. Цей матеріал виключно термостійкий, дуже міцний і забезпечує хороший захист від ударів. Металева стулка захищена від корозії. Привід і контролер CAV органічно інтегровані в заслінку - це мінімізує механічне тертя деталей і дає змогу оптимально вирівняти всі механічні компоненти.
Ця кругла моторизована заслінка має вбудований контролер перепаду тиску. Положення клапану всередині заслінки автоматично регулюється для підтримки перепаду тиску (витрати повітря або швидкості повітряного потоку) на постійному заданому рівні. За необхідності подачі різного об'єму повітря в різні приміщення всередині будівлі, моторизована заслінка може забезпечити надання постійного об'єму свіжого повітря в певне приміщення. Ця заслінка також називається CAV-контролером. Задане значення може бути налаштоване через зв'язок Modbus RTU або через хмарну платформу SenteraWeb.
Мінімальний опір повітря
Цю заслінку можна використовувати в поєднанні зі стандартним круглим повітропроводом діаметром 160 мм, який може бути вставлений всередину заслінки. Для забезпечення герметичності системи, перехід між повітропроводом і заслінкою має бути ущільнений алюмінієвою клейкою стрічкою. Повітропровід щільно прилягає до клапана, що не допускає додаткового опору повітря - це гарантує бездоганну роботу вентиляційної системи. За такого типу з'єднання повітропроводу і заслінки, опір повітря зводиться до мінімуму, внаслідок чого енергоспоживання вентиляторів буде також значно нижчим.
Скорочений час встановлення
Зв'язок Modbus RTU і напруга живлення 24 VDC можуть бути підключені через один кабель UTP - ми називаємо це Power over Modbus або PoM. Для полегшення підключення кабелю ми рекомендуємо використовувати джерела живлення Sentera 24 VDC з роз'ємом RJ45. Ці джерела живлення забезпечують захист від короткого замикання, перевантаження і перенапруги. Напруга живлення 24 VDC підвищує безпеку і надійність всієї вашої установки. Цей CAV-контролер також можна під'єднати через клемну колодку. Будьте уважні, не підключайте напругу живлення через клемну колодку і через роз'єм RJ45 одночасно - цього робити не можна!
Простота у використанні
Необхідне значення величини перепаду тиску і всі інші налаштування можуть бути задані віддалено через зв'язок Modbus RTU. Після запису заданого значення в Modbus Holding регістр 25 контролер CAV автоматично відрегулює положення заслінки і буде підтримувати диференціальний тиск на постійному рівні. Огляд повної карти регістрів Modbus (усі настроювані параметри) можна завантажити у верхній частині цієї сторінки.
Хмарне підключення для дистанційного керування
Контролер CAV серії ACDPH може працювати автономно, а також може бути інтегрований у мережу Modbus RTU або підключений до хмарної платформи SenteraWeb. У разі під'єднання до SenteraWeb можливе дистанційне керування і відстеження показників CAV-контролера заслінки. Платформа SenteraWeb має вбудований планувальник завдань, який дає змогу використовувати різні режими роботи залежно від днів тижня. У разі, коли рівень перепаду тиску виходить за межі заданого діапазону, різним групам користувачів можуть бути надіслані попередження і повідомлення.
Вбудований привід із контролером CAV
Заслінка виготовлена з високоякісного пластику r-ABS. Цей матеріал виключно термостійкий, дуже міцний і забезпечує хороший захист від ударів. Металева стулка захищена від корозії. Привід і контролер CAV органічно інтегровані в заслінку - це мінімізує механічне тертя деталей і дає змогу оптимально вирівняти всі механічні компоненти.
