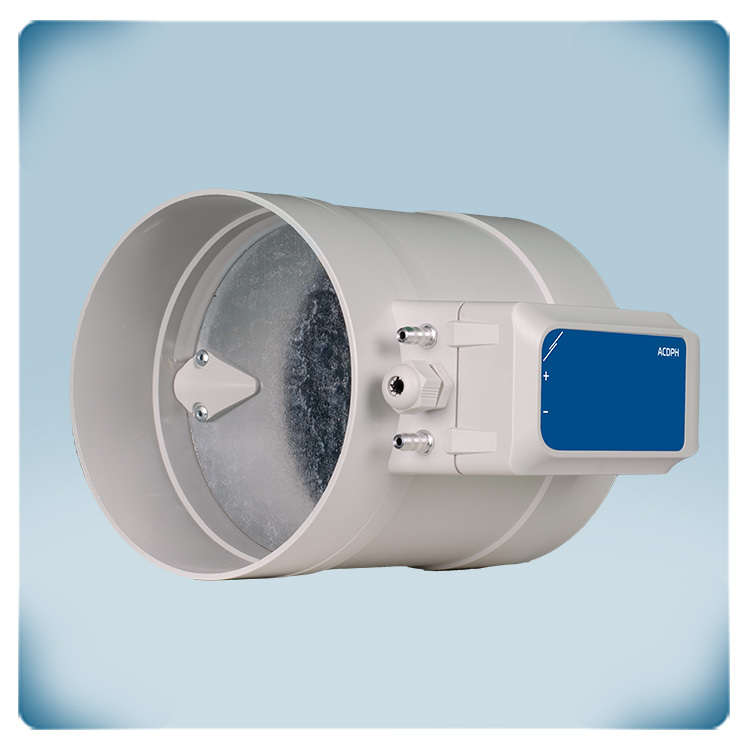

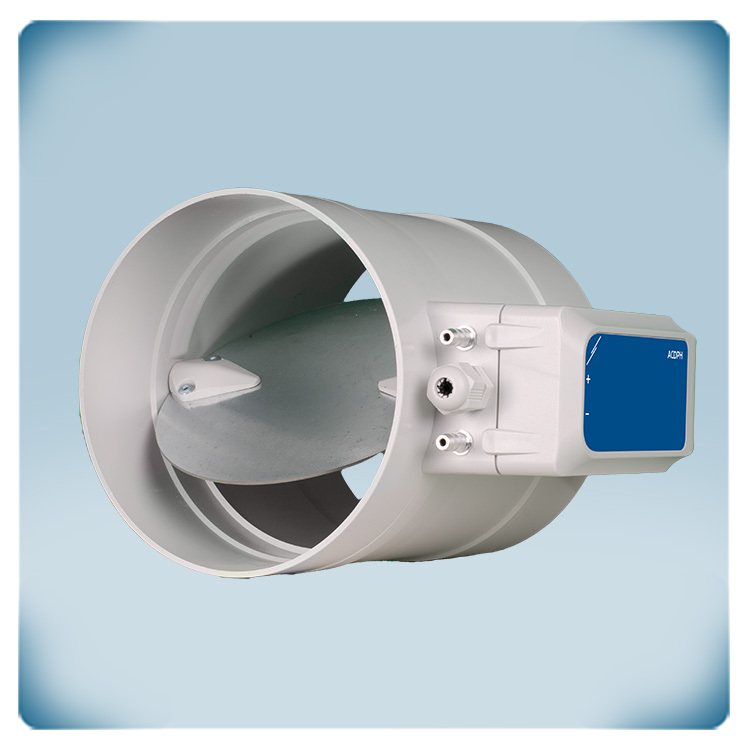

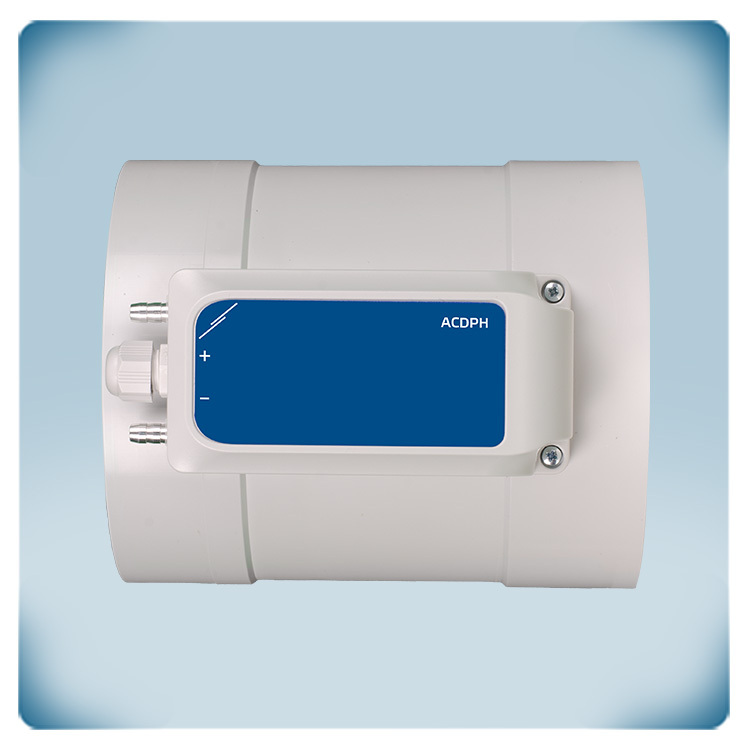

Кругла моторизована заслінка з регулятором тиску | 125 мм
Опис продукту
Кругла моторизована заслінка (CAV) - це пристрій, який використовується в системах ОВіК для регулювання повітряного потоку в круглому повітропроводі з підтриманням постійного об'єму повітря. Регулятор CAV виконує свою функцію, регулюючи положення заслінки в повітропроводі. На відміну від механічних CAV-регуляторів, цей моторизований регулятор використовує двигун для автоматичного регулювання положення заслінки. Таким чином, він є більш точним і може управлятися дистанційно. Моторизована заслінка також має вбудований регулятор перепаду тиску для керування двигуном і підтримання постійного перепаду тиску на бажаному рівні.
Цей регулятор CAV сумісний зі стандартними повітропроводами діаметром 125 мм і живиться від напруги 24 VDC (PoM). Він має можливість регулювати повітряні потоки зі швидкістю від 0 до 10 м/с. Заданне значення, мінімальне і максимальне положення заслінки клапана та всі інші налаштування можна регулювати за допомогою зв'язку Modbus RTU.
Щоб запобігти витоку повітря, заслінка і корпус клапана повинні бути герметичними. Герметичність є важливою характеристикою кругових CAV-контролерів, оскільки вона може підвищити комфорт, знизити рівень шуму і підвищити ефективність пристроїв. Ця заслінка забезпечує герметичність класу 4, а герметичність корпусу класифікується як клас D відповідно до EN 1751.
Круглі заслінки CAV використовуються в різних сферах, таких як лікарні, лабораторії та чисті приміщення.
Додаткові характеристики та опис
Гарантує постійний об'єм подачі повітря
Ця кругова моторизована заслінка має вбудований регулятор тиску. Положення заслінки автоматично регулюється, щоб підтримувати перепад тиску (об'ємний потік повітря або швидкість повітря) постійним на заданому рівні. У разі сильних коливань потреби в свіжому повітрі в різних приміщеннях будівлі, цей регулювальний клапан може гарантувати постійну подачу повітря в певну кімнату. Цей регулятор також називається CAV (Constant Air Volume - постійний об'єм повітря). Заданне значення можна регулювати за допомогою зв'язку Modbus RTU або через хмарну платформу SenteraWeb.
Ця кругова моторизована заслінка має вбудований регулятор тиску. Положення заслінки автоматично регулюється, щоб підтримувати перепад тиску (об'ємний потік повітря або швидкість повітря) постійним на заданому рівні. У разі сильних коливань потреби в свіжому повітрі в різних приміщеннях будівлі, цей регулювальний клапан може гарантувати постійну подачу повітря в певну кімнату. Цей регулятор також називається CAV (Constant Air Volume - постійний об'єм повітря). Заданне значення можна регулювати за допомогою зв'язку Modbus RTU або через хмарну платформу SenteraWeb.
Мінімальний опір повітря призводить до енергозаощадження

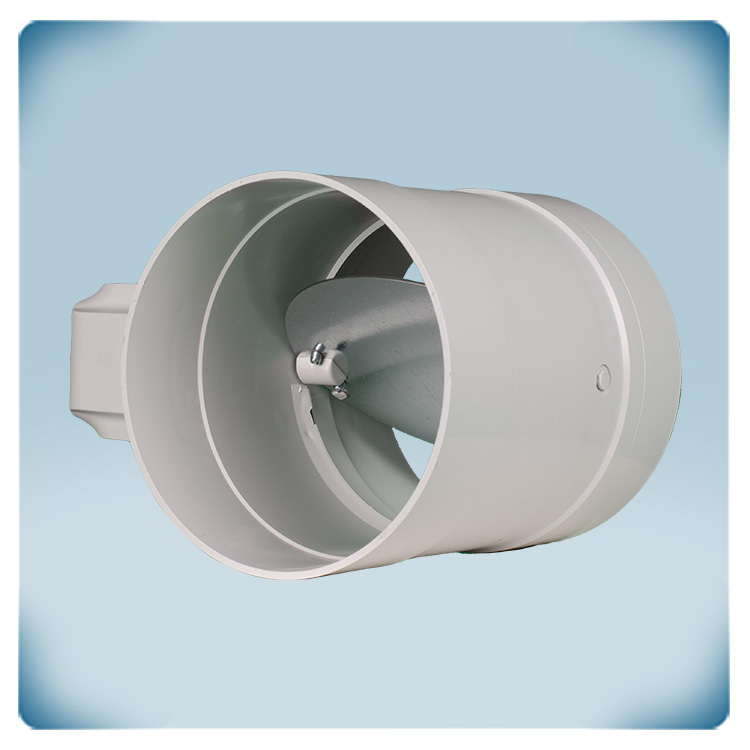

Цей круглий клапан можна використовувати в поєднанні зі стандартними круглими повітропроводами діаметром 125 мм. Круглі повітропроводи можна вставляти всередину клапана. Щоб гарантувати герметичність системи, перехід між повітропроводом і заслінкою повинен бути ущільнений алюмінієвою стрічкою. Заслінка не створює додаткового опору повітрю, оскільки повітропроводи можна вставити в заслінку. Це підвищує ефективність всієї системи. Опір і перепади тиску знижуються до абсолютного мінімуму. Як наслідок, споживання енергії вентиляторами буде значно нижчим.
Цей круглий клапан можна використовувати в поєднанні зі стандартними круглими повітропроводами діаметром 125 мм. Круглі повітропроводи можна вставляти всередину клапана. Щоб гарантувати герметичність системи, перехід між повітропроводом і заслінкою повинен бути ущільнений алюмінієвою стрічкою. Заслінка не створює додаткового опору повітрю, оскільки повітропроводи можна вставити в заслінку. Це підвищує ефективність всієї системи. Опір і перепади тиску знижуються до абсолютного мінімуму. Як наслідок, споживання енергії вентиляторами буде значно нижчим.
Скорочення часу встановлення
Зв'язок Modbus RTU і напруга живлення 24 VDC можуть бути підключені за допомогою одного кабелю UTP - ми називаємо це Power over Modbus або PoM. Для полегшення підключення ми рекомендуємо використовувати блоки живлення Sentera на 24 VDC з роз'ємом RJ45. Ці блоки живлення забезпечують захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 VDC підвищує безпеку та надійність вашої системи. Цей контролер CAV також можна підключити через клемну колодку. Переконайтеся, що живлення не подається одночасно через клемну колодку і через роз'єм RJ45!
Зв'язок Modbus RTU і напруга живлення 24 VDC можуть бути підключені за допомогою одного кабелю UTP - ми називаємо це Power over Modbus або PoM. Для полегшення підключення ми рекомендуємо використовувати блоки живлення Sentera на 24 VDC з роз'ємом RJ45. Ці блоки живлення забезпечують захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 VDC підвищує безпеку та надійність вашої системи. Цей контролер CAV також можна підключити через клемну колодку. Переконайтеся, що живлення не подається одночасно через клемну колодку і через роз'єм RJ45!
Простий у використанні
Бажане значення перепаду тиску можна налаштувати за допомогою зв'язку Modbus RTU. Після запису бажаного значення в регістр Modbus Holding 25 внутрішній контролер CAV автоматично відрегулює положення заслінки і буде підтримувати перепад тиску на постійному рівні. Огляд повної карти регістрів Modbus (всі регульовані параметри) можна завантажити вгорі цієї сторінки.
Бажане значення перепаду тиску можна налаштувати за допомогою зв'язку Modbus RTU. Після запису бажаного значення в регістр Modbus Holding 25 внутрішній контролер CAV автоматично відрегулює положення заслінки і буде підтримувати перепад тиску на постійному рівні. Огляд повної карти регістрів Modbus (всі регульовані параметри) можна завантажити вгорі цієї сторінки.
Хмарне підключення для дистанційного керування
Контролер ACDPH CAV може працювати автономно, його можна інтегрувати в мережу Modbus RTU або підключити до SenteraWeb - онлайн-порталу HVAC. При підключенні до SenteraWeb можливе дистанційне керування та моніторинг контролера CAV. SenteraWeb має планувальник днів і тижнів для визначення різних режимів роботи в певні моменти тижня. Коли перепад тиску виходить за межі діапазону, різним користувачам можуть бути надіслані оповіщення та повідомлення.
Контролер ACDPH CAV може працювати автономно, його можна інтегрувати в мережу Modbus RTU або підключити до SenteraWeb - онлайн-порталу HVAC. При підключенні до SenteraWeb можливе дистанційне керування та моніторинг контролера CAV. SenteraWeb має планувальник днів і тижнів для визначення різних режимів роботи в певні моменти тижня. Коли перепад тиску виходить за межі діапазону, різним користувачам можуть бути надіслані оповіщення та повідомлення.

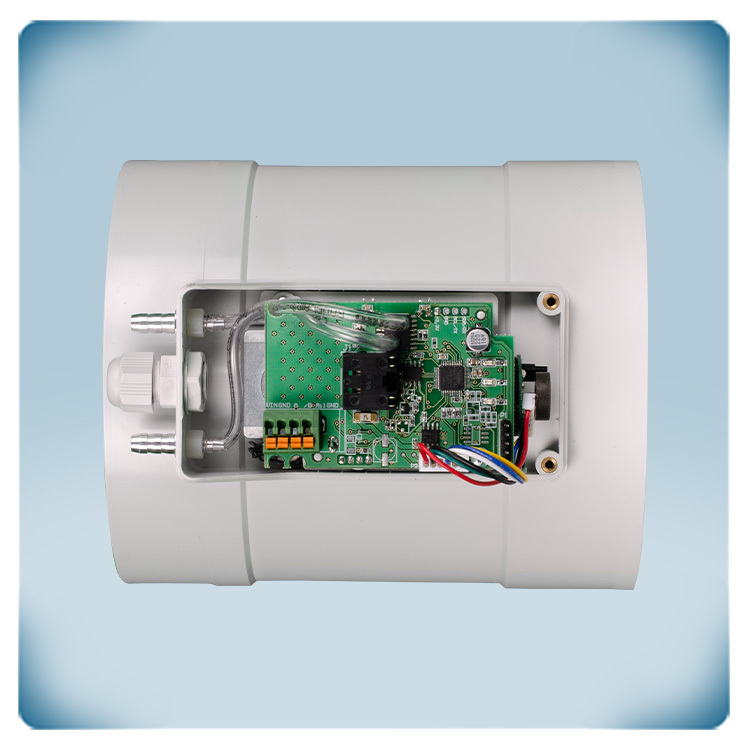

Вбудований привід з контролером CAV

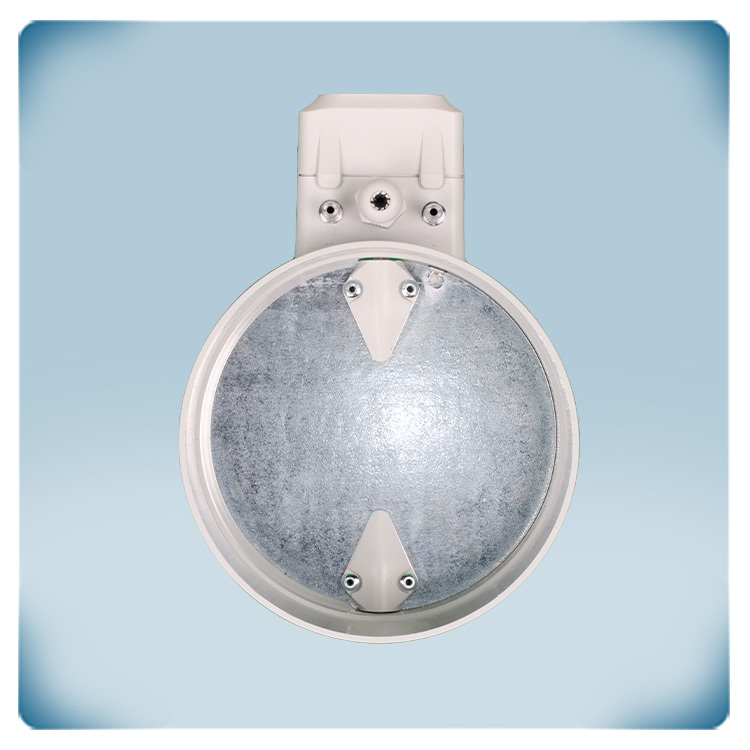

Заслінка виготовлена з високоякісного пластику r-ABS. Цей матеріал надзвичайно термостійкий, дуже міцний і добре захищає від ударів. Металева заслінка клапана захищена від корозії.
Заслінка виготовлена з високоякісного пластику r-ABS. Цей матеріал надзвичайно термостійкий, дуже міцний і добре захищає від ударів. Металева заслінка клапана захищена від корозії.
