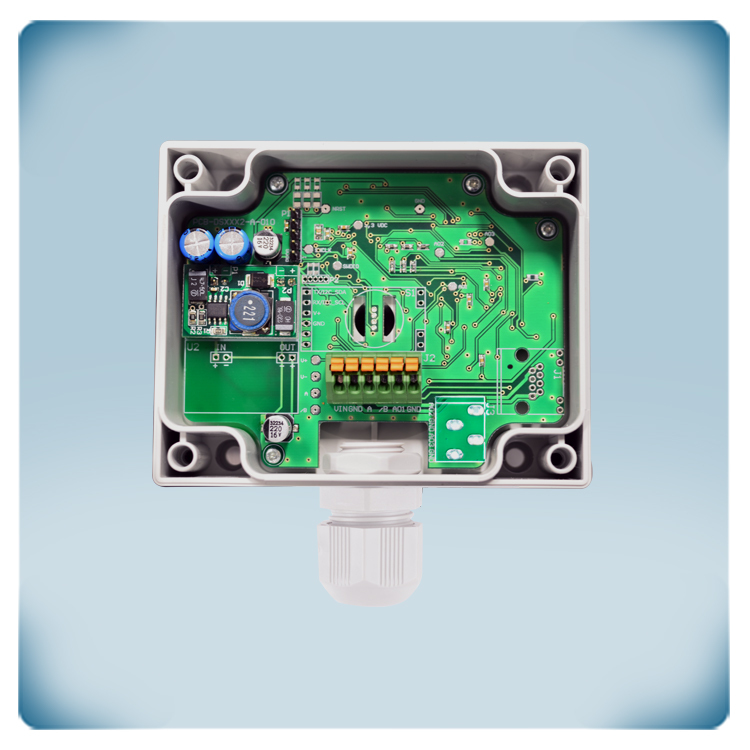

.webp "Перетворювач температури і вологості клас захисту IP65")

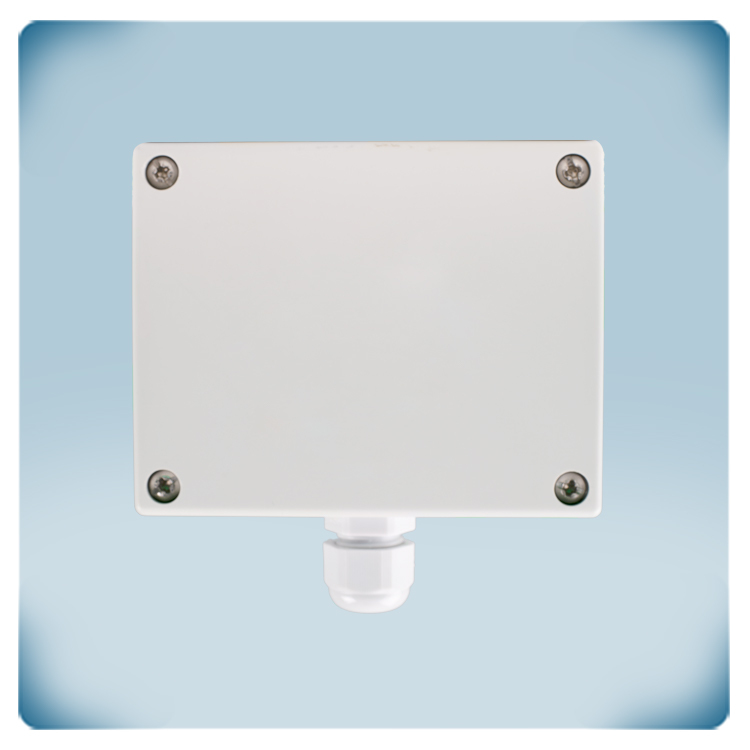

.webp "Перетворювач температури і вологості, захист IP65")
декларація CE
Канальний перетворювач температури і вологості, 24 VDC
Опис продукту
Канальний датчик температури та вологості з вбудованим регулятором швидкості вентилятора. Напруга живлення 24 VDC.
Алгоритм датчика контролює один аналоговий / модулюючий вихід на основі виміряних значень температури та відносної вологості, який можна використовувати для безпосереднього управління ЕС вентилятором, регулятором швидкості обертання AC вентилятора або заслінкою з приводом. На основі виміряних значень розраховується точка роси. Тип виводу можна вибрати. Тип виходу за замовчуванням – 0-10 Вольт.
Всі вимірювання та вихідне значення доступні через Modbus RTU. Усі налаштування можна змінити через Modbus RTU.
Ступінь захисту корпуса: IP54, зонда: IP20. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Оптимізовано для повітроводів
Датчик ОВіК вимірює температуру, відносну вологість в повітропроводах. На підставі виміряних значень температури і відносної вологості розраховується температура точки роси. Алгоритм датчика керує виходом, який змінюється автоматично залежно від найвищого значення температури або вологості, тобто найвище з двох значень передається на вихід.
Як це працює?
Робочий діапазон вимірювання температури датчика: -30—70 °C, відносної вологості: 0—100 %. Мінімальна швидкість повітряного потоку має становити 1 м / сек. Алгоритм датчика контролює тільки один вихід. Вихід може безпосередньо управляти ЄС вентилятором, регулятором швидкості АС вентилятора або приводом заслінки. Вихідне значення змінюється пропорційно залежно до виміряної температури, відносної вологості. Наприклад, як тільки температура або відносна вологість наблизяться до максимального ріня, швидкість вентилятора збільшиться або заслінка відкриється.
Робочий діапазон вимірювання температури датчика: -30—70 °C, відносної вологості: 0—100 %. Мінімальна швидкість повітряного потоку має становити 1 м / сек. Алгоритм датчика контролює тільки один вихід. Вихід може безпосередньо управляти ЄС вентилятором, регулятором швидкості АС вентилятора або приводом заслінки. Вихідне значення змінюється пропорційно залежно до виміряної температури, відносної вологості. Наприклад, як тільки температура або відносна вологість наблизяться до максимального ріня, швидкість вентилятора збільшиться або заслінка відкриється.
Простота у використанні!
Цей датчик не вимагає конфігурації. Після установки він відразу ж готовий до використання. Налаштування за замовчуванням підходять для більшості додатків. Якщо необхідно, всі налаштування можна змінити через Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб він був сумісний з іншими пристроями: 0-10 VAC / 0-20 мА / 0-100% ШІМ / Modbus RTU. Карта регістрів Modbus забезпечує повний огляд всіх регульованих налаштувань.
Цей датчик не вимагає конфігурації. Після установки він відразу ж готовий до використання. Налаштування за замовчуванням підходять для більшості додатків. Якщо необхідно, всі налаштування можна змінити через Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб він був сумісний з іншими пристроями: 0-10 VAC / 0-20 мА / 0-100% ШІМ / Modbus RTU. Карта регістрів Modbus забезпечує повний огляд всіх регульованих налаштувань.
Підключення двигуна
Живлення 24 VDC. Клеми заземлення джерела живлення (V-) і виходу (GND) внутрішньо не підключені. Це означає, що для підключення цього датчика потрібен 4-провідний кабель. Більшість джерел живлення 24 VDC забезпечують захист від короткого замикання, перевантаження і перенапруги. Напруга живлення 24 VDC підвищує безпеку і надійність вашої установки.
Монтаж
Датчик призначений для встановлення в вентиляційних повітроводах з використанням фланця. Датчик буде функціонувати краще, якщо він буде встановлений на прямій ділянці повітроводу. Розташуйте датчик правильно у напрямку повітряного потоку. Уникайте встановлення в зонах з турбулентним повітрям, поруч з фільтрами, вентиляторами, охолоджувальними змієвикамі тощо. Встановлення датчика поблизу інших пристроїв, які можуть завдавати електромагнітних перешкод, може вплинути на точність вимірювань. Використовуйте екрановані кабелі в місцях із високими рівнями електромагнітних перешкод. Зберігайте щонайменше 15 см відстані між лініями датчиків і лініями електропередач 230 VAC. Прочитайте уважно інструкцію встановлення для більш детальної інформації.
Живлення 24 VDC. Клеми заземлення джерела живлення (V-) і виходу (GND) внутрішньо не підключені. Це означає, що для підключення цього датчика потрібен 4-провідний кабель. Більшість джерел живлення 24 VDC забезпечують захист від короткого замикання, перевантаження і перенапруги. Напруга живлення 24 VDC підвищує безпеку і надійність вашої установки.
Монтаж
Датчик призначений для встановлення в вентиляційних повітроводах з використанням фланця. Датчик буде функціонувати краще, якщо він буде встановлений на прямій ділянці повітроводу. Розташуйте датчик правильно у напрямку повітряного потоку. Уникайте встановлення в зонах з турбулентним повітрям, поруч з фільтрами, вентиляторами, охолоджувальними змієвикамі тощо. Встановлення датчика поблизу інших пристроїв, які можуть завдавати електромагнітних перешкод, може вплинути на точність вимірювань. Використовуйте екрановані кабелі в місцях із високими рівнями електромагнітних перешкод. Зберігайте щонайменше 15 см відстані між лініями датчиків і лініями електропередач 230 VAC. Прочитайте уважно інструкцію встановлення для більш детальної інформації.
Якість повітря
Всі сенсорні елементи відкалібровані і випробувані на нашому заводі. Ми використовуємо тільки якісні сенсорні елементи і комплектуючі матеріали. Довгострокова стабільність і точність. Корпус має клас захисту IP54. Чутливий елемент вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між повітряним потоком і чутливим елементом. Всі датчики мають ступінь захисту IP20.
∞ Як вимірювати та контролювати якість повітря?
Всі сенсорні елементи відкалібровані і випробувані на нашому заводі. Ми використовуємо тільки якісні сенсорні елементи і комплектуючі матеріали. Довгострокова стабільність і точність. Корпус має клас захисту IP54. Чутливий елемент вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між повітряним потоком і чутливим елементом. Всі датчики мають ступінь захисту IP20.
∞ Як вимірювати та контролювати якість повітря?
