Технічні дані
Канальний датчик CO2 із захистом від корозії, живлення AC - DC
Опис продукту
Канальний датчик CO2 покритий антикорозійним і стійким до аміаку покриттям, що робить його придатним для використання в сільському господарстві, садівництві або інших жорстких умовах: теплиці, грибоводство, господарства по розведенню риби тощо. Датчик вимірює СО2, температуру, відносну вологість та визначає точку роси. Ця модель датчика має живлення 18-34 VDC / 15-24 VAC ± 10%.
Три аналогові виходи які можна вибрати через Modbus RTU: 0-10 VDC, 0-20 мА або 0-100% ШІМ. Програмне забезпечення легко оновлювати і змінювати всі налаштування через Modbus RTU.
► Диапазони вимірювання
Температура: 0—50 °C
Відносна вологість: 0—100 % rH, (без конденсату)
CO2: 0—10 000 ppm
► Точність: ±0,4 °C; ±3 % rH; ±30 ppm CO2
► Мін. швидкість повітряного потоку 1 м / сек
Ступінь захисту корпуса: IP54, зонда: IP20. Має з'ємний елемент датчика CO2 для зручної калібровки і перевірки. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Оптимізовано для повітропроводів
Люди виділяють CO2 або вуглекислий газ під час дихання. Це робить концентрацію СО2 хорошим показником зайнятості та рівня активності у приміщенні. У багатьох додатках датчики CO2 використовуються згідно вимог щодо встановлення вентиляції. Цей датчик ОВіК вимірює температуру, відносну вологість і CO2 у повітроводах. На основі температури та вологості повітря розраховується точка роси. Цей датчик буде працювати найкраще, якщо він встановлений у прямій частині повітропроводу. Уникайте установки в турбулентних зонах повітря поблизу фільтрів, вентиляторів, охолоджувальних змійовиків тощо. Розташуйте датчик правильно відповідно до напрямку потоку повітря. Для отримання більш детальної інформації зверніться до інструкцій з монтажу.
Люди виділяють CO2 або вуглекислий газ під час дихання. Це робить концентрацію СО2 хорошим показником зайнятості та рівня активності у приміщенні. У багатьох додатках датчики CO2 використовуються згідно вимог щодо встановлення вентиляції. Цей датчик ОВіК вимірює температуру, відносну вологість і CO2 у повітроводах. На основі температури та вологості повітря розраховується точка роси. Цей датчик буде працювати найкраще, якщо він встановлений у прямій частині повітропроводу. Уникайте установки в турбулентних зонах повітря поблизу фільтрів, вентиляторів, охолоджувальних змійовиків тощо. Розташуйте датчик правильно відповідно до напрямку потоку повітря. Для отримання більш детальної інформації зверніться до інструкцій з монтажу.
Як це працює?
Цей датчик має три аналогових виходи. Кожен з них передає одне з виміряних значень. Наприклад, за замовчуванням вихід 1 передаватиме 0 В при 0 ° C і 10 В при 50 ° C. Кожне вихідне значення пропорційно змінюється у залежності від виміряної температури, вологості або концентрації CO2. Виміряна температура доступна через вихід 1, відносна вологість через вихід 2 і концентрація CO2 через вихід 3.
Легко використовувати!
Цей датчик не вимагає налаштувань. Після установки він готовий до використання. Налаштування за замовчуванням підходять для більшості додатків. При необхідності, Ви можете змінити установки через Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб він був сумісний з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ. Карта регістрів Modbus забезпечує повний огляд всіх регульованих налаштувань.
3-дротове з'єднання
Цей датчикживиться 24 VDC або 24 VAC. Він призначений для 3-дротового з'єднання. Заземлення виходу (GND) внутрішньо підключено до заземлення напруги живлення (V-). Не підключайте цю загальну масу до інших пристроїв, які живляться від постійної напруги.
Цей датчикживиться 24 VDC або 24 VAC. Він призначений для 3-дротового з'єднання. Заземлення виходу (GND) внутрішньо підключено до заземлення напруги живлення (V-). Не підключайте цю загальну масу до інших пристроїв, які живляться від постійної напруги.
Монтаж
Датчик можна встановлювати на круглих та прямокутних вентиляційних каналах. Отвір для зонда датчика має бути розташований в центрі повітропровода, а отвори для вимірювання СО2 мають бути повернуті під прямим кутом до руху повітряного потоку. Завжди використовуйте фланець для установки датчика на круглих каналах, а на прямокутних каналах можна встановити без фланця. Датчик не можна встановлювати в турбулентних зонах, необхідно обрати пряму ділянку труби або повітропроводу без перешкод та поворотів поряд. Рекомендована для монтажу відстань - 7,5 діаметрів повітропроводу нижче по потоку повітря і не менше 3 діаметрів повітропроводу перед поворотами або перешкодами потоку. Уникайте установки поруч фільтрів, вентиляторів тощо, таке електронне обладнання може вплинути на показання вимірювань. Використовуйте екрановані кабелі в місцях із високими рівнями електромагнітних перешкод. Зберігайте принаймні 15 см відстані між лініями датчиків і лініями електропередач 230 VAC.
Інноваційний алгоритм автокалібрування
Алгоритм автокалібрування ABC увімкнено за замовчуванням. Цей алгоритм розроблено для використання в програмах, де концентрація CO2 падає до зовнішніх умов навколишнього середовища 400 ppm принаймні один раз (15 хвилин) протягом 7 днів, що зазвичай спостерігається під час періодів, коли в приміщенні немає людей. Датчик досягне своєї робочої точності через 25 годин безперервної роботи після того, як він зазнав впливу еталонного рівня повітря з навколишнього середовища при 400 ppm ± 10 ppm CO2.
Датчик можна встановлювати на круглих та прямокутних вентиляційних каналах. Отвір для зонда датчика має бути розташований в центрі повітропровода, а отвори для вимірювання СО2 мають бути повернуті під прямим кутом до руху повітряного потоку. Завжди використовуйте фланець для установки датчика на круглих каналах, а на прямокутних каналах можна встановити без фланця. Датчик не можна встановлювати в турбулентних зонах, необхідно обрати пряму ділянку труби або повітропроводу без перешкод та поворотів поряд. Рекомендована для монтажу відстань - 7,5 діаметрів повітропроводу нижче по потоку повітря і не менше 3 діаметрів повітропроводу перед поворотами або перешкодами потоку. Уникайте установки поруч фільтрів, вентиляторів тощо, таке електронне обладнання може вплинути на показання вимірювань. Використовуйте екрановані кабелі в місцях із високими рівнями електромагнітних перешкод. Зберігайте принаймні 15 см відстані між лініями датчиків і лініями електропередач 230 VAC.
Інноваційний алгоритм автокалібрування
Алгоритм автокалібрування ABC увімкнено за замовчуванням. Цей алгоритм розроблено для використання в програмах, де концентрація CO2 падає до зовнішніх умов навколишнього середовища 400 ppm принаймні один раз (15 хвилин) протягом 7 днів, що зазвичай спостерігається під час періодів, коли в приміщенні немає людей. Датчик досягне своєї робочої точності через 25 годин безперервної роботи після того, як він зазнав впливу еталонного рівня повітря з навколишнього середовища при 400 ppm ± 10 ppm CO2.
Захищений від корозії та стійкий до аміаку

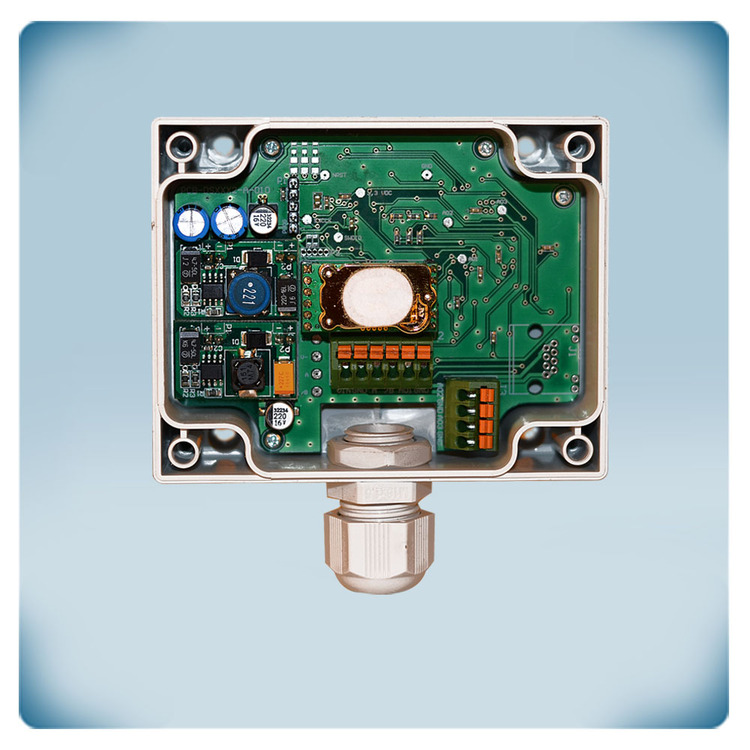

Електронні компоненти та друкована плата цього датчика оброблені антикорозійним та аміакостійким покриттям. Це робить його придатним для сільськогосподарського сектору або застосування в місцях з підвищеною вологістю. Кожен датчик відкалібрований і випробуваний на нашому заводі. У малоймовірному випадку виходу з ладу елемента датчика CO2, цей модуль можна замінити. Ми використовуємо високоякісні сенсорні елементи та компоненти. Це забезпечує довгострокову стабільність і точність датчика. Захист IP54. Елемент датчика вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між потоком повітря та сенсорним елементом. Датчик забезпечує захист IP20.
