Канальний датчик температури і вологості, 24 VDC
Опис продукту
Канальний датчик температури та вологості для системах ОВіК. На основі виміряних значень розраховується точка роси.
Напруга живлення становить 24 VDC. Imax 80 мA.
Датчик має 3 на вибір аналогових / модулюючих виходи: температура, відносна вологість та температура або відносна вологість. Виміряні значення передаються через три аналогових виходи та через Modbus RTU. Тип виводу можна вибрати. Усі налаштування можна змінити через Modbus RTU.
Ступінь захисту корпуса IP54, зонда IP20. Всі сенсорні елементи відкалібровані і випробувані на нашому заводі. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Оптимізовано для повітропроводів
Цей датчик ОВіК вимірює температуру та відносну вологість у повітроводах. На основі виміряних значень розраховується точка роси. Цей датчик буде працювати найкраще, якщо він встановлений у прямій частині повітропроводу. Уникайте установки в турбулентних зонах повітря поблизу фільтрів, вентиляторів, охолоджувальних змійовиків тощо. Розташуйте датчик правильно відповідно до напрямку потоку повітря. Для отримання більш детальної інформації зверніться до інструкцій з монтажу.
Як він працює?
Робочий діапазон вимірювання температури датчика: -30—70 °C, відносної вологості: 0—100 %. Мінімальна швидкість повітряного потоку має становити 1 м / сек.
Цей датчик має три аналогових виходи. Кожен з них передає одне з виміряних значень. Наприклад, за замовчуванням вихід 1 передаватиме 0 В при 0 ° C і 10 В при 50 ° C. Кожне вихідне значення пропорційно змінюється в залежності від виміряної температури або відносної вологості. За замовчуванням, виміряна температура доступна через вихід 1, а відносна вологість - через вихід 2. Вихід 3 деактивовано за замовчуванням, але також може передавати температуру або відносну вологість.
Простота підключення!

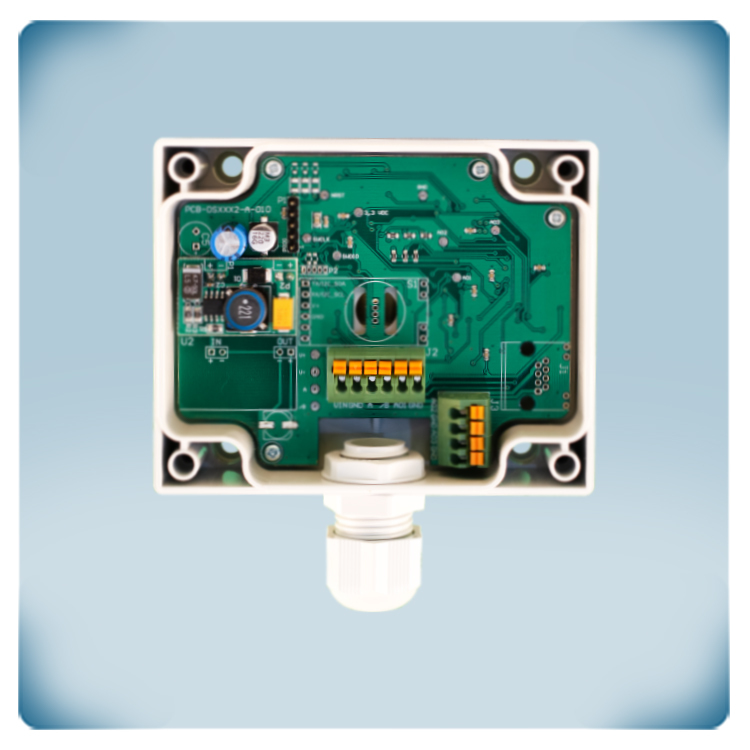

Клемні колодки із затискачем скорочують час підключення та монтажу. Вони усувають потребу в плановому обслуговуванні та гарантують надійний контакт міцних або багатожильних проводів. Напруга живлення становить 24 VDC. Клеми заземлення джерела живлення (V-) та виходу (GND) внутрішньо не з'єднані. Це означає, що для підключення цього датчика потрібен 4-провідний кабель. Більшість блоків живлення 24 VDC забезпечують захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 VDC підвищує безпеку та надійність вашої установки.
Простий у використанні!
Цей датчик не вимагає ніякої конфігурації. Після установки він готовий до використання. Налаштування за замовчуванням підійдуть для більшості програм. При необхідності, налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100 % ШІМ / Modbus RTU. Карта регістру Modbus надає повний огляд усіх регульованих налаштувань.
Монтаж

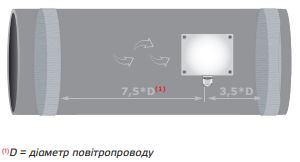

Цей датчик можна встановлювати в круглих повітроводах за допомогою гнучкого фланцю. Датчик необхідно встановлювати на прямому відрізку вентиляційного каналу, щоб уникнути турбулентності, на відстані 7,5 діаметрів повітропровода нижче по потоку і не менше 3 діаметрів перед поворотами або перешкодами потоку. Уникайте установки поруч фільтрів, вентиляторів тощо. Чутливий елемент датчика має бути встановлений під прями кутом до повітряного потоку, щоб повітря повністю проходило крізь спеціальні отвори.
Рекомендовані параметри навколишнього середовища
Для надійної і довгострокової експлуатації пристрою температура довкілля має бути в межах -0—50 °C, а відносна вологість 5-85% та без утворення конденсату. Завжди підключайте пристрій коли він повністю сухий.
Для надійної і довгострокової експлуатації пристрою температура довкілля має бути в межах -0—50 °C, а відносна вологість 5-85% та без утворення конденсату. Завжди підключайте пристрій коли він повністю сухий.
Висока якість
Цей датчик ОВіК виробляється в Європі. Кожен датчик відкалібрований і випробуваний
на нашому заводі. Ми використовуємо високоякісні сенсорні елементи та компоненти. Це забезпечує довгострокову стабільність і точність датчика. Корпус забезпечує захист IP54. Елемент датчика вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між потоком повітря та сенсорним елементом. Датчик має захист IP20.
