Канальний датчик температури і вологості, 24 VAC - VDC
Опис продукту
Датчик температури і вологості в повітрі для систем ОВіК. Він вимірює температуру та відносну вологість. На основі виміряних значень розраховується точка роси.
Напруга живлення становить 24 VDC / 24 VAC.
Виміряні значення передаються через три аналогових виходи та через Modbus RTU. Тип виводу можна вибрати. Усі налаштування можна змінити через Modbus RTU.
Ступінь захисту корпуса IP54, зонда IP20. Всі сенсорні елементи відкалібровані і випробувані на нашому заводі. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Оптимізований для повітроводів
Датчик ОвіК вимірює температуру та відносну вологість повітря в повітропроводах. На основі цих вимірювань розраховується точка роси. Цей датчик найкраще функціонуватиме, якщо його встановити на прямій ділянці повітропроводу. Уникайте установки в турбулентних повітряних зонах поблизу фільтрів, вентиляторів, охолоджувальних спіралей тощо. Розташуйте датчик правильно по відношенню до напрямку повітряного потоку. Для більш детальної інформації, будь-ласка, зверніться до інструкцій з монтажу.
Як це працює?
Робочий діапазон вимірювання температури датчика: -30—70 °C, відносної вологості: 0—100 %. Мінімальна швидкість повітряного потоку має становити 1 м / сек. Цей датчик має три аналогових виходи. Кожен з них передає одне із виміряних значень. Наприклад, за замовчуванням вихід 1 передаватиме 0 В при 0 ° C і 10 В при 50 ° C. Кожне вихідне значення пропорційно змінюється залежно від виміряної температури або відносної вологості. За замовчуванням, виміряна температура доступна через вихід 1, а відносна вологість - через вихід 2. Вихід 3 за замовчуванням деактивований, але також може передавати температуру або відносну вологість.
Робочий діапазон вимірювання температури датчика: -30—70 °C, відносної вологості: 0—100 %. Мінімальна швидкість повітряного потоку має становити 1 м / сек. Цей датчик має три аналогових виходи. Кожен з них передає одне із виміряних значень. Наприклад, за замовчуванням вихід 1 передаватиме 0 В при 0 ° C і 10 В при 50 ° C. Кожне вихідне значення пропорційно змінюється залежно від виміряної температури або відносної вологості. За замовчуванням, виміряна температура доступна через вихід 1, а відносна вологість - через вихід 2. Вихід 3 за замовчуванням деактивований, але також може передавати температуру або відносну вологість.
Легко підключити!
Клемні колодки з затискачем скорочують час монтажу. Вони усувають необхідність в регулярному обслуговуванні і гарантують надійний контакт для одножильних або багатожильних проводів. Цей датчик може живитися від 24 VDC або від 24 VAC. Призначений для 3-х провідного підключення. Заземлення вхідного живлення (V-) постійно підключено до заземлення аналогового виходу (GND). Переконайтеся, що загальне заземлення не підключено до інших пристроїв, які живляться від постійної напруги.
Клемні колодки з затискачем скорочують час монтажу. Вони усувають необхідність в регулярному обслуговуванні і гарантують надійний контакт для одножильних або багатожильних проводів. Цей датчик може живитися від 24 VDC або від 24 VAC. Призначений для 3-х провідного підключення. Заземлення вхідного живлення (V-) постійно підключено до заземлення аналогового виходу (GND). Переконайтеся, що загальне заземлення не підключено до інших пристроїв, які живляться від постійної напруги.
Простий у використанні!
Цей датчик не потребує конфігурації. Після встановлення він готовий до використання. Налаштування за замовчуванням будуть застосовуватися для більшості програм. При необхідності, налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ / Modbus RTU. Карта реєстру Modbus забезпечує повний огляд усіх регульованих налаштувань.
Монтаж

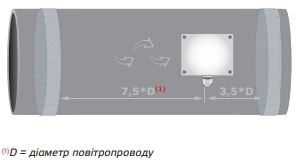

Цей датчик можна встановлювати в круглих повітроводах за допомогою гнучкого фланцю. Датчик необхідно встановлювати на прямому відрізку вентиляційного каналу, щоб уникнути турбулентності, на відстані 7,5 діаметрів повітропровода нижче по потоку і не менше 3 діаметрів перед поворотами або перешкодами потоку. Уникайте установки поруч фільтрів, вентиляторів тощо. Чутливий елемент датчика має бути встановлений під прями кутом до повітряного потоку, щоб повітря повністю проходило крізь спеціальні отвори.
Цей датчик не потребує конфігурації. Після встановлення він готовий до використання. Налаштування за замовчуванням будуть застосовуватися для більшості програм. При необхідності, налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ / Modbus RTU. Карта реєстру Modbus забезпечує повний огляд усіх регульованих налаштувань.
Монтаж
Цей датчик можна встановлювати в круглих повітроводах за допомогою гнучкого фланцю. Датчик необхідно встановлювати на прямому відрізку вентиляційного каналу, щоб уникнути турбулентності, на відстані 7,5 діаметрів повітропровода нижче по потоку і не менше 3 діаметрів перед поворотами або перешкодами потоку. Уникайте установки поруч фільтрів, вентиляторів тощо. Чутливий елемент датчика має бути встановлений під прями кутом до повітряного потоку, щоб повітря повністю проходило крізь спеціальні отвори.
Висока якість

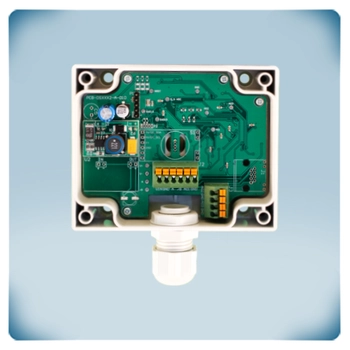

Датчик ОвіК виробляється в Європі. Кожен датчик відкалібрований та пройшов випробування на нашому заводі. Ми використовуємо сенсорні елементи та компоненти високої якості. Це забезпечує довготривалу стабільність і точність датчика. Захист IP54. Чутливий елемент вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між потоком повітря та сенсорним елементом. Сенсорний зонд забезпечує захист IP20.
Датчик ОвіК виробляється в Європі. Кожен датчик відкалібрований та пройшов випробування на нашому заводі. Ми використовуємо сенсорні елементи та компоненти високої якості. Це забезпечує довготривалу стабільність і точність датчика. Захист IP54. Чутливий елемент вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між потоком повітря та сенсорним елементом. Сенсорний зонд забезпечує захист IP20.
