Технічні дані

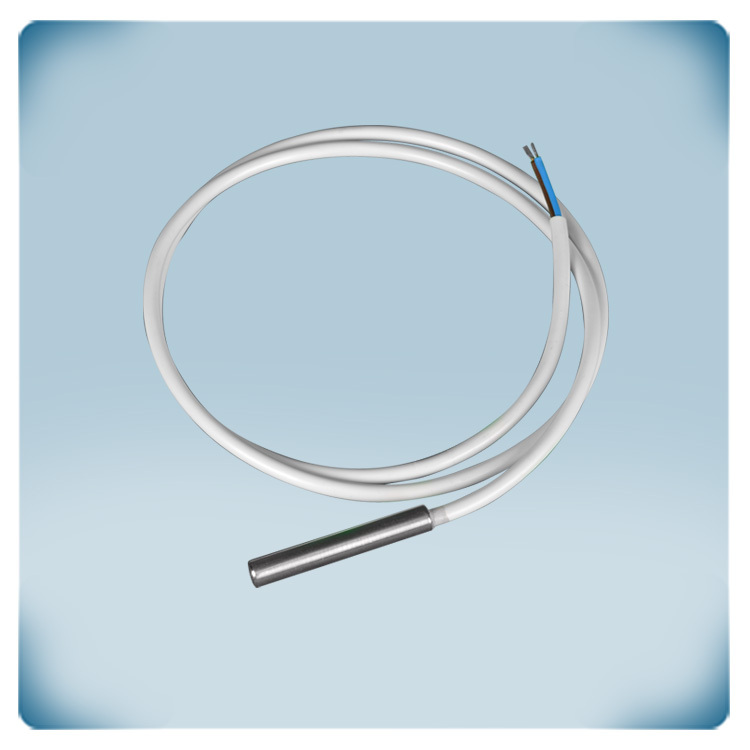

Датчик температури PT100, неекранований кабель, довжина 1 м
Опис продукту
FLTSN-P - це пасивний датчик температури, який відрізняється довгостроковою стабільністю температурних характеристик завдяки використанню платинового чутливого елемента - PT100. Елемент датчика герметизований епоксидною смолою у трубці з нержавіючої сталі (53 x 8 мм).
Цей температурний зонд має позитивний температурний коефіцієнт опору: коли температура підвищується, опір зростає. При 0 °C опір становить 100 Ом.
Інтегрований кабель має довжину 1 м. Кабель неекранований і має 2 скручених дроти (2 x 0,5 мм²). Переріз кабелю 0,5 мм2.
Документи
Додаткові характеристики та опис
Як це працює?
Датчик температури вимірює температуру навколишнього середовища за допомогою платинового елемента (PT100). Елемент датчика має електричний опір 100 Ом при 0 ° C. Він має позитивний температурний коефіцієнт опору. Це означає, що опір збільшується при підвищенні температури навколишнього середовища. Пасивні датчики температури PT100 підключають до аналого-цифрового перетворювача, який переводить аналоговий сигнал від датчика в цифровий.
Датчик температури вимірює температуру навколишнього середовища за допомогою платинового елемента (PT100). Елемент датчика має електричний опір 100 Ом при 0 ° C. Він має позитивний температурний коефіцієнт опору. Це означає, що опір збільшується при підвищенні температури навколишнього середовища. Пасивні датчики температури PT100 підключають до аналого-цифрового перетворювача, який переводить аналоговий сигнал від датчика в цифровий.
Як підключити?
Датчик температури має неекранований 2-жильний кабель довжиною 1 м. Кабель має перетин 0,5 мм². При необхідності цей кабель можна подовжити. Чим довша довжина кабелю, тим вищий вплив опору кабелю на показники вимірювань.
Датчик температури має неекранований 2-жильний кабель довжиною 1 м. Кабель має перетин 0,5 мм². При необхідності цей кабель можна подовжити. Чим довша довжина кабелю, тим вищий вплив опору кабелю на показники вимірювань.
Трубка з нержавіючої сталі, інкапсульована в смолу
Платиновий чутливий елемент герметизорований епоксидною смолою у трубці з нержавіючої сталі (53 х 8 мм). Ступінь захисту IP65 від пилу та води.
Платиновий чутливий елемент герметизорований епоксидною смолою у трубці з нержавіючої сталі (53 х 8 мм). Ступінь захисту IP65 від пилу та води.
Рекомендовані умови експлуатації
Для ефективної та довострокової експлуатації цього датчика температура навколишнього середовища має бути в межах -20—60 °C, а відносна вологість до 95 % rH та без конденсації. Датчик має використовуватися тільки в приміщенні.
Для ефективної та довострокової експлуатації цього датчика температура навколишнього середовища має бути в межах -20—60 °C, а відносна вологість до 95 % rH та без конденсації. Датчик має використовуватися тільки в приміщенні.
