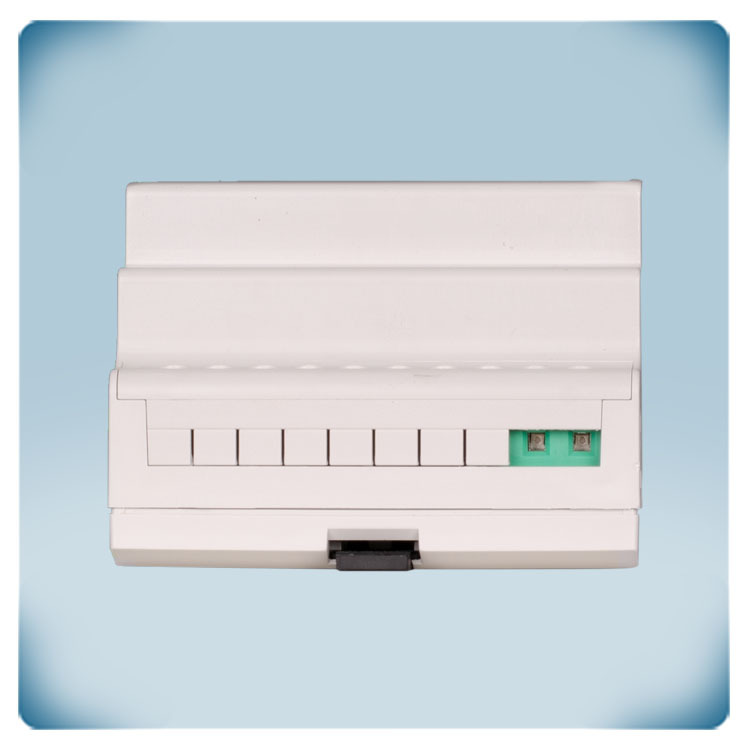

.webp "Понижуючий трансформатор, монтаж на DIN-рейку, 230 VAC, 12 VAC, 63 VА")
.webp "Понижуючий трансформатор 230 VAC, 12 VAC, 63 VА")
.webp "Гальванічно ізольований трансформатор 230 VAC, 12 VAC, 63 VА")

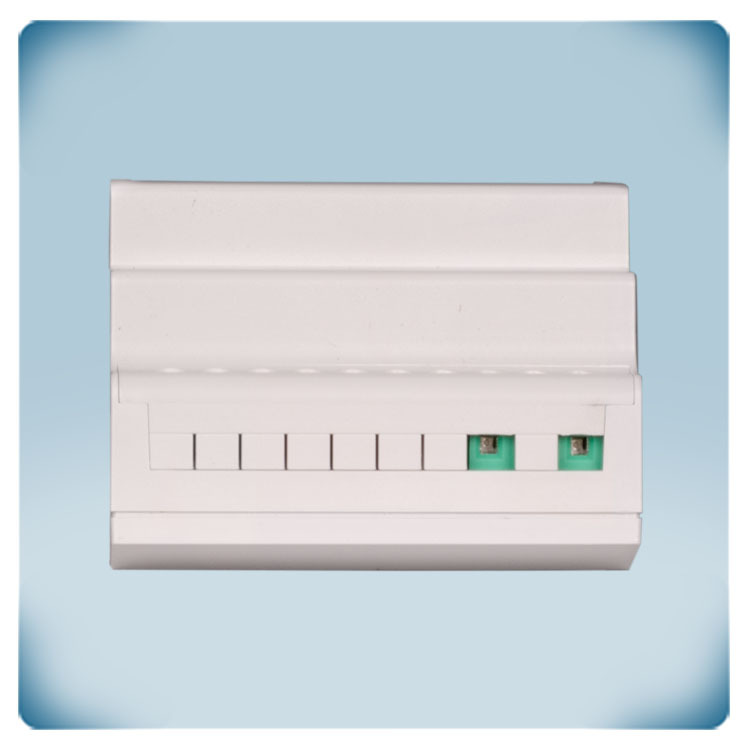

.webp "Захисний ізольований трансформатор 230 VAC, 12 VAC, 63 VА")
.webp "Безпечний ізольований трансформатор 230 VAC, 12 VAC, 63 VА з гальванічною розв'язкою")
Технічні дані
Гальванічно ізольований трансформатор 230 VAC, 12 VAC, 63 V
Опис продукту
Гальванічно ізольований трансформатор - це пристрій, який забезпечує електричну ізоляцію між двома або більше електричними ланцюгами. Трансформатори з гальванічною розв'язкою мають додатковий шар ізоляції, який гарантує повну ізоляцію між первинною та вторинною сторонами. Така ізоляція забезпечує високий рівень безпеки та захисту підключеного обладнання, запобігаючи передачі електричних перешкод або стрибків напруги.
Цей однофазний захисний трансформатор забезпечує безпечну електричну ізоляцію між первинною (вхідною) напругою 230 В змінного струму / 47-63 Гц і вторинною (вихідною) напругою 12 В змінного струму. Вбудований PTC в первинній обмотці виявляє перевантаження і короткі замикання і відключає трансформатор для запобігання перегріву. Номінальна потужність трансформатора становить 63 ВА (вольт-ампер).
Трансформатори з гальванічною розв'язкою мають безліч застосувань у різних галузях промисловості. Медичне обладнання, промислові системи управління, системи відновлюваної енергетики та аудіотехніка - ось деякі з основних сфер застосування.
Корпус може бути встановлений в електричній шафі на стандартній DIN-рейці. Трансформатор має ступінь захисту від вологи та пилу IP30.
Додаткові характеристики та опис
Серія
Серія SATD1 - це спеціальна лінійка компактних однофазних захисних розділових трансформаторів, призначених для монтажу на DIN-рейку T35. Вони забезпечують електричну ізоляцію між входом і виходом в електричному ланцюзі. Ця ізоляція має вирішальне значення для безпеки, особливо в тих випадках, коли необхідно захистити користувачів від ураження електричним струмом. Трансформатори підходять для створення ланцюгів безпечної наднизької напруги (SELV) і захисної наднизької напруги (PELV).
Серія SATD1 добре підходить для застосувань, де потрібні компактні захисні ізолюючі трансформатори, що монтуються на DIN-рейку, зі спеціальними функціями безпеки. Вони служать в якості модулів живлення на основі трансформатора, що підключаються до мережі 230 В змінного струму і забезпечують вихідну напругу 12 В змінного струму ±5% або 24 В змінного струму ±5% для підключених пристроїв.
SELV і PELV
Безпечна наднизька напруга (SELV) - це рівень напруги, який вважається безпечним за нормальних умов та за відсутності несправностей. Це означає, що навіть якщо в ланцюзі виникає несправність, напруга залишається в межах безпечного діапазону. Конкретний поріг напруги для SELV може відрізнятися залежно від регіону та стандарту, але зазвичай встановлюється на рівні 30 В або менше.
Захисна наднизька напруга (PELV) - це ще одне позначення безпеки для електричних ланцюгів. Як і SELV, ланцюги PELV працюють на рівні напруги, який є безпечним для прямого контакту. Однак PELV допускає дещо вищий рівень напруги, ніж SELV, за певних умов. Головне, щоб напруга не перевищувала рівень, який створює ризик ураження електричним струмом. Дотримання цих стандартів безпеки допомагає запобігти ураженню електричним струмом.
Гальванічна ізоляція
Первинна і вторинна обмотки гальванічно ізольовані. Це означає, що вторинна напруга і пристрій, що живиться, ізольовані від мережі. Це пригнічує електричні перешкоди і захищає від ураження електричним струмом.
Захист від короткого замикання і перевантаження
Серія SATD1 має захист від короткого замикання і перевантаження. Цей захист реалізований за допомогою вбудованого в первинну обмотку пристрою з позитивним температурним коефіцієнтом (PTC). Пристрої PTC - це термістори, які реагують на зміну температури, забезпечуючи захист від надмірного струму і потенційних пошкоджень. Однією з властивостей PTC-пристроїв є те, що в разі надмірно великого струму вони самі генерують тепло і стають високоомними. Коли двигун перевантажений або обертання двигуна зупинено (заблоковано), через нього протікає надмірний струм. Це може призвести до теплового перенапруження котушки. Пристрій PTC може ефективно захистити двигуни від такого перевантаження по струму. У разі надмірного нагрівання через коротке замикання або перевантаження вбудований PTC-зонд відключається.
Корпус для монтажу на DIN-рейку
Серія SATD1 призначена для монтажу на DIN-рейку, яка дуже поширена в промисловому обладнанні та панелях керування. Монтаж на DIN-рейку спрощує установку і дозволяє ефективно організувати електричні компоненти в шафах.
Корпус пристрою, який виготовляється на нашому власному заводі, спроектований таким чином, щоб забезпечити ступінь захисту IP30.
Щоб встановити корпус, просто натисніть на фіксуючу скобу на задній панелі пристрою - це все, що вам потрібно зробити. Це відповідає загальноприйнятій практиці організації та закріплення електричних компонентів у стандартизований спосіб, забезпечуючи надійність і простоту обслуговування в різних умовах.
Серія SATD1 - це спеціальна лінійка компактних однофазних захисних розділових трансформаторів, призначених для монтажу на DIN-рейку T35. Вони забезпечують електричну ізоляцію між входом і виходом в електричному ланцюзі. Ця ізоляція має вирішальне значення для безпеки, особливо в тих випадках, коли необхідно захистити користувачів від ураження електричним струмом. Трансформатори підходять для створення ланцюгів безпечної наднизької напруги (SELV) і захисної наднизької напруги (PELV).
Серія SATD1 добре підходить для застосувань, де потрібні компактні захисні ізолюючі трансформатори, що монтуються на DIN-рейку, зі спеціальними функціями безпеки. Вони служать в якості модулів живлення на основі трансформатора, що підключаються до мережі 230 В змінного струму і забезпечують вихідну напругу 12 В змінного струму ±5% або 24 В змінного струму ±5% для підключених пристроїв.
SELV і PELV
Безпечна наднизька напруга (SELV) - це рівень напруги, який вважається безпечним за нормальних умов та за відсутності несправностей. Це означає, що навіть якщо в ланцюзі виникає несправність, напруга залишається в межах безпечного діапазону. Конкретний поріг напруги для SELV може відрізнятися залежно від регіону та стандарту, але зазвичай встановлюється на рівні 30 В або менше.
Захисна наднизька напруга (PELV) - це ще одне позначення безпеки для електричних ланцюгів. Як і SELV, ланцюги PELV працюють на рівні напруги, який є безпечним для прямого контакту. Однак PELV допускає дещо вищий рівень напруги, ніж SELV, за певних умов. Головне, щоб напруга не перевищувала рівень, який створює ризик ураження електричним струмом. Дотримання цих стандартів безпеки допомагає запобігти ураженню електричним струмом.
Гальванічна ізоляція
Первинна і вторинна обмотки гальванічно ізольовані. Це означає, що вторинна напруга і пристрій, що живиться, ізольовані від мережі. Це пригнічує електричні перешкоди і захищає від ураження електричним струмом.
Захист від короткого замикання і перевантаження
Серія SATD1 має захист від короткого замикання і перевантаження. Цей захист реалізований за допомогою вбудованого в первинну обмотку пристрою з позитивним температурним коефіцієнтом (PTC). Пристрої PTC - це термістори, які реагують на зміну температури, забезпечуючи захист від надмірного струму і потенційних пошкоджень. Однією з властивостей PTC-пристроїв є те, що в разі надмірно великого струму вони самі генерують тепло і стають високоомними. Коли двигун перевантажений або обертання двигуна зупинено (заблоковано), через нього протікає надмірний струм. Це може призвести до теплового перенапруження котушки. Пристрій PTC може ефективно захистити двигуни від такого перевантаження по струму. У разі надмірного нагрівання через коротке замикання або перевантаження вбудований PTC-зонд відключається.
Корпус для монтажу на DIN-рейку
Серія SATD1 призначена для монтажу на DIN-рейку, яка дуже поширена в промисловому обладнанні та панелях керування. Монтаж на DIN-рейку спрощує установку і дозволяє ефективно організувати електричні компоненти в шафах.
Корпус пристрою, який виготовляється на нашому власному заводі, спроектований таким чином, щоб забезпечити ступінь захисту IP30.
Щоб встановити корпус, просто натисніть на фіксуючу скобу на задній панелі пристрою - це все, що вам потрібно зробити. Це відповідає загальноприйнятій практиці організації та закріплення електричних компонентів у стандартизований спосіб, забезпечуючи надійність і простоту обслуговування в різних умовах.
