Çift klima santrali için gelişmiş sıcaklık tabanlı kontrol sistemi.
Ünite, damper kontrollü bir baypas ile tamamlanmış bir plaka reküperatörüne sahiptir. Ayrıca, pompalı su ısıtıcısı ve sıcaklık kontrolü için 3 yollu vana içerir. Bu ünite, 3 yollu vanaya ve soğutucuya sahip bir su soğutucusuna sahiptir.
Bu çözüm, AC 3 fazlı 400 V motorlara ve motor başına maksimum 9,5 A akıma sahip iki fana sahiptir. Kapsamlı koruma sistemi hem hava hem de su donmasına karşı koruma sağlayarak aşırı koşullarda bile kesintisiz çalışma sağlar. Besleme ve egzoz damperleri üzerinde tam kontrol sağlar.
Ek özellikler ve açıklama
Bu çözüm, aşağıdaki şemada gösterilen klima santralini izlemek ve kontrol etmek için tasarlanmıştır:

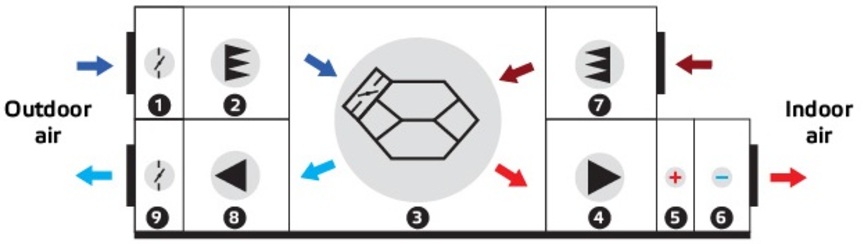

Klima santrali dokuz parçadan oluşur: besleme (1) ve egzoz (9) hava damperleri, besleme (2) ve egzoz (7) hava filtreleri, plaka reküperatörü (3), besleme (4) ve egzoz (8) fanları, hava ısıtıcı (5) ve hava soğutucu (6).Kontrol mantığı açıklaması
AHU'nun iki çalışma modu vardır - "Soğuk dönem" ve "Sıcak dönem". Çalışma modu, dış mekan sıcaklık ve nem sensörü ODTHM kullanılarak otomatik olarak seçilir. Bu çalışma modları için farklı çalışma senaryoları kullanılacaktır, ancak önce bazı sabit mantıkları belirteceğiz.
Besleme ve egzoz hava damperleri, besleme ve egzoz fanları başlamadan 30 saniye önce açılır. Bu, yüksek hava debili AHU için gereklidir ve hava damperlerinin olası hasar görmesini önleyecektir.
Hava filtrelerinin durumu çift fark basınç vericisi HPD-G-1K0 ile ölçülür. Ölçümler HVAC kontrol cihazı DRPUM (ana cihaz) 'a aktarılır. Filtrelerdeki basınç düşüşünün ayar noktasından daha yüksek olması durumunda, kullanıcı bakımların yapılması için bilgilendirilir. Ancak AHU, filtreler ne kadar tıkalı olursa olsun çalışmaya devam eder.
Besleme ve egzoz fan hızı, FI-E44095E2 frekans invertörleri aracılığıyla manuel veya otomatik olarak kontrol edilebilir. Fan çalışmasını kontrol etmek için HPS-M-1K0-2 fark basınç transmiterleri de kullanıyoruz. Mekanik fan arızası durumunda (sıkışma, yatak arızası), basınç düşüşü olmayacak ve ana cihaz aşağıdaki adımları üretecektir: frekans invertörlerini kapatın, hava damperlerini kapatın ve kullanıcıyı hata hakkında bilgilendirin. Otomatik modda HPS-M-1K0-2 belirli basınç farkını korumak için kullanılabilir.
Soğuk dönem
AHU'nun soğuk dönemde çalıştırılması aşağıdaki adımlarla gerçekleştirilecektir:
- Pompa çalışır ve hava ısıtıcısını önceden ısıtmak için 3 yollu vana tamamen açılır, bu çalışma modu 2 dakika boyunca devam eder;
- Besleme ve egzoz hava damperleri açılır ve 30 saniye sonra besleme ve egzoz fanları başlar.
Plakalı reküperatör, ısıyı egzozdan besleme havasına aktarmak için kullanılır, böylece gerekli ısıtıcı kapasitesi azaltılır. Egzoz havası, sıcaklığı düştüğünde yoğuşacak nem içerir. Daha da düşük sıcaklıklara maruz kalan bu su damlaları donarak reküperatörün yüzeyinde buz kabuğu oluşturur. Bu durum basınç düşüşünün artmasına neden olur ve fan yükünü önemli ölçüde artırabilir. Ayrıca, buz kabuğu ısı transfer verimliliğini önemli ölçüde etkiler. Bu koşullardan kaçınmak için plakalı reküperatörde, dış havayı reküperatörden geçmeden (kısmen veya tamamen) yönlendirmek için kullanılan aktüatör kontrollü damperli bir bypass bulunur. Baypas edilen dış hava miktarı reküperatörden sonraki egzoz havası sıcaklığına bağlıdır. Kanal sıcaklık ve nem sensörü DSTHM-2 ile ölçülür. Değer 0°C'ye düşerse, bypass damperi kademeli olarak açılmaya başlayacaktır. Egzoz havası sıcaklığı yükseldikten sonra damper kapanacaktır. Bu algoritma plaka reküperatörünü donmaya karşı korur.
Hava ısıtıcısının çalışması, kanal sıcaklık ve nem sensörü DSTHM-2 kullanılarak kontrol edilir. Ölçülen sıcaklık istenen değerden yüksekse, 3 yollu vana kapanmaya başlar ve hava ısıtıcısına verilen sıcak su miktarını azaltır. Aksi takdirde, ölçülen sıcaklık istenen değerden daha düşük olursa, 3 yollu vana kademeli olarak açılır. Pompa, hidrolik rejimi korumak için her zaman aynı hızda çalışmaya devam eder. Pompa ve vana, kolay bakım sağlamak ve dış etkenlere karşı korumak için teknik odaya monte edilebilir.
Hava ısıtıcısının iki tip donma koruması vardır: hava ve su. Hava donma koruması özel röle - donma koruma termostatı ile sağlanır. Isıtıcıdan hemen sonra yerleştirilir ve sıcaklığı ölçmek için kullanılır. Ölçülen değer 10°C'nin altına düşerse (bu ayar noktası değiştirilebilir), aşağıdaki senaryo gerçekleşecektir:
- Hem besleme hem de egzoz fanları durur, hava damperleri kapanır;
- 3 yollu vana tamamen açılır;
- Isıtıcıdan sonraki hava sıcaklığı 10°C'nin üzerine çıktığında, damperler ve fanlar normal çalışmasına devam edecektir.
DTP-M, akışkan boruları için sıcaklık sensörü kullanılarak su donma koruması sağlanır. Hava ısıtıcısından çıkışta dönüş suyu borusuna monte edilmelidir. Ölçülen su sıcaklığı 25°C'nin altına düşerse (bu ayar noktası değiştirilebilir), aşağıdaki senaryo gerçekleşecektir:
- Hem besleme hem de egzoz fanları durur, hava damperleri kapanır;
- 3 yollu vana tamamen açılır;
- Isıtıcıdan sonraki hava sıcaklığı 25°C'nin üzerine çıktığında damperler ve fanlar normal çalışmasına devam eder.
Hava soğutucu soğuk dönemde kullanılmaz.
Sıcak dönem
Sıcak dönemde AHU'nun açılması aşağıdaki sırayla gerçekleştirilecektir - besleme ve egzoz havası damperleri açılır ve 30 saniye sonra besleme ve egzoz fanları başlar.
Plakalı reküperatör çoğu koşulda çalışır. Bunun tek istisnası, egzoz hava sıcaklığının dış hava sıcaklığından yüksek olduğu durumdur. Böyle bir durumda, tüm dış hava plaka reküperatörünü atlayarak doğrudan soğutucuya geçecektir.
Hava soğutucunun çalışması oda sıcaklığı ve nem sensörü RSTHM-2 tarafından verilen ölçümlere bağlıdır. Havanın fan ve kanallardan geçerken ısınabileceği gerçeğinden dolayı hava soğutucuyu kontrol etmek için kanal sıcaklık sensörlerini kullanmıyoruz. Teknik odaya yerleştirilebilen üç yollu vana, hava soğutucuyu soğuk su ile besler. Valf konumu sıcaklık farkına bağlıdır - oda ne kadar sıcaksa valf o kadar geniş açılır. Chiller dışarıda bulunur ve soğuk su üretmek için kullanılır.
Hava ısıtıcı sıcak dönemde kullanılmaz.
Sistem yapılandırması
Bu çözüm ağ geçidi DIG-M-2'yi içerir. Kullanıcıya çevrimiçi HVAC platformu – SenteraWeb’e erişim sağlar. Bağlantı bir Ethernet kablosu veya bir Wi-Fi ağı üzerinden sağlanabilir. Verilerin uzaktan izlenmesine ve bağlı HVAC cihazlarının ayarlarının internet üzerinden yapılmasına olanak tanır. Veri kaydı da mümkündür.
