Ürün veri sayfası

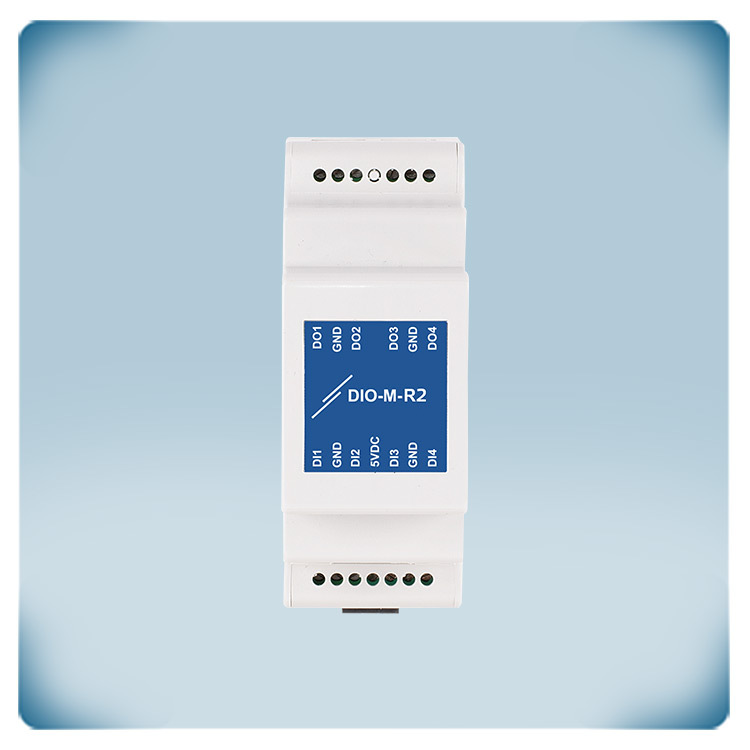

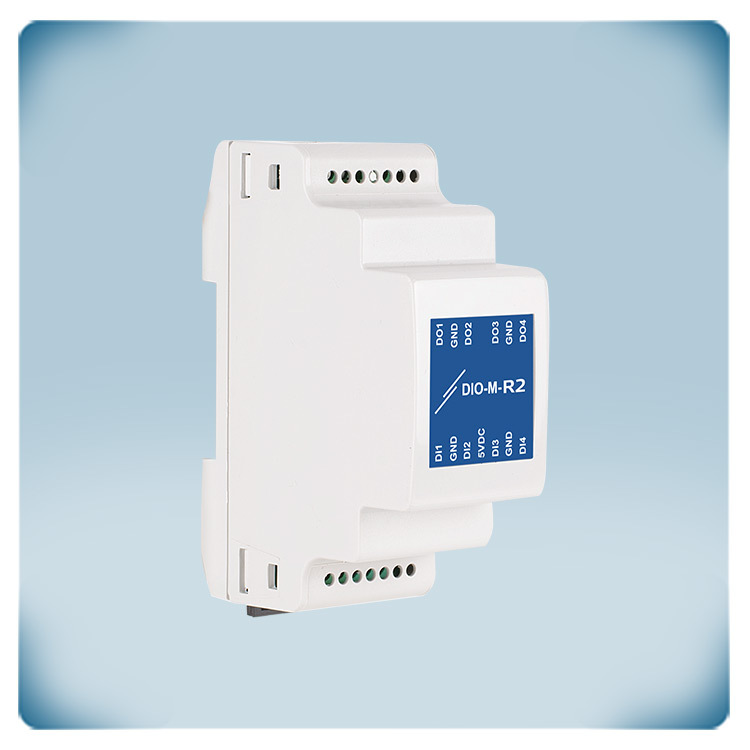

Modbus RTU IO modülü | 4 dijital giriş | 2 röle çıkış
Ürün açıklaması
Bu Modbus RTU ağları için bir Giriş-Çıkış modülüdür. 4 dijital girişe ve 2 röle çıkışına sahiptir. Röle çıkışları bir Modbus RTU kaydı üzerinden tetiklenebilir ve dijital girişlerin durumu Modbus RTU kayıtlarına yorumlanır.
Besleme gerilimi 24 VDC, PoM'dir, bu da hem Modbus RTU iletişiminin hem de besleme geriliminin RJ45 soketi üzerinden bağlanabileceği anlamına gelir.
Kutu DIN rayına montaj için uygundur ve toz ve nem girişine karşı koruma sağlayan IP30 koruma derecesine sahiptir.
Ek özellikler ve açıklama
Nasıl Çalışır?
Sentera cihazları birbirleriyle Modbus RTU iletişimi üzerinden haberleşir. Modbus RTU, RS485 teknolojisini kullanan bir seri iletişim protokolüdür. DIO-M-R2 modülü, bir damper aktüatörü veya bir kapı anahtarı gibi Sentera dışı ürünleri Sentera sistemine bağlamak için bir arayüz görevi görür. Bu amaç için iki röle çıkışı ve dört dijital giriş sağlar. Her röle normalde açık kontak konfigürasyonuna sahiptir. Bu, etkinleştirildiğinde rölenin kontağını kapatarak bağlı devreden akım geçmesine izin verdiği anlamına gelir.
Her röle için maksimum anahtarlama akımı 230 VAC'de dirençli yükler için 2 A'dir. Modül dört dijital girişe sahiptir. Bu girişler harici cihazlardan veya sensörlerden sinyal alabilir. Girişler, dijital çıkışlı harici bir cihaz, kuru kontak çıkışı veya tako sinyali dahil olmak üzere çeşitli yollarla etkinleştirilebilir. Tako sinyali özellikle motor hızını ölçmek için kullanışlıdır ve modül tako sinyallerini algılayabilir.
Çalışma modları
Normal modda, röle çıkışları ilgili Modbus RTU tutma kaydına '1' değeri yazılarak kontrol edilebilir. Bu mod, modüle komutlar göndermek ve giriş değerlerini okumak için bir Modbus RTU master cihazı gerektirir.
Bağlı mod ise Modbus RTU aracılığıyla etkinleştirilebilir. Bağlı modda, röle çıkışları girişlere bağlanır. Bir giriş etkinleştirildiğinde, ilgili röle çıkışı da etkinleştirilecektir.
Dijital girişleri etkinleştirmek için dijital çıkışlı harici bir cihaz, kuru kontak çıkışı veya tako sinyali kullanmak gibi çeşitli yollar vardır.
Motor hızını ölçmek için tako sinyali kullanılabilir; modül 0 ila 60.000 rpm veya 0 ila 1.000 Hz aralığındaki tako sinyallerini algılayabilir.

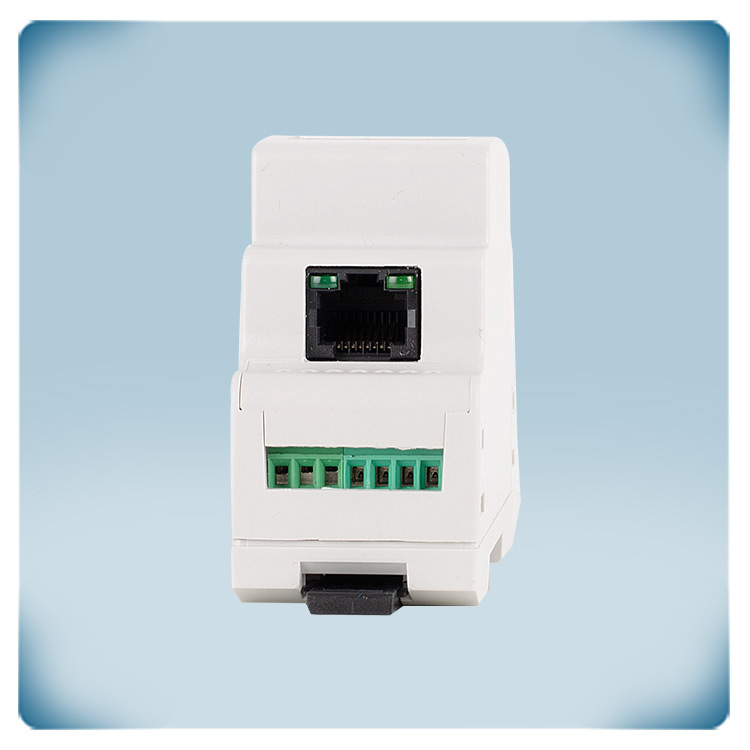

Güç kaynağı ve iletişim
Modül, RJ45 soketi üzerinden hem 24 VDC besleme voltajını hem de Modbus RTU iletişimini alır. Kablolamayı basitleştirmek için Sentera, modüle kolayca bağlanabilen RJ45 konektörlü 24 VDC güç kaynaklarının kullanılmasını önerir. Modbus RTU iletişimi, diğer Sentera cihazları ve sistemleri ile sorunsuz entegrasyon sağlar.
Bağlantılar

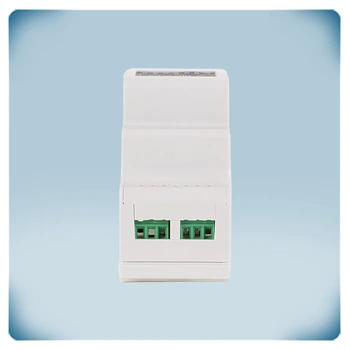

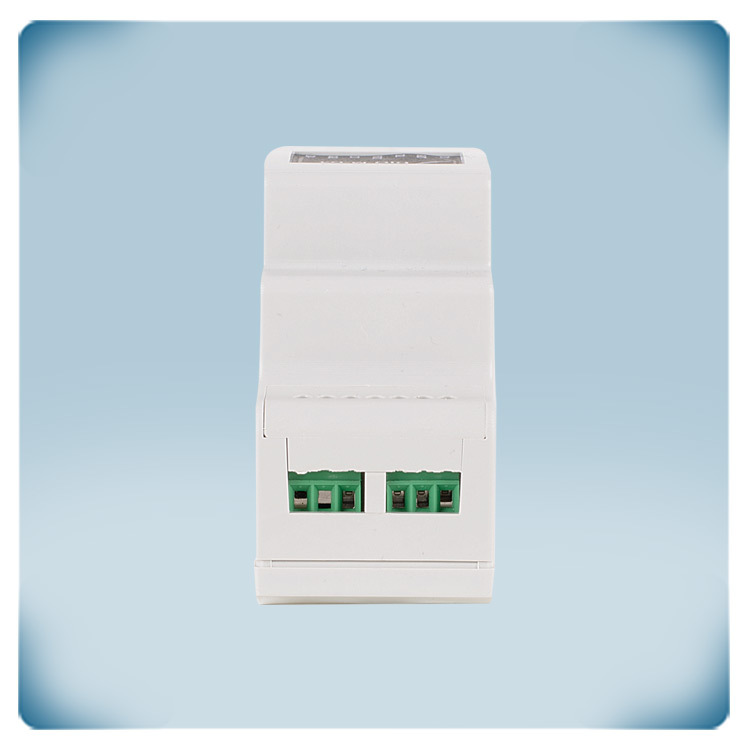

DIO-M-R2'nin dijital girişlerini bağlamak için birden fazla yol vardır. I/O modülü ayrıca motor tako sinyali algılama ve okuma özelliğine sahiptir. DIO-M-R2'nin röle çıkışları devre kablolarına ortak ve normalde açık (veya kapalı) kontaklara bağlanmalıdır. Daha fazla bilgi için, lütfen web sitemizden de indirilebilen cihazın Montaj Talimatına bakın.

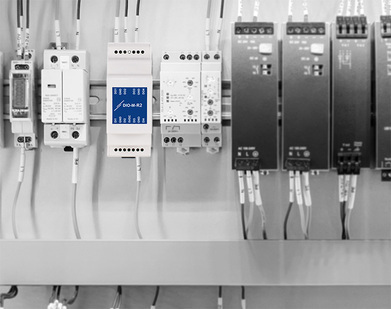

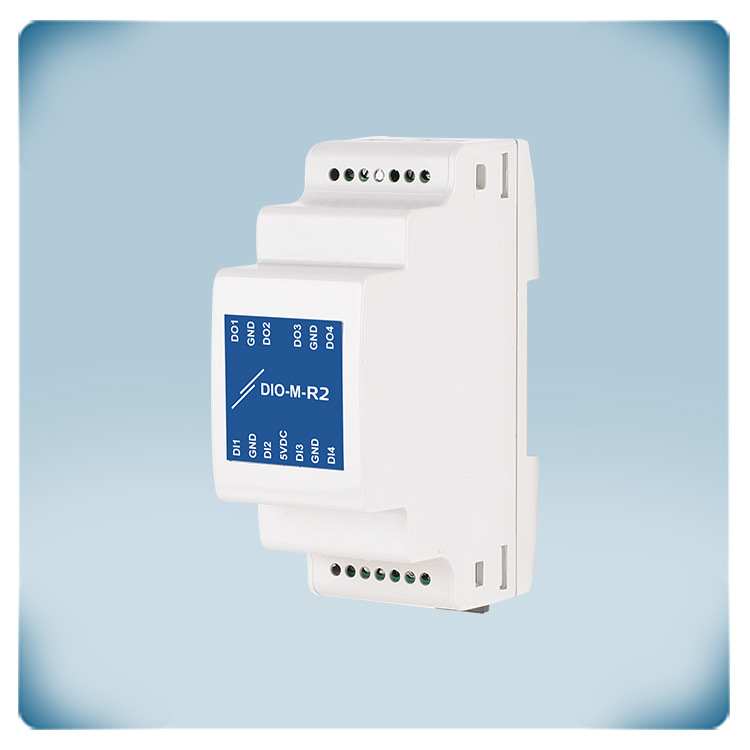

DIN rayına monte edilen kutu
DIO-M-R2 modülü, DIN rayına montaj için tasarlanmıştır ve uygun ve güvenli bir kurulum yöntemi sağlar. DIN rayları, elektronikler için standartlaştırılmış ve güvenli bir montaj platformu sağlar. Cihazlar, bir elektrik dolabının içindeki DIN rayına kolayca klipslenebilir ve ek montaj donanımına ihtiyaç duymadan hızlı ve verimli kurulum sağlar.
Modülün kutusu, toz ve nem girişine karşı direnç sağlayan IP30 koruma derecesi sunar.
Sentera cihazları birbirleriyle Modbus RTU iletişimi üzerinden haberleşir. Modbus RTU, RS485 teknolojisini kullanan bir seri iletişim protokolüdür. DIO-M-R2 modülü, bir damper aktüatörü veya bir kapı anahtarı gibi Sentera dışı ürünleri Sentera sistemine bağlamak için bir arayüz görevi görür. Bu amaç için iki röle çıkışı ve dört dijital giriş sağlar. Her röle normalde açık kontak konfigürasyonuna sahiptir. Bu, etkinleştirildiğinde rölenin kontağını kapatarak bağlı devreden akım geçmesine izin verdiği anlamına gelir.
Her röle için maksimum anahtarlama akımı 230 VAC'de dirençli yükler için 2 A'dir. Modül dört dijital girişe sahiptir. Bu girişler harici cihazlardan veya sensörlerden sinyal alabilir. Girişler, dijital çıkışlı harici bir cihaz, kuru kontak çıkışı veya tako sinyali dahil olmak üzere çeşitli yollarla etkinleştirilebilir. Tako sinyali özellikle motor hızını ölçmek için kullanışlıdır ve modül tako sinyallerini algılayabilir.
Çalışma modları
Normal modda, röle çıkışları ilgili Modbus RTU tutma kaydına '1' değeri yazılarak kontrol edilebilir. Bu mod, modüle komutlar göndermek ve giriş değerlerini okumak için bir Modbus RTU master cihazı gerektirir.
Bağlı mod ise Modbus RTU aracılığıyla etkinleştirilebilir. Bağlı modda, röle çıkışları girişlere bağlanır. Bir giriş etkinleştirildiğinde, ilgili röle çıkışı da etkinleştirilecektir.
Dijital girişleri etkinleştirmek için dijital çıkışlı harici bir cihaz, kuru kontak çıkışı veya tako sinyali kullanmak gibi çeşitli yollar vardır.
Motor hızını ölçmek için tako sinyali kullanılabilir; modül 0 ila 60.000 rpm veya 0 ila 1.000 Hz aralığındaki tako sinyallerini algılayabilir.
Güç kaynağı ve iletişim
Modül, RJ45 soketi üzerinden hem 24 VDC besleme voltajını hem de Modbus RTU iletişimini alır. Kablolamayı basitleştirmek için Sentera, modüle kolayca bağlanabilen RJ45 konektörlü 24 VDC güç kaynaklarının kullanılmasını önerir. Modbus RTU iletişimi, diğer Sentera cihazları ve sistemleri ile sorunsuz entegrasyon sağlar.
Bağlantılar
DIO-M-R2'nin dijital girişlerini bağlamak için birden fazla yol vardır. I/O modülü ayrıca motor tako sinyali algılama ve okuma özelliğine sahiptir. DIO-M-R2'nin röle çıkışları devre kablolarına ortak ve normalde açık (veya kapalı) kontaklara bağlanmalıdır. Daha fazla bilgi için, lütfen web sitemizden de indirilebilen cihazın Montaj Talimatına bakın.
DIN rayına monte edilen kutu
DIO-M-R2 modülü, DIN rayına montaj için tasarlanmıştır ve uygun ve güvenli bir kurulum yöntemi sağlar. DIN rayları, elektronikler için standartlaştırılmış ve güvenli bir montaj platformu sağlar. Cihazlar, bir elektrik dolabının içindeki DIN rayına kolayca klipslenebilir ve ek montaj donanımına ihtiyaç duymadan hızlı ve verimli kurulum sağlar.
Modülün kutusu, toz ve nem girişine karşı direnç sağlayan IP30 koruma derecesi sunar.
