HENÜZ SATILIK DEĞİL - Sıcaklık kontrolü | AC fanları | ayrı üniteler
Çözüm tanımı
Çift klima santrali için tasarlanmış gelişmiş sıcaklık tabanlı kontrol sistemi. Bu AHU herhangi bir ısı geri kazanım sistemibe sahip değildir. Egzoz ünitesi besleme ünitesine bağlıdır ve ayrı olarak çalışamaz. Bu çözüm, her biri maksimum 9,5 A akıma sahip AC 3 fazlı 400 V motorlarla donatılmış iki fan içerir. Ayrıca, hassas sıcaklık ayarı için pompalı ve 3 yollu vanalı su ısıtıcısına sahiptir. Sağlam koruma sistemi hem hava hem de su donmasına karşı koruma sağlayarak zorlu çevre koşullarında bile kesintisiz çalışmayı garanti eder. Bu ünitede ayrıca 3 yollu vanaya ve soğutucuya sahip bir su soğutucu bulunmaktadır. Besleme ve egzoz damperleri üzerinde tam kontrol sağlanır. Filtre durumu izleme dahildir.
Ek özellikler ve açıklama

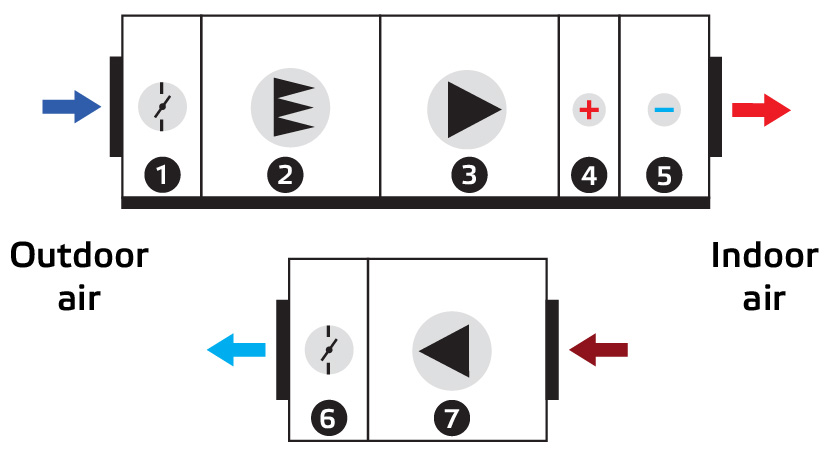

Bu çözüm, aşağıdaki şemada gösterilen bir klima santralini izlemek ve kontrol etmek için tasarlanmıştır:
Klima santrali yedi parçadan oluşur: besleme (1) ve egzoz (7) hava damperleri; besleme (2) hava filtresi; besleme (3) ve egzoz (6) fanları; hava ısıtıcı (4) ve hava soğutucu (5).Kontrol mantığı açıklaması
Bu çözüm, ayrı besleme ve egzoz AHU'larını kontrol etmek için özel olarak tasarlanmıştır. Bunlar herhangi bir ısı geri kazanım sistemiyle bağlantılı değildir, ancak yine de belirtilen alanın havalandırma ve iklimlendirme ihtiyaçlarını karşılar. Otomasyon sistemi, besleme ve egzoz üniteleri arasında bir ilişki oluşturmak için geliştirilmiştir. Bu nedenle, AHU aynı anda açılır ve kapanır. Ayrıca, besleme AHU'su bir temel ünite olarak tanımlanmıştır, yani egzoz ünitesinin ayrı çalışması mümkün değildir.
Bu çözüm, sensör okumalarına dayanarak AHU çalışmasının tam otomasyonunu sağlar. HVAC kontrolörü DRPUM, farklı AHU bileşenleri için önceden tanımlanmış mantık ile donatılmıştır.
Performansı optimize etmek ve hava damperlerinde olası hasarı önlemek için, hem besleme hem de egzoz havası damperleri ilgili fanları etkinleştirmeden 30 saniye önce açılır. Bu önlem özellikle yüksek debili AHU'lar için çok önemlidir.
Besleme havası filtresinin durumunu değerlendirmek için HPD-G-1K0 çift diferansiyel basınç transmitteri kullanılır. Bu ölçümler DRPUM'a (ana cihaz) iletilir. Filtre üzerindeki basınç düşüşü ayar noktasını aşarsa, kullanıcı için bir bakım uyarısı tetiklenir. Tıkalı filtreye rağmen AHU kesintisiz olarak çalışmaya devam eder.
Hem besleme hem de egzoz fanlarının hızı, FI-E-44095E2 frekans invertörleri kullanılarak manuel veya otomatik olarak ayarlanabilir. Besleme fanının çalışması HPD-G-1K0 tarafından düzenlenirken, HPS-M-1K0-2 basınç transmitteri egzoz fanını kontrol eder. Sıkışma veya yatak arızası gibi mekanik sorunların basınç düşüşüne neden olmaması durumunda, ana cihaz düzeltici önlemler alır: frekans invertörünü kapatır, hava damperini kapatır ve kullanıcıyı hata konusunda bilgilendirir. Her iki fark basınç transmitteri de otomatik modda belirli bir basınç farkını korumak için kullanılabilir.
Hava ısıtıcısının çalışması bir kanal sıcaklık ve nem sensörü olan DSTHM-2 tarafından düzenlenir. Ölçülen sıcaklık istenen değeri aşarsa, 3 yollu vana kademeli olarak kapanarak hava ısıtıcısına giden sıcak su beslemesini azaltır. Tersine, sıcaklık istenen ayar noktasının altına düşerse, vana kademeli olarak açılır. Pompa, hidrolik dengeyi korumak için sabit bir hızda çalışır.
Hava ısıtıcısında iki tür donma koruması bulunur: hava ve su. Isıtıcıdan hemen sonra yerleştirilen bir hava donma koruma termostatı hava sıcaklığını ölçer. Bu sekans hava sıcaklığı 10°C'nin (ayarlanabilir) altına düşerse, besleme ve egzoz fanlarının durdurulmasını, hava damperlerinin kapatılmasını ve 3 yollu vananın tamamen açılmasını içerir. Isıtıcıdan sonraki hava sıcaklığı ayar noktasını aştığında normal çalışma devam eder.
Su donma koruması, hava ısıtıcı çıkışında bulunan DTP-M sıvı boruları için bir sıcaklık sensörü kullanır. Ölçülen su sıcaklığı 25°C'nin (ayarlanabilir) altına düşerse fanlar durur, hava damperleri kapanır ve 3 yollu vana tamamen açılır. Su sıcaklığı ayar noktasını aştığında çalışma devam eder.
Hava soğutucunun çalışması, oda sıcaklığı ve nem sensörü RSTHM-2'den gelen ölçümlere dayanır. Gerçek sıcaklık istenen değeri aşarsa, 3 yollu vana açılır ve soğuk suyun hava soğutucuya girmesine izin verir. Valf konumu sıcaklık farkına göre belirlenir; oda ne kadar sıcaksa valf o kadar geniş açılır. Fan ve kanallardan geçerken havanın potansiyel olarak ısınması nedeniyle hava soğutucu için kanal sıcaklık sensörleri kullanılmaz.
Sistem konfigürasyonu
Bu çözüm, kullanıcılara çevrimiçi HVAC platformu SenteraWeb'e erişim sağlayan bir ağ geçidi olan DIG-M-2'yi içerir. Bağlantı, bir Ethernet kablosu veya bir Wi-Fi ağı aracılığıyla kurulabilir ve bağlı HVAC cihazlarının ayarlarının internet üzerinden uzaktan izlenmesini ve ayarlanmasını sağlar. Ayrıca, sistem veri kaydını da destekler.
