Çözüm tanımı
Sadece beslemeli klima santralleri için özel olarak tasarlanmış gelişmiş sıcaklık ve nem tabanlı kontrol sistemi. Bu çözüm, 400 V ve maksimum 9,5 A akımla çalışan bir besleme fanı içerir. Son teknoloji frekans invertörü ile eşleştirilen bu motor, olağanüstü kontrol hassasiyeti ve enerji verimliliği sunar. Kontrollü AHU, aşırı ısınma korumasına sahip 15 kW'lık bir elektrikli ısıtıcı ile donatılmıştır. Kademeli çalışma hassas sıcaklık düzenlemesi sağlar. Çözümümüz bir freon soğutucu ve bir AC dış üniteyi entegre eder. Isıtıcı ve soğutucunun birlikte çalışması, besleme havasının bağıl nemini yönetmeyi mümkün kılar. Ayrıca bu sistem, kullanıcıya besleme filtresi ve hava damperinin zahmetsizce kontrol edilmesini sağlayarak kullanıcı deneyimini ve rahatlığını artırır.
Ek özellikler ve açıklama

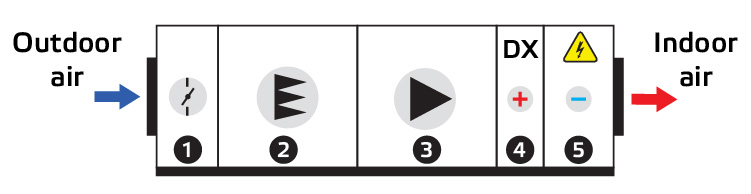

Bu çözüm, aşağıdaki şemada gösterilen klima santralini izlemek ve kontrol etmek için tasarlanmıştır:
Klima santrali beş parçadan oluşur: besleme havası damperi (1), hava filtresi (2), besleme fanı (3), DX-soğutucu (4) ve elektrikli ısıtıcı (5).Kontrol mantığı açıklaması
Klima santrali, sensör okumalarına ve her bileşen için önceden tanımlanmış protokollere bağlı olarak otomatik olarak çalışır.
Besleme havası damperi, besleme fanının etkinleştirilmesinden 30 saniye önce açılır. Bu, yüksek hava akışlı ünitelerde olası damper hasarına karşı koruma sağlamak için hayati bir önlemdir.
Hava filtresinin durumu, HPD-G-1K0 çift diferansiyel basınç transmitteri kullanılarak ölçülür. Okumalar HVAC kontrol cihazı DRPUM'a (ana cihaz) iletilir. Filtre üzerindeki basınç düşüşünün ayar noktasını aşması durumunda, kullanıcı bakımlarını yapması için bilgilendirilir. Ancak AHU, filtrenin ne kadar tıkalı olduğuna bakılmaksızın çalışmaya devam eder.
Besleme fanının hızı, FI-E-44095E2 frekans invertörü aracılığıyla manuel veya otomatik olarak düzenlenebilir. HPD-G-1K0 ayrıca fan çalışmasını kontrol etmek için de kullanılır. Sıkışma veya yatak arızası gibi mekanik fan sorunlarında, basınç düşüşü olmaması durumunda, ana cihaz belirli adımları izler: frekans invertörünü devre dışı bırakır, hava damperini kapatır ve kullanıcıyı hata hakkında uyarır. Otomatik modda, HPD-G-1K0 belirlenen basınç farkını korumak için kullanılabilir.
Sıcaklık ve nemi aynı anda kontrol etmek için AHU bir elektrikli hava ısıtıcısı ve DX-soğutucu içerir. Her iki parça da ısıtıcıdan sonra monte edilen kanal sıcaklık ve nem sensörü DSTHM-2 tarafından kontrol edilir. Soğutma kapasitesi bağıl nem ölçümlerine göre ayarlanır. Bağıl nem ayar noktasını aşarsa, klima dış ünitesi açılır ve DX soğutucuya freon beslemesi yapar. Havayı aşırı soğutarak bağıl nem azaltılabilir. Ancak ortaya çıkan hava sıcaklığı, hizmet verilen alanın sakinleri için çok soğuk olacaktır.
Bu sorunu çözmek için AHU bir elektrikli hava ısıtıcısı kullanır. Ölçülen sıcaklık istenen eşiğin altına düşerse, elektrikli ısıtıcının ilk adımı etkinleştirilir. Elde edilen sıcaklık istenen değerden düşük kalırsa, bir sonraki adımın çalışması başlatılır. Elde edilen sıcaklık istenen değeri aştığında, kademeler sırayla devre dışı bırakılır. Hava ısıtıcısının kademeli olarak çalışmasını sağlamak için bu çözümde Modbus RTU IO modülü DIO-M-D4 bulunur. Ayrıca termal kontakların (TK) bağlantısı için de kullanılır.
Elektrikli hava ısıtıcı iki seviyede aşırı ısınma korumasına sahiptir. İlki, gövde sıcaklığı 60°C'ye ulaştığında tetiklenir ve otomatik olarak yeniden başlatılır. İkinci seviye 90°C'de etkinleşir ve manuel yeniden başlatma gerektirir.
AHU'nun kapatılması sırasında aşırı ısınmayı önlemek için önce elektrikli ısıtıcı kapatılır, ardından soğutmak için üç dakikalık fan çalışması yapılır. Daha sonra, fan ve hava damperi sırasıyla devre dışı bırakılır ve kapatılır.
Sistem yapılandırması
Bu çözüm, kullanıcıya çevrimiçi HVAC platformu SenteraWeb'e erişim sağlayan ağ geçidi DIG-M-2'yi içerir. Bağlantı seçenekleri arasında bir Ethernet kablosu veya bir Wi-Fi ağı bulunur. Verilerin uzaktan izlenmesine ve bağlı HVAC cihazlarının ayarlarının internet üzerinden yapılmasına olanak tanır. Veri kaydı da mümkündür.
