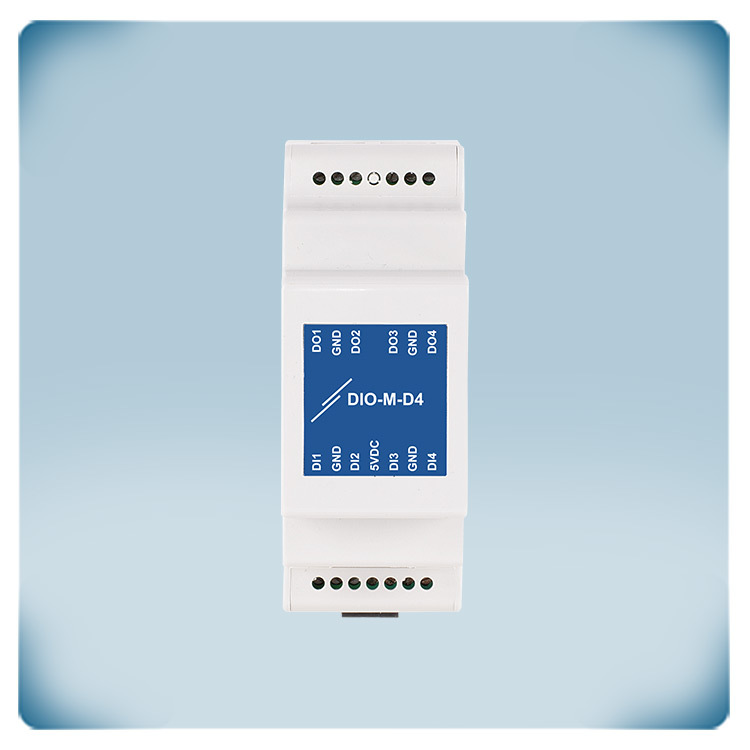

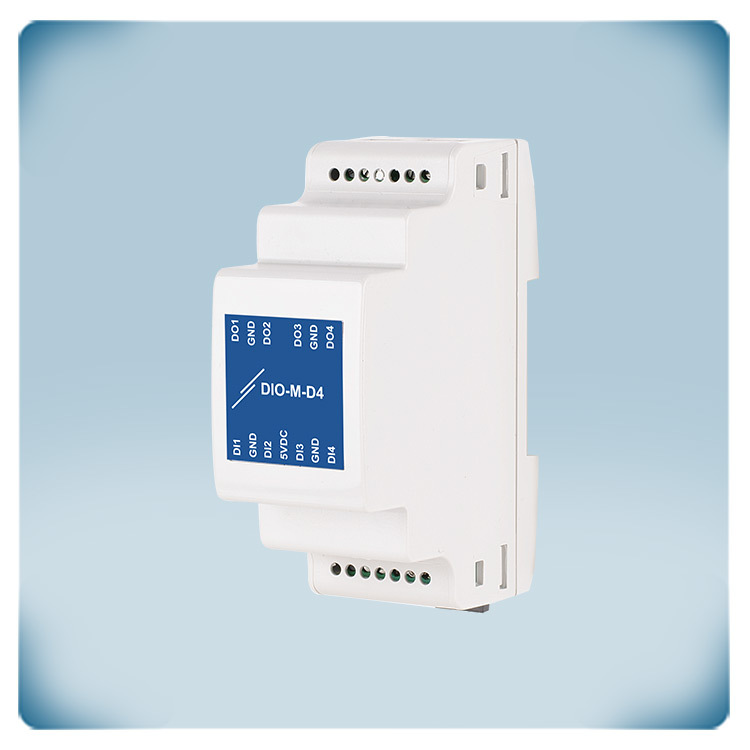

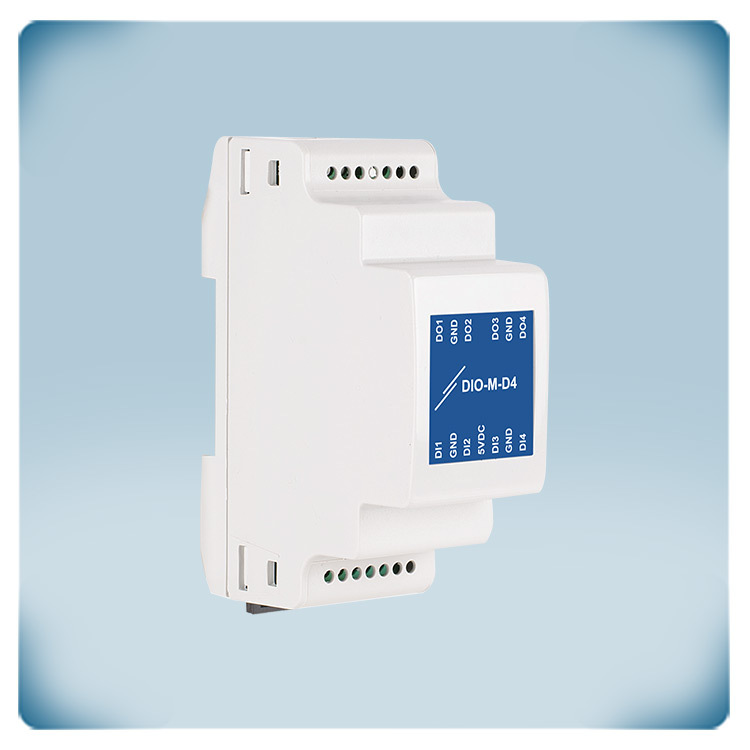

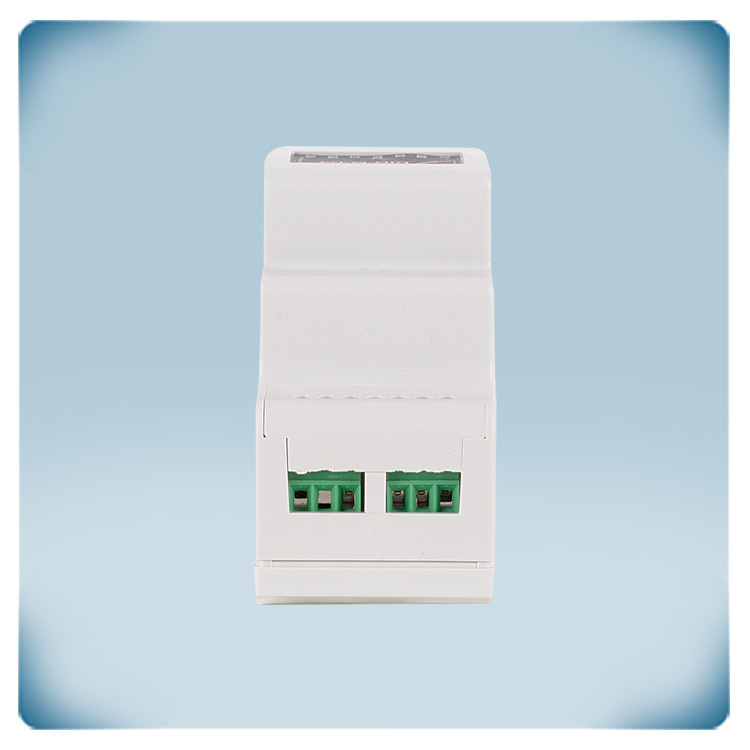

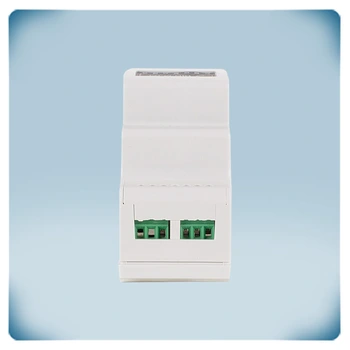

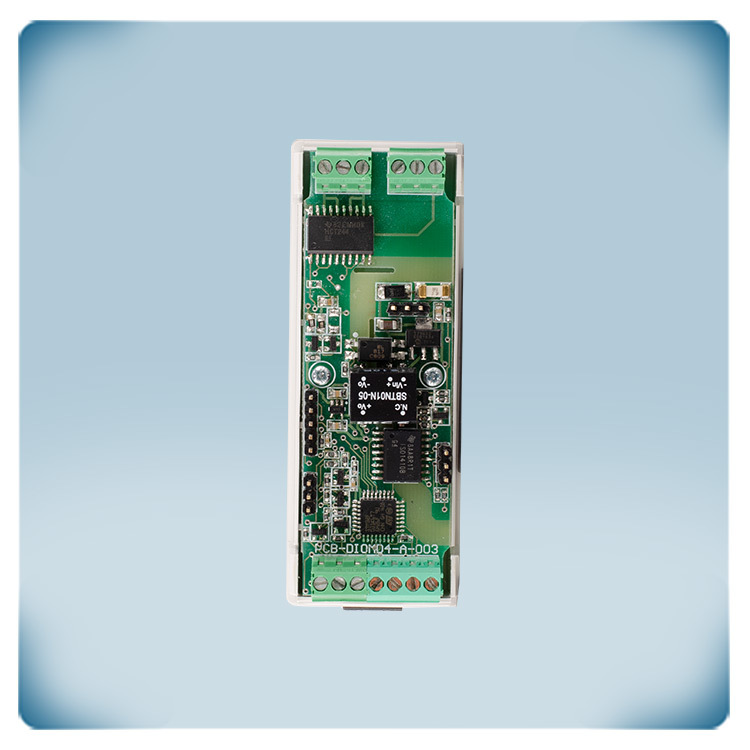

Modbus RTU IO modülü | 4 dijital giriş | 4 dijital çıkış
Ürün açıklaması
Bu, Modbus RTU ağları için bir Giriş-Çıkış modülüdür.
4 Dijital giriş ve 4 dijital çıkışa sahiptir. Dijital çıkışlar bir Modbus RTU aracılığıyla etkinleştirilir. Dijital girişlerin durumu Modbus RTU kayıtlarına çevrilir.
Besleme gerilimi 24 VDC, Modbus üzerinden güç. Bu, hem Modbus RTU iletişiminin hem de besleme voltajının RJ45 soketi üzerinden bağlanabileceği anlamına gelir.
Kutu DIN rayına monte edilir. Toz ve nem girişine karşı IP30 koruma derecesi sunar.
Ek özellikler ve açıklama
Nasıl Çalışır?
Sentera cihazları birbirleriyle Modbus RTU iletişimi üzerinden haberleşir. Modbus RTU, RS485 teknolojisini kullanan bir seri iletişim protokolüdür.
Bazı uygulamalar Sentera dışı ürünlerle iletişim gerektirir - örneğin bir damper aktüatörü, bir kapı anahtarı vb. Sentera dışı ürünler DIO-M-D4 modülü aracılığıyla bağlanabilir ve modülün dijital çıkışları üzerinden komut alabilirler. Bu modülün dijital girişleri aracılığıyla bilgi gönderebilirler. Etkinleştirildiğinde, dijital çıkışlar 5 VDC çıkış seviyesine sahiptir. Kısa devre korumalıdırlar. Kombine maksimum yük 100 mA'dir.
Nasıl bağlanılır

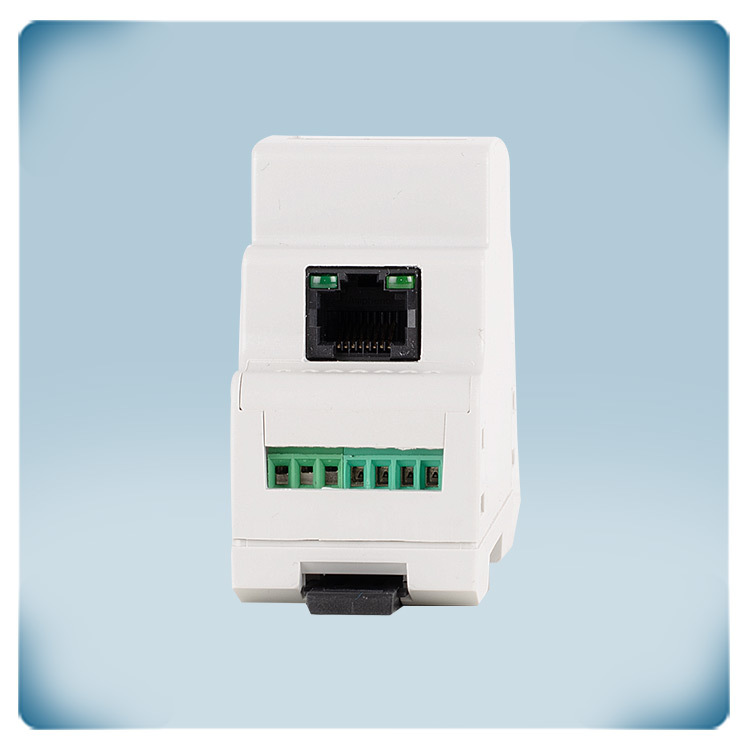

Modbus RTU iletişimi ve bu modül için 24 VDC besleme gerilimi RJ45 soketi üzerinden bağlanır. Kablolamayı kolaylaştırmak için Sentera'nın RJ45 konektörlü 24 VDC güç kaynaklarını kullanmanızı öneririz. Kutu, toz ve nem girişine karşı IP30 koruması sunar.
Dijital girişler: DIO-M-D4'ün dijital girişlerini bağlamak için birden fazla yol vardır. I/O modülü ayrıca motor tako sinyali algılama ve okuma özelliğine sahiptir.
Dijital çıkışlar: DIO-M-D4'ün dijital çıkışları harici cihazın girişlerine bağlanmalıdır.
Daha fazla bilgi için, lütfen web sitemizden indirebileceğiniz Montaj Talimatına bakın.
Operasyon modları
4 dijital giriş ve 4 dijital çıkış tamamen bağımsız olarak çalışabilse de (Normal Modbus modu), çıkışların girişlerle etkileşime girmesini sağlamak da mümkündür.
Giriş-çıkış modülünün iki çalışma modu vardır:
Normal mod: Normal mod varsayılan çalışma modudur. Normal modda, çıkışları kontrol etmek ve bu modülün giriş değerlerini okumak için bir Modbus RTU master cihazı gereklidir. Dijital çıkışların bu modda çalışması için (girişlerle etkileşim olmadan), Modbus tutma kayıtları 21 ila 24 '0' (Normal Modbus modu) olarak ayarlanmalıdır.
Daha sonra 11 ila 14 tutma kayıtları Dijital çıkışları (DО1 ila DО4) düşük veya yüksek konuma getirmek için kullanılabilir.
Bağlı mod: Bağlı mod Modbus RTU aracılığıyla etkinleştirilebilir. Bağlı modda, çıkışlar girişlerle etkileşime girecektir. Bir giriş etkinleştirilirse, bu girişe bağlı olan çıkış da etkinleştirilecektir. Bu modülün dijital girişlerini etkinleştirmek için çeşitli olasılıklar vardır. Girişler, dijital çıkışlı harici bir cihaz, kuru kontak çıkışı veya bir tako sinyali ile etkinleştirilebilir.
Motor hızını ölçmek için bir tako sinyali kullanılabilir. Tako sinyalleri 0 - 60.000 rpm veya 0 - 1.000 Hz aralığında algılanabilir.

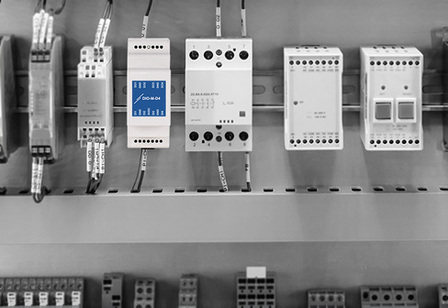

DIN ray montajı
Bu Modbus RTU I/O modülü, endüstriyel kontrol ekipmanları için mükemmel bir çözüm olan ekipman raflarının içindeki DIN rayına monte edilmek üzere tasarlanmıştır. DIN rayları, endüstri standartlarına uygun metal raylardır ve endüstriyel işleme ekipmanlarını monte etmek için kullanılır. Kurulum çok basittir - cihazı raya takın ve cihazın altındaki pimi kullanarak kilitleyin. DIN rayı elektroniği uzun süredir kullanılmaktadır ve çok çeşitli sektörlerdeki endüstriyel uygulamalarda giderek daha popüler hale gelmektedir.
Sentera cihazları birbirleriyle Modbus RTU iletişimi üzerinden haberleşir. Modbus RTU, RS485 teknolojisini kullanan bir seri iletişim protokolüdür.
Bazı uygulamalar Sentera dışı ürünlerle iletişim gerektirir - örneğin bir damper aktüatörü, bir kapı anahtarı vb. Sentera dışı ürünler DIO-M-D4 modülü aracılığıyla bağlanabilir ve modülün dijital çıkışları üzerinden komut alabilirler. Bu modülün dijital girişleri aracılığıyla bilgi gönderebilirler. Etkinleştirildiğinde, dijital çıkışlar 5 VDC çıkış seviyesine sahiptir. Kısa devre korumalıdırlar. Kombine maksimum yük 100 mA'dir.
Nasıl bağlanılır
Modbus RTU iletişimi ve bu modül için 24 VDC besleme gerilimi RJ45 soketi üzerinden bağlanır. Kablolamayı kolaylaştırmak için Sentera'nın RJ45 konektörlü 24 VDC güç kaynaklarını kullanmanızı öneririz. Kutu, toz ve nem girişine karşı IP30 koruması sunar.
Dijital girişler: DIO-M-D4'ün dijital girişlerini bağlamak için birden fazla yol vardır. I/O modülü ayrıca motor tako sinyali algılama ve okuma özelliğine sahiptir.
Dijital çıkışlar: DIO-M-D4'ün dijital çıkışları harici cihazın girişlerine bağlanmalıdır.
Daha fazla bilgi için, lütfen web sitemizden indirebileceğiniz Montaj Talimatına bakın.
Operasyon modları
4 dijital giriş ve 4 dijital çıkış tamamen bağımsız olarak çalışabilse de (Normal Modbus modu), çıkışların girişlerle etkileşime girmesini sağlamak da mümkündür.
Giriş-çıkış modülünün iki çalışma modu vardır:
Normal mod: Normal mod varsayılan çalışma modudur. Normal modda, çıkışları kontrol etmek ve bu modülün giriş değerlerini okumak için bir Modbus RTU master cihazı gereklidir. Dijital çıkışların bu modda çalışması için (girişlerle etkileşim olmadan), Modbus tutma kayıtları 21 ila 24 '0' (Normal Modbus modu) olarak ayarlanmalıdır.
Daha sonra 11 ila 14 tutma kayıtları Dijital çıkışları (DО1 ila DО4) düşük veya yüksek konuma getirmek için kullanılabilir.
Bağlı mod: Bağlı mod Modbus RTU aracılığıyla etkinleştirilebilir. Bağlı modda, çıkışlar girişlerle etkileşime girecektir. Bir giriş etkinleştirilirse, bu girişe bağlı olan çıkış da etkinleştirilecektir. Bu modülün dijital girişlerini etkinleştirmek için çeşitli olasılıklar vardır. Girişler, dijital çıkışlı harici bir cihaz, kuru kontak çıkışı veya bir tako sinyali ile etkinleştirilebilir.
Motor hızını ölçmek için bir tako sinyali kullanılabilir. Tako sinyalleri 0 - 60.000 rpm veya 0 - 1.000 Hz aralığında algılanabilir.
DIN ray montajı
Bu Modbus RTU I/O modülü, endüstriyel kontrol ekipmanları için mükemmel bir çözüm olan ekipman raflarının içindeki DIN rayına monte edilmek üzere tasarlanmıştır. DIN rayları, endüstri standartlarına uygun metal raylardır ve endüstriyel işleme ekipmanlarını monte etmek için kullanılır. Kurulum çok basittir - cihazı raya takın ve cihazın altındaki pimi kullanarak kilitleyin. DIN rayı elektroniği uzun süredir kullanılmaktadır ve çok çeşitli sektörlerdeki endüstriyel uygulamalarda giderek daha popüler hale gelmektedir.
