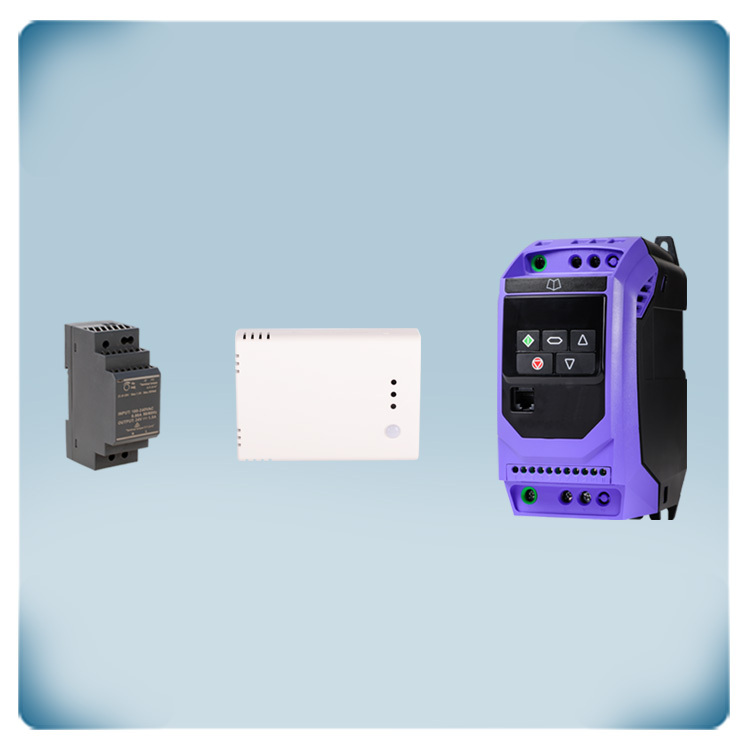

3 fazlı 230 V motor 7 A | hava kalitesi kontrolü

Üç fazlı 230 Volt motorlu fanları veya santrifüj pompaları kontrol etmek için kullanıcı dostu frekans invertörü. Tipik olarak, HVAC uygulamalarında hava akışını düzenlemek veya su pompalarını kontrol etmek için kullanılırlar. Bu frekans sürücüsü, üç fazlı 230 Volt motorları kontrol ederken tek fazlı 230 Volt besleme gerilimi gerektirir. Bu sürücü maksimum (birleşik) akımı 7,0 A olan motorları kontrol edebilir. Bu frekans invertörü üç fazlı 230 Volt IE3, IE4, sabit mıknatıslı, fırçasız DC veya senkron relüktans motorları kontrol edebilir. Motor hızı sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir. Dijital bir girişi etkinleştirerek önceden tanımlanmış bir motor hızı seçmek mümkündür. Diğer bir seçenek de motor hızını tanımlamak için 0-10 Volt sinyal kullanmaktır. Tüm bunların konfigürasyonu 14 temel parametre ve uygulama makro fonksiyonları ile basitleştirilmiştir. Kutu, bir elektrik kabinine DIN rayına monte edilebilir. Toz girişine karşı IP20 koruma sağlar. Entegre EMC filtresi Sınıf C1'dir. Üretici kodu: ODE-3-120070-1F12

Sıcaklık, bağıl nem, hava kalitesi (TVOC) ve ortam ışığı bu iç mekan hava kalitesi sensörü tarafından ölçülür. Tipik olarak ticari ve konut HVAC uygulamalarında kullanılırlar. Besleme gerilimi 24 Volt DC'dir. Ölçülen değerler üç analog çıkış ve Modbus RTU aracılığıyla iletilir. Çıkış tipi varsayılan olarak 0-10 V olarak ayarlanmıştır ancak çeşitli çıkış tipleri mevcuttur. TVOC sensör elemanı gerektiğinde değiştirilebilir. Ortam ışığı sensörü, odanın doluluk durumuna göre havalandırma sistemini kontrol etmek için birçok uygulamada kullanılabilir. Ayarlar Modbus RTU üzerinden ayarlanabilir. Durum göstergesi için kullanılan LED'lerin ışık gücü de ayarlanabilir.

DIN rayına monte 24 Volt güç kaynağı modülü, giriş voltajını (tipik olarak AC şebeke voltajı veya farklı bir DC voltajı) sabit bir 24 VDC (volt doğru akım) çıkış voltajına dönüştürmek için kullanılan elektrikli bir cihazdır ve elektrik kabinlerinde DIN raylarına monte edilmek üzere tasarlanmıştır. Bu güç kaynağı 24 VDC sağlayarak çok çeşitli elektronik cihaz ve sistemlerle uyumlu hale getirir. Cihaz 85-264 VAC / 50-60 Hz giriş voltajını kabul eder ve maksimum 36 W yük bağlanabilir. Yükü bağlamak için terminal bloğunun kullanılması mümkündür. Besleme modülü bir IP20 kutu ile korunur ve elektrik tesisatınızın güvenliği aşırı yük ve aşırı gerilim koruması ile artırılır. Bu anahtarlamalı güç kaynağının kullanılabileceği temel sektörlerden bazıları bina otomasyonu (örn. HVAC kontrolü), endüstriyel otomasyon (örn. sensörlere, kontrolörlere vb. sabit güç sağlamak), yenilenebilir enerji (örn. güneş enerjisi sistemleri) veya laboratuvar ekipmanı olarak kullanılabilir. Anahtarlamalı güç kaynakları, doğrusal güç kaynaklarına kıyasla daha verimli, daha hafif ve daha kompakttır (transformatörsüz tasarımları sebebiyle). Yüksek verimlilikleri nedeniyle daha az ısı üretirler ve daha fazla enerji tasarrufuna katkıda bulunurlar.
