Ürün veri sayfası

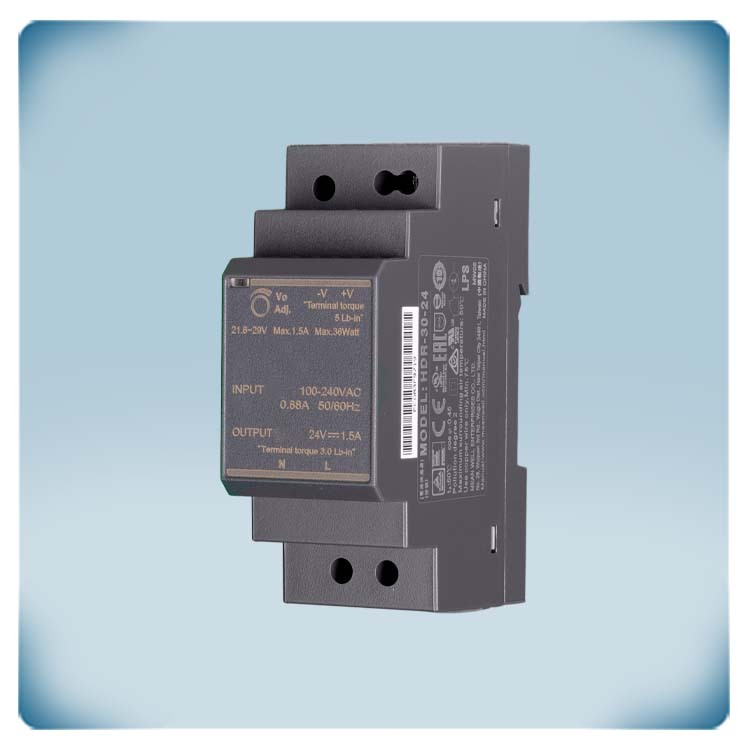

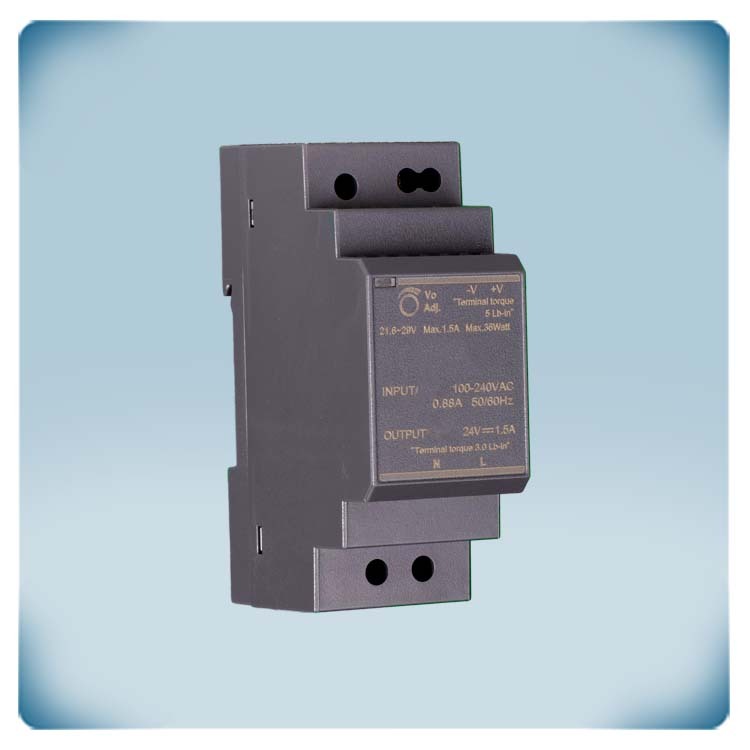

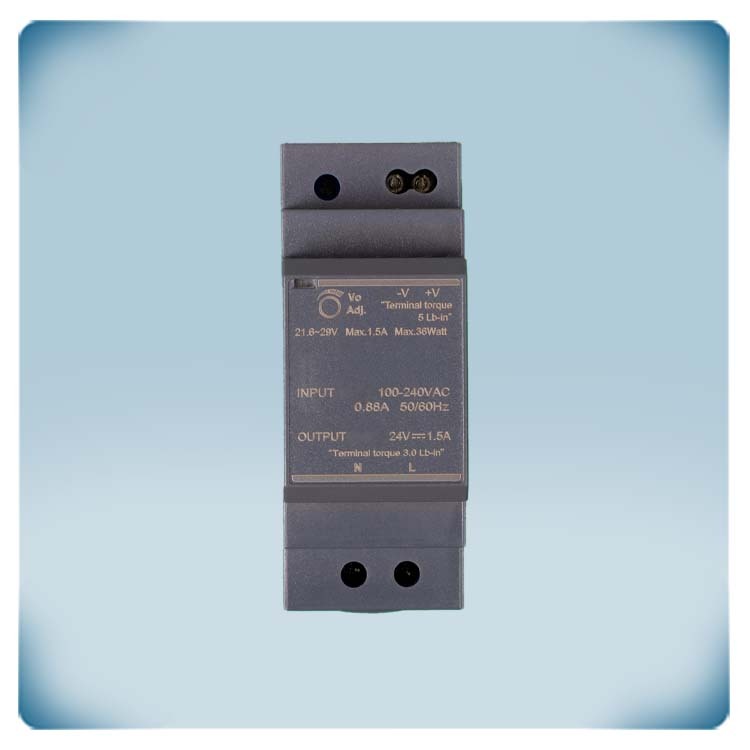

Güç kaynağı 24 VDC | 36 W | IP20 | DIN ray montajı
Ürün açıklaması
DIN rayına monte 24 Volt güç kaynağı modülü, giriş voltajını (tipik olarak AC şebeke voltajı veya farklı bir DC voltajı) sabit bir 24 VDC (volt doğru akım) çıkış voltajına dönüştürmek için kullanılan elektrikli bir cihazdır ve elektrik kabinlerinde DIN raylarına monte edilmek üzere tasarlanmıştır. Bu güç kaynağı 24 VDC sağlayarak çok çeşitli elektronik cihaz ve sistemlerle uyumlu hale getirir.
Cihaz 85-264 VAC / 50-60 Hz giriş voltajını kabul eder ve maksimum 36 W yük bağlanabilir. Yükü bağlamak için terminal bloğunun kullanılması mümkündür. Besleme modülü bir IP20 kutu ile korunur ve elektrik tesisatınızın güvenliği aşırı yük ve aşırı gerilim koruması ile artırılır.
Bu anahtarlamalı güç kaynağının kullanılabileceği temel sektörlerden bazıları bina otomasyonu (örn. HVAC kontrolü), endüstriyel otomasyon (örn. sensörlere, kontrolörlere vb. sabit güç sağlamak), yenilenebilir enerji (örn. güneş enerjisi sistemleri) veya laboratuvar ekipmanı olarak kullanılabilir.
Anahtarlamalı güç kaynakları, doğrusal güç kaynaklarına kıyasla daha verimli, daha hafif ve daha kompakttır (transformatörsüz tasarımları sebebiyle). Yüksek verimlilikleri nedeniyle daha az ısı üretirler ve daha fazla enerji tasarrufuna katkıda bulunurlar.
Ek özellikler ve açıklama
DHDR8-24-36 besleme modülü, ultra ince tasarımı ve 85 ila 264 VAC arasında değişen çok yönlü tam aralıklı AC giriş kapasitesiyle öne çıkan DIN rayına monte edilebilir bir cihazdır. Bu modül, harmonik akımı düzenlemek için Avrupa Birliği tarafından zorunlu kılınan bir standart olan EN 6100-3-2 ile uyumludur.
Kullanıcı güvenliğini artıran DHDR8-24-36, elektrik tehlikelerini etkili bir şekilde önleyen koruyucu plastik bir kutu içine yerleştirilmiştir. Bu özellik, tasarımında hem işlevselliğe hem de güvenliğe olan bağlılığı vurgular. Standart konfigürasyonunun bir parçası olarak DIN rayı kutusu, TS35 standart DIN rayı ile uyumludur ve kolay ve güvenli montaj sağlar. Güç kaynağı modülünün gövdesi 35 mm genişliğinde tasarlanmıştır, bu da elektrik kabinlerinin içinde yer tasarrufu sağlar.
DHDR8-24-36, -30°C ile 70°C gibi geniş bir ortam sıcaklığı aralığında % 90'a varan yüksek verimlilikle çalışacak şekilde tasarlanmıştır ve çeşitli ortamlarda güvenilir performans sağlar. Aşırı yük koruması için sabit akım modu ile donatılmış olup, endüktif veya kapasitif yükler de dahil olmak üzere çeşitli uygulamalar için uygundur. Ev otomasyonu ve endüstriyel kontrol cihazları için eksiksiz koruyucu işlevler ve ilgili sertifikalar, bu modülü ev ve endüstriyel uygulamalar için tercih edilen bir güç kaynağı çözümü haline getirir. DHDR8-24-36 böylece verimlilik, güvenlik ve kurulum kolaylığını bir araya getirerek güç kaynağı çözümleri alanındaki çeşitli uygulamalar için güvenilir bir seçim haline gelir.
Kurulum gereksinimleriÜnite için uygun montaj yönü, giriş terminalleri altta ve çıkış terminalleri üstte olacak şekilde dikeydir. Baş aşağı, yatay veya masa üstü montaj gibi diğer montaj yönlerine izin verilmez.
Her bir telli kablonun tüm tellerinin terminal bağlantısına girdiğinden ve zayıf teması önlemek için vidalı terminallerin güvenli bir şekilde sabitlendiğinden emin olun; tek bir kontakta aşırı akım stresini önlemek için her kontağın kablolara bağlandığından emin olun. En az 80 °C sıcaklığa dayanabilen teller kullanın. Önerilen tel çember uzunluğu 6 mm'dir. 3 mm'lik düz tornavida kullanın.
DHDR8-24-36'yı her zaman giriş terminalleri aşağı gelecek şekilde monte edin, aksi takdirde yeterli soğutma mümkün olmayacaktır. DIN rayına takmak için hafifçe arkaya doğru eğmeli ve kilitleme pimini kullanarak raya sabitlemelisiniz.

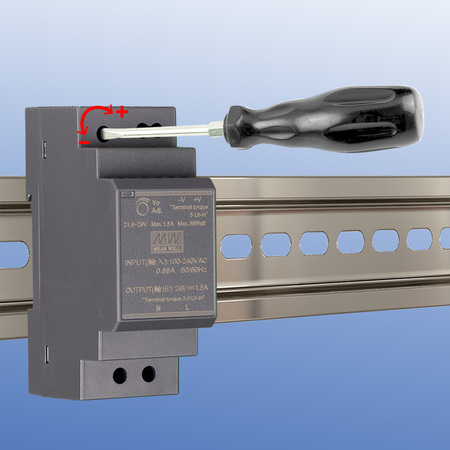

Voltaj ayarı için düzeltici
Çıkış voltajı, cihazın üst tarafındaki düzeltici kullanılarak ayarlanır.
Güç açık LED göstergesi
LED gösterge, cihaz açık ve çalışır durumda olduğunda yanarak görsel bir işaret görevi görür. Bu kullanıcı dostu eklenti, kullanıcıların cihazın durumunu bir bakışta tespit etmeleri için hızlı ve kullanışlı bir yol sağlar.
Kolay bağlantı
Modülün bağlanması bir terminal bloğu aracılığıyla gerçekleştirilir. Vidalı klemensler elektrik yüklerini bağlamak için en yaygın ve kullanıcı dostu yöntemdir. Vidalı klemensler elektrik bağlantıları yapmak için basit ve güvenli bir yol sağlar.
