Potansiyometre | Kapalı Konumsuz
Ürün açıklaması

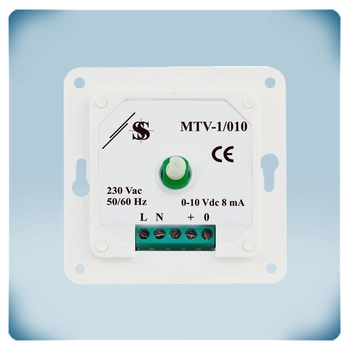

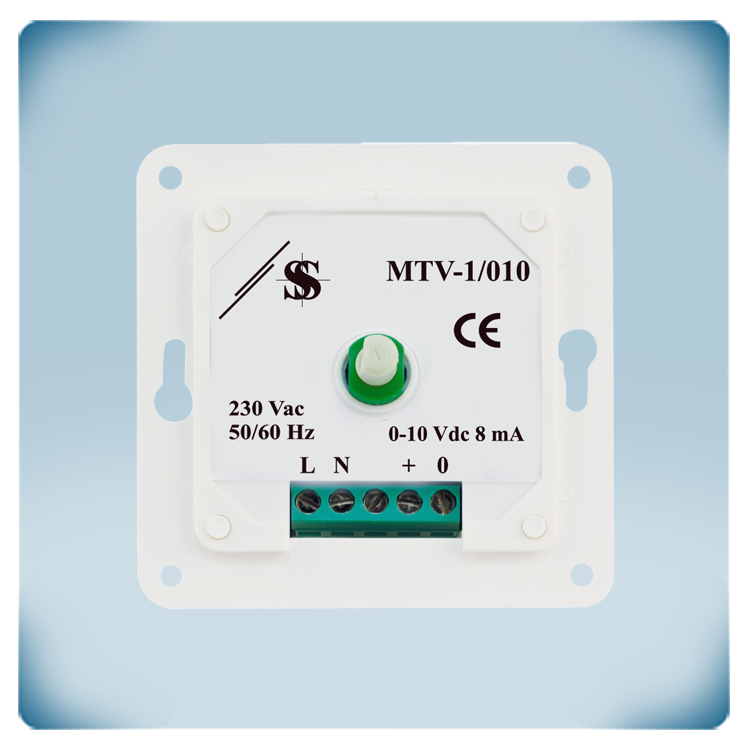

MTV-1-010- NA potansiyometresi, çeşitli HVAC ekipmanlarının uzaktan kumandası için sürekli değişken bir sinyal üretmek üzere tasarlanmış pratik bir cihazdır. Bu basit potansiyometre, EC fanlarının, damper aktüatörlerinin, AC fan hız kontrol cihazlarının (EVS veya MVS serisi) veya frekans invertörlerinin (FI-E serisi) düzenlenmesinde çok önemli bir rol oynar.
230 VAC besleme gerilimi ile çalıştırılan MTV-1-010-NA, 0-10 VDC'lik güvenilir bir çıkış voltajı aralığı sağlar. Birincil işlevi, kontrol sinyalini döner düğmenin konumuna göre ayarlamanıza izin veren hassas kontrol sağlamaktır. Bu, HVAC ekipmanının uzaktan kontrolünün gerekli olduğu durumlarda onu değerli bir unsur haline getirir. MTV-1-010-NA 'nın önemli bir özelliği, kapalı bir pozisyona sahip olmamasıdır. Minimum hava beslemesinin teknik veya yasal olarak gerekli olduğu durumlarda, bu potansiyometre kontrol sinyalinin asla 0 V'a ulaşmamasını sağlar. Döner düğme minimum konuma (saat yönünün tersine) çevrildiğinde bile, kontrol sinyali minimum değerde kalır ve 0 VDC'ye yaklaşır. Analog girişli hız kontrol cihazlarıyla birlikte bu benzersiz özellik, sürekli çalışmanın gerekli olduğu belirli uygulamaları ele alır.
MTV, hem ankastre montaj (IP44) hem de yüzeye montaj (IP54) için uygundur ve özel gereksinimlerinizi karşılayacak kurulum esnekliği sağlar.
Ek özellikler ve açıklama
HVAC potansiyometresinin amacı nedir?
Bir potansiyometre, diğer cihazları kontrol etmek için sürekli değişken bir sinyal üretir. Bu kontrol sinyali döner düğmenin konumuna göre artar veya azalır. Kontrol sinyali genel olarak EC fanlarını veya damper aktüatörlerini uzaktan kontrol etmek için kullanılır. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol edebilir. Örneğin, fan hız kontrolörü bir teknik odada veya elektrik dolabında bulunurken potansiyometre oturma odasına takılabilir.
Kontrol sinyali nedir?
Bir potansiyometre, diğer cihazları kontrol etmek için sürekli değişken bir sinyal üretir. Bu kontrol sinyali döner düğmenin konumuna göre artar veya azalır. Kontrol sinyali genel olarak EC fanlarını veya damper aktüatörlerini uzaktan kontrol etmek için kullanılır. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol edebilir. Örneğin, fan hız kontrolörü bir teknik odada veya elektrik dolabında bulunurken potansiyometre oturma odasına takılabilir.
230 VAC besleme gerilimi
Bu potansiyometre 230 VAC besleme gerilimi ile çalışır ve 0 ile 10 VDC arasında değişen bir çıkış voltajı üretir. 230 VAC besleme gerilimi birçok elektrik sisteminde yaygındır ve 0 - 10 VDC çıkış aralığı, ilgili HVAC ekipmanının hassas bir şekilde ayarlanmasını sağlar. Bir güç kaynağı modülüne ihtiyaç duymadan doğrudan şebekeye MTV-1-010- NA 'yı bağlayabilirsiniz.
0 - 10 VDC kontrol sinyali, HVAC endüstrisinde EC fan hızı, valf konumları veya elektronik sistemlerdeki diğer bileşenler gibi çeşitli parametreleri kontrol etmek için kullanılan en yaygın yöntemdir. 0 - 10 VDC kontrol sinyali, istenen bir dizi ayara karşılık gelir. Örneğin, modülasyon veya ayarlama gerektiren bir sisteminiz varsa, 0 - 10 VDC kontrol sinyali, istenen parametrenin% 0 ila% 100'ü arasındaki bir aralığı temsil edecek şekilde yorumlanabilir. 0 V'luk bir sinyal minimum ayarı gösterebilirken, 10 V'luk bir sinyal maksimum ayarı temsil edebilir.
Kapalı pozisyon olmadan
Potansiyometrede kapalı konumun olmaması, döner düğme minimum konumunda olsa bile (tamamen saat yönünün tersine çevrildiğinde) kontrol sinyalinin 0 VDC'ye ulaşmayacağını, ancak 0 VDC'ye yaklaşan minimum bir değeri koruyacağını ima eder. Her zaman minimum hava beslemesinin sağlanmasının teknik veya yasal olarak gerekli olduğu durumlarda, bu tasarım özelliği bağlı ekipmanın tamamen kapanmasını önler.
Bu yapılandırma, belirli uygulamaların belirli gereksinimlerini veya kısıtlamalarını ele alarak her zaman minimum düzeyde bir kontrol veya işlem olmasını sağladığı için kasıtlıdır. Yönetmeliklere uymak veya çeşitli senaryolarda HVAC sistemlerinin operasyonel ihtiyaçlarını karşılamak için bu tür tasarım yönlerini dikkate almak esastır.
Muhafaza

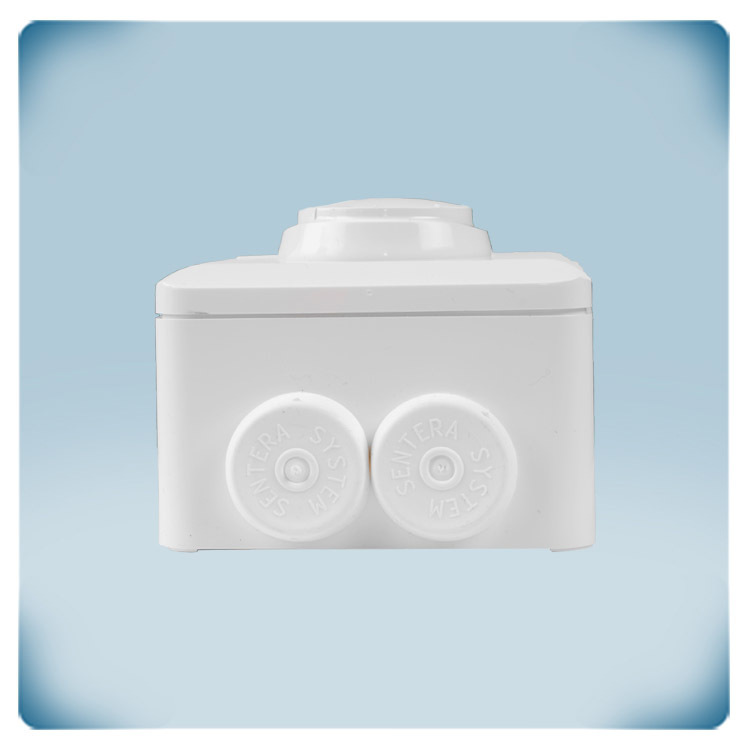

Potansiyometre, krem renginde (RAL 9010) dayanıklı ASA plastikten yapılmış duvara monte bir muhafazaya sahiptir. Malzeme seçimi UV dayanımı sağlar ve toza, su sıçramalarına ve darbelere karşı koruma sağlar. Tasarım, her türlü duvara veya panele çok yönlü kurulum sağlar, çünkü muhafaza hem ankastre hem de yüzeye montaj seçeneklerini barındırır ve kurulumda esneklik sağlar. Koruma sınıfı, iç bileşenlerin çevresel unsurlara karşı korunmasındaki güvenilirliğini kanıtlayan ankastre montaj için IP44 ve yüzeye montaj için IP54'tür.
Ankastre montaj için muhafaza tasarımı, standart Avrupa duvar kutularıyla hizalanarak kesintisiz bir uyum sağlar. Muhafazanın genel sağlamlığı, onu çeşitli duvar tiplerine monte etmeye uygun hale getirir.
Malzeme ve tasarım özelliklerinin bu kombinasyonu, potansiyometrenin dayanıklılığına ve HVAC sektöründeki çeşitli ortamlar için uygunluğuna katkıda bulunur. Temizlik, bakım kolaylığına katkıda bulunan, yalnızca nemli bir bez gerektiren basit bir işlemdir.
