Ürün veri sayfası
EC fanlar için 3 adımlı kontrol anahtarı | Kapalı konum
Ürün açıklaması
EC fanları veya damper aktüatörleri için KAPALI konumlu 3 kademeli kontrol anahtarı. Ayrıca AC fan hız kontrol cihazlarını veya frekans invertörlerini uzaktan kontrol edebilir. Besleme gerilimi 10 VDC'dir.
Konum 1'in çıkış sinyali, dahili bir düzeltici aracılığıyla 3 - 7 VDC aralığında ayarlanabilir. Pozisyon 2'nin çıkış sinyali dahili bir düzeltici aracılığıyla 5 - 9 VDC aralığında ayarlanabilir. Pozisyon 3'ün çıkış sinyali her zaman verilen voltaja eşittir: 10 VDC. Su sıçramasına dayanıklı kutusu, gömme montaja (IP44) veya yüzeye montaja (IP54) izin verir.
Ek özellikler ve açıklama
EC motorlu fanlar
Bir Elektronik Kontrollü (EC) motor genellikle stator içinde ya da etrafında dönen sabit mıknatıslardan oluşan bir rotor içerir. Entegre fan hızı kontrolörü stator sargıları içinde bir elektrik akımı üretir ve gücü de 0-10 V kontrol sinyaline dayalı olarak değişir. Bu elektrik akımı döner bir manyetik alan oluşturur ve sabit mıknatıslar da buna göre kendini ayarlar ve böylece EC motorun dönüşü sağlanmış olur.
EC motorların AC motorlara göre temel avantajları daha yüksek enerji verimliliği, uzun hizmet ömrü, daha düşük gürültü düzeyi ve daha düşük manyetik karışmadır (EMI).
Bir EC motoru kontrol edin
Bir EC motoru, istenen hızı belirten bir kontrol sinyaline dayanarak işlevini yerine getirir. Bu kontrol sinyali dijital olabilir, Modbus RTU iletişimini kullanabilir veya analog olabilir ve tipik olarak 0 ile 10 Volt arasındadır. SMT-D-4P-EM bu sinyali elle kademeli aralıklarla oluşturur.
3 adımlı kontrol anahtarı nedir?

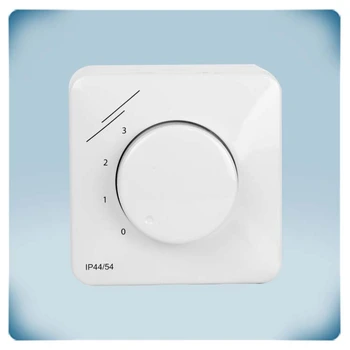

Bu kontrol anahtarının çıkış voltajı döner düğmenin konumuna göre değişir. Çıkış voltajı üç adıma bölünmüştür. Bu kontrol anahtarı EC fanlarını ya da damper aktüatörlerini üç kademeli olarak kontrol eder. Ayrıca AC fan hızı kontrolörlerini (örneğin, Sentera'nın EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan 3 kademeli olarak kontrol edebilir. Bu kontrol anahtarı oturma odasına kurulabilir ve fan hızı kontrolörü de teknik kontrol odasında ya da bir elektrik panosunda bulunabilir.
Ayarlanabilir çıkış düzeyi

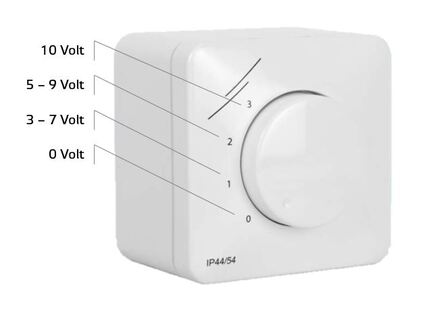

Bazı uygulamalarda en iyi fan hızını elde etmek için kontrol sinyalinin ayarlanması istenir. 0 konumu 0 VDC'ye sabitlenmiştir. Konum 1 ve konum 2'nin kontrol sinyali iç düzenleyiciler yoluyla ayarlanabilir. Konum 1'in çıkışı 3 - 7 VDC aralığında ayarlanabilir. Konum 2'nin çıkış voltajı 4 - 9 VDC aralığına ayarlanabilir. Konum 3 her zaman beslenen voltaja eşittir: 10 VDC.
OFF (KAPALI) konumu
Bu kontrol anahtarı bir OFF konumuna sahiptir. 0 konumunda, çıkış voltajı 0 VDC'dir, yani fan durur.
Gömme ve yüzeye montaj için sağlam kutu

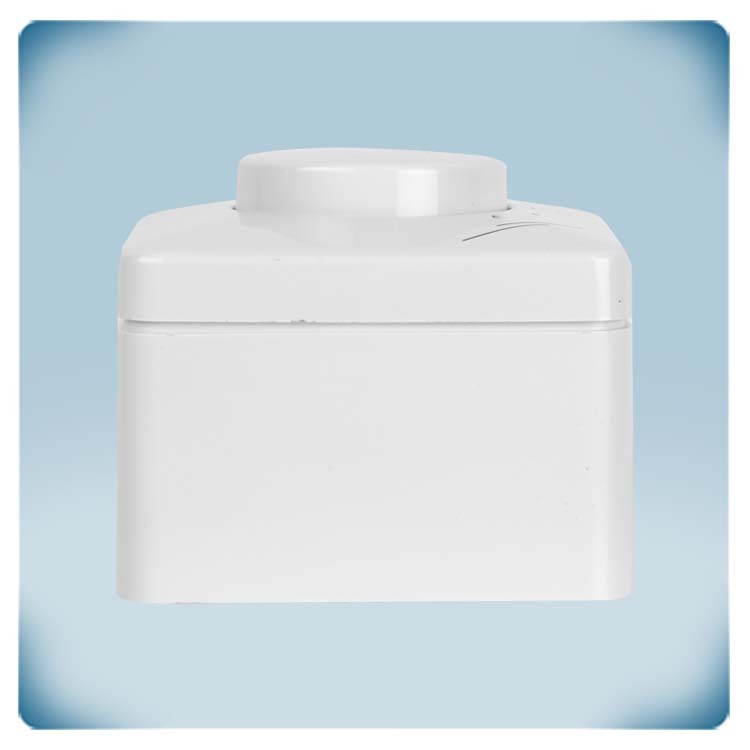

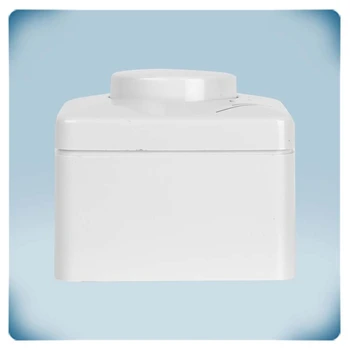

SMT-1-30 kutusu katı ASA plastikten üretilmiştir ve hoş bir krem rengindedir (RAL9010) ve elektronik bileşenleri toz, su ve darbelere karşı korur. Bu kutu hem gömme hem de duvar üzerine yerleştirme seçeneklerine sahiptir ve böylece alçıpan, taş duvar ve paneller dahil her türlü duvara kolayca yerleştirilebilir. Farklı ürün versiyonu aramanız gerekmez. Gömme (sıvaaltı) montaj seçeneğini kullanırsanız, standart Avrupa kutularına mükemmel bir şekilde uyar ve arkaplana uyum sağlar. Koruma sınıfı gömme montajda IP44 ve yüzeye (sıvaüstü) montajda IP54'tür. Güzel bir görünüme sahiptir ve iç tasarımlara uyum sağlar. Nemli bir bezle kolayca temizlenebilir.
Cihaz kutularımızın kalitesini garanti etmek için, bu kutuları kendimiz üretiyoruz. Elle kontrol anahtarımız farklı HVAC uygulamalarında dayanıklı ve güvenilir olacak şekilde tasarlanmıştır. Sürekli çalışmanın zorluklarına dayanabilecek sağlam bir yapıya sahiptir ve kullanıcılara fan kontrol ihtiyaçlarında güvenilir bir çözüm sunar.
