AC motor 6 A | Fjärrstyrd varvtalsreglering | DIN-skena

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod FS-R-000161

Nuvarande lager 11 U.

Fabrikens ledtid 3 Vecka(or)

Lösningsbeskrivning

Fjärrstyrd varvtalsreglering för AC-fläktar med enfasmotor. Den maximala motorströmmen är 6 A. Fläkthastighetsregulatorn kan installeras på en DIN-skena. Via den externa potentiometern kan fläkthastigheten ställas in. Vid nolläge stannar motorn. Kabellängden mellan potentiometer och fläkthastighetsregulator bör förbli begränsad för att undvika störningar av 0-10 V-signalen.

Dokument

Schematisk översikt

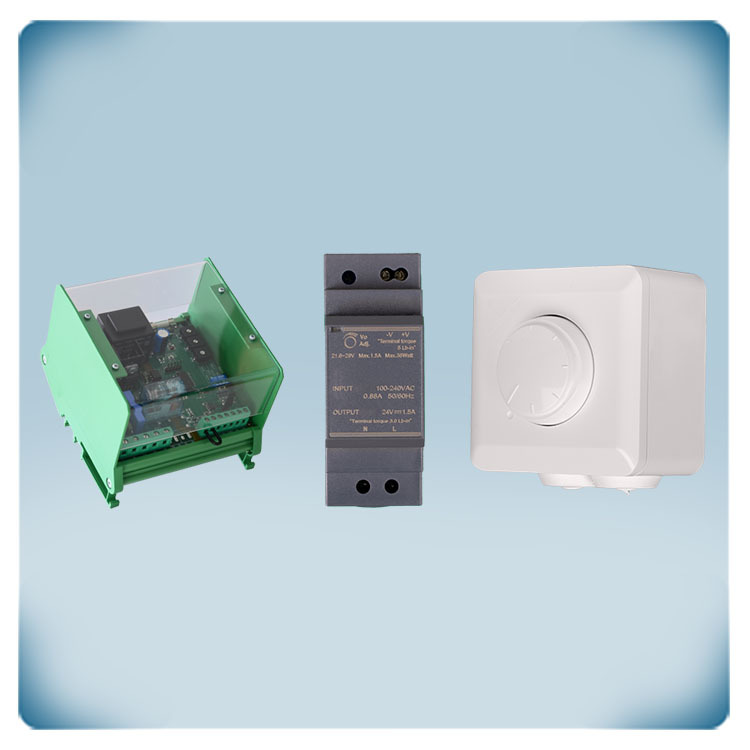

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

MVS-1-60CDM

1 U.

En elektronisk fläkthastighetsregulator med analog ingång som styr enfas växelströmsmotorer med en maximal ström på 6 A. Tyristorn behöver 230 VAC matningsspänning. Ett fjärrstart/-stopp-kommando kan genereras via den digitala ingången. Regulatorn är avsedd för DIN-skenmontering.

SDP-M010-DC

1 U.

Potentiometer för att styra fläkthastigheten eller spjällens läge i ett ventilationssystem. Fjärrstyrd ON-OFF-omkoppling av motorn är möjlig via potentiometerns torrkontaktutgång. Matningsspänningen är 24 Volt DC. Den kontinuerliga variabla utsignalen kan ställas in med vridknappen. Denna knapp har ett avstängt läge. Som standard går den analoga styrsignalen från lågt till högt värde genom att vrida ratten medurs. Denna funktion kan inverseras via Modbus Holding registren. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).

DHDR8-24-36

1 U.

En 24 VDC strömförsörjning. Kapslingsklass är IP20. Den är optimerad för montering på DIN-skena i elektriska skåp. Laster upp till 36 W kan anslutas. Ingångsspänningen är 85—264 VAC / 50—60 Hz. Överbelastnings- och överspänningsskyddet ökar säkerheten för din elektriska installation. 24 VDC-utspänningen är tillgänglig via kopplingsplintar.
