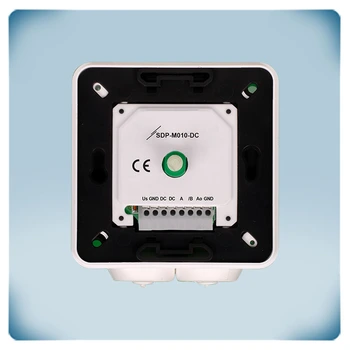

HVAC Potentiometer | torrkontakt | Modbus RTU

Artikelkod SDP-M010-DC
GTIN 0.540.100.301.845.3
Intrastat-nummer 90.32.89.00
Kategori Potentiometrar 3-24 inspänning
Nuvarande lager 0 U.
Fabrikens ledtid 3 Vecka(or)
Nästa leverans 06/12/2024 - 10 U.

Produktbeskrivning

Potentiometer för att styra fläkthastigheten eller spjällens läge i ett ventilationssystem. Fjärrstyrd ON-OFF-omkoppling av motorn är möjlig via potentiometerns torrkontaktutgång. Matningsspänningen är 24 Volt DC. Den kontinuerliga variabla utsignalen kan ställas in med vridknappen. Denna knapp har ett avstängt läge. Som standard går den analoga styrsignalen från lågt till högt värde genom att vrida ratten medurs. Denna funktion kan inverseras via Modbus Holding registren. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).

Ytterligare specifikationer och beskrivning


Typiska tillämpningar
Potentiometerns analoga utgång används vanligtvis som en styrsignal. Ofta används en potentiometer för att fjärrjustera EC-fläkthastigheten eller för att skicka den begärda motorhastigheten till en frekvensomriktare eller AC-fläkthastighetsregulator. T.ex. kan potentiometern installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.

Utgångstyp
Olika utgångstyper kan väljas: 0-10 Volt / 0-20 mA / 0-100 % PWM. Utgångstypen kan justeras i Modbus Holding register 11.
Minsta och maximala utgångsvärden kan också justeras via Modbus registren.

Skriva över utdata
När utgångsöverskrivningsfunktionen är aktiverad kan det begärda utgångsvärdet skickas via Modbus RTU-kommunikation. Det gör det möjligt att åsidosätta vridknappens funktion och fjärrstyra det analoga utgångsvärdet på potentiometern via Modbus RTU-kommunikation.

Regleringstyp uteffekt
Som standard går den analoga utgången från låg till hög (t.ex. 0 till 10 volt). Det är möjligt att vända operationen. I så fall går utgångsvärdet från högt till lågt (t.ex. 10 till 0 Volt). Regleringstypen kan väljas i Modbus Holding register 17.

Torrkontaktutgång och nolläge
Den torrkontaktutgången kan användas för fjärrstyrning av en extern enhet (t.ex. start/stopp-kommando för fläkthastighetsregulator). När vridknappen är i nolläge (helt moturs) är kontaktutgången öppen. När vridknappen vrids medurs stängs kontakten.



Kommentarer, omdömen och betyg

20-11-2023
Designed to control EC fan motors, with all the necessary functions, including the ability to integrate into a Modbus RTU network.
07-11-2023
SDP-M010-DC is easy to use potentiometer for controlling EC fans with analog signal. Minimum and maximum output settings are adjustable via Modbus RTU. There is an option output to be controlled directly over Modbus which makes it suitable for controlling EC fans from remotely. In addition there is dry contact available for remote ON/OFF function.
