Datablad
Varvtalsreglage baserat på temperatur | 5-35 °C | förkopplad | 6 A
Produktbeskrivning
Ett elektroniskt temperatursstyrt varvtalsreglage som kräver 230 VAC matningsspänning. Det styr enfasiga spänningsstyrbara motorer med en maximal ström på 6 A i intervallet mellan 5 - 35 °C. Reglaget har en förkopplad temperatursond och matningskabel.
Dokument
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Önskad temperatur mellan 5 - 35 °C kan ställas in med potentiometern till vänster. Minsta motorvarvtal ställs in med den högra potentiometern och ligger mellan 80 - 160 VAC. När den uppmätta temperaturen överskrider det önskade temperatursvärdet accelererar frånluftsfläkten tills den uppmätta temperaturen sjunker under börvärdet. För detta används fasstyrning eller Triac-tekniken. Fläkten återgår sedan till tomgång. Maxhastigheten kan ställas in med en intern trimmer. En belyst avstängningsknapp finns på regulatorns vänstersida. Den oreglerade utgången (L1, 230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern driftindikator, ett spjäll osv. Om fläkten är t.ex. avstängd, då är spjället stängt. När fläkten är aktiv, är spjället öppet.
Önskad temperatur mellan 5 - 35 °C kan ställas in med potentiometern till vänster. Minsta motorvarvtal ställs in med den högra potentiometern och ligger mellan 80 - 160 VAC. När den uppmätta temperaturen överskrider det önskade temperatursvärdet accelererar frånluftsfläkten tills den uppmätta temperaturen sjunker under börvärdet. För detta används fasstyrning eller Triac-tekniken. Fläkten återgår sedan till tomgång. Maxhastigheten kan ställas in med en intern trimmer. En belyst avstängningsknapp finns på regulatorns vänstersida. Den oreglerade utgången (L1, 230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern driftindikator, ett spjäll osv. Om fläkten är t.ex. avstängd, då är spjället stängt. När fläkten är aktiv, är spjället öppet.
Förkopplad och klar att använda!

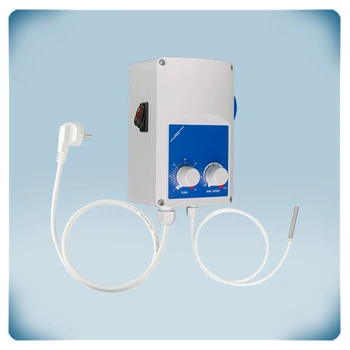

GTE21-60-DT är 100 % "plug & play". Regulatorn kräver ingen konfiguration eller kabeldragning. En PT500 temperatursond som mäter omgivande temperatur (4 m) och strömförsörjningskabel (1,5 m ) är förkopplade. Frånlufsfläkten kan anslutas via Schuko -uttaget som finns på regulatorns högersida.
GTE21-60-DT är 100 % "plug & play". Regulatorn kräver ingen konfiguration eller kabeldragning. En PT500 temperatursond som mäter omgivande temperatur (4 m) och strömförsörjningskabel (1,5 m ) är förkopplade. Frånlufsfläkten kan anslutas via Schuko -uttaget som finns på regulatorns högersida.
Tillämpning och design
Denna styrenhet är resultatet av många års erfarenhet av temperaturreglering i växthus i kombination med innovativ elektronikteknik. Denna enhet är extremt pålitlig och säker. Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är flamsläckande och stöttåligt. Det erbjuder ett IP54 -skydd mot inträngande av damm, smuts och vatten.
Denna styrenhet är resultatet av många års erfarenhet av temperaturreglering i växthus i kombination med innovativ elektronikteknik. Denna enhet är extremt pålitlig och säker. Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är flamsläckande och stöttåligt. Det erbjuder ett IP54 -skydd mot inträngande av damm, smuts och vatten.
