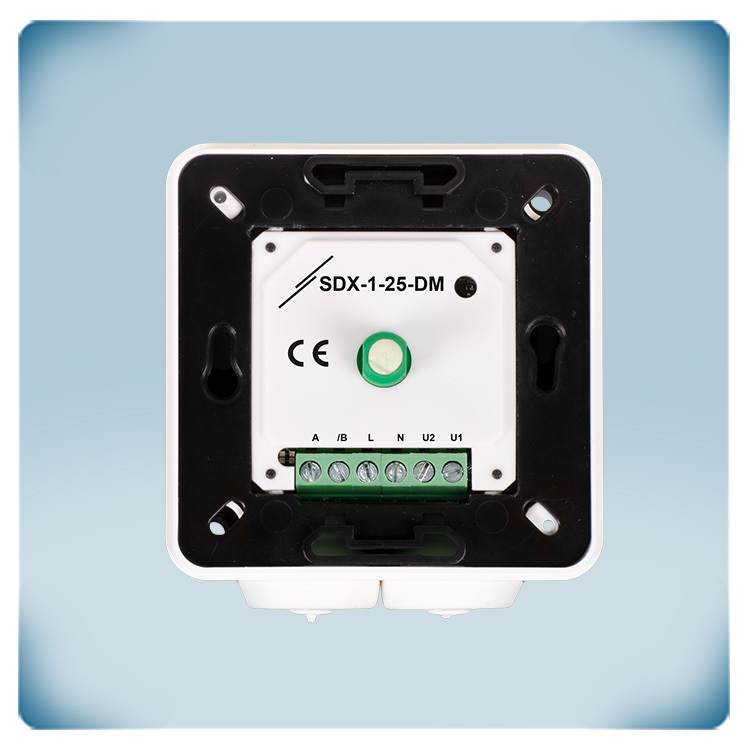

Variabel fläkthastighetsregulator 230 VAC | 2,5 A
Produktbeskrivning
Fläkthastighetsregulator för enfasmotorer med en maximal ström på 2,5 A. Som standard kan fläkthastigheten ställas in manuellt från hög till låg. Via Modbus Holding registren kan detta ändras till låg till hög.
Alla inställningar är justerbara via Modbus RTU kommunikation. Även fjärrstyrning är möjlig genom att skriva önskad fläkthastighet i det specifika Modbus Holding registret.
Kapslingen möjliggör infälld montering eller utanpåliggande montering. Matningsspänningen är 230 VAC. Fasvinkelkontroll (Triac-teknik) används för att justera motorspänningen och för att reglera motorhastigheten. Denna elektroniska varvtalsregulator används ofta för att styra takfläktar, badrumsfläktar, utsugsfläktar osv.
Ytterligare specifikationer och beskrivning
Variabel fläkthastighetskontroll
Fläkthastigheten kan ställas in manuellt från hög till låg. Via Modbus Holding registren kan driftläget inverseras (från låg till hög hastighet). Alla inställningar, inklusive minsta motorvarvtal, är justerbara via Modbus Holding registren. OFF-läget kan avaktiveras genom att ansluta 230 VAC-matningsspänningen till den oreglerade utgången, dvs till plintarna L1 och N. I detta fall kommer motorn att köra på låg hastighet när strömförsörjningen finns. Om du vill behålla OFF-läget aktiverat, anslut matningsspänningen på plintarna L och N, som standard.
Tyst motordrift
I bostadsmiljöer är det viktigt att motorn inte avger för mycket ljud. Denna nya SDX hastighetsregulator är väldigt lik de gamla MTX regulatorerna men det finns några viktiga skillnader: Den mycket exakta styrningen av motorn är den största skillnaden. Tack vare användningen av en ny mikrokontroller kan motorspänningen styras extremt exakt. Detta resulterar i mycket tyst motordrift, även vid låg hastighet. Denna varvtalsregulator reglerar hastigheten på AC-fläktar genom att minska motorspänningen. Spänningen reduceras via fasvinkelstyrning (TRIAC-teknik). Denna varvtalsregulator är därför endast lämplig för spänningsstyrbara motorer. Om du inte är säker på om din motor är spänningsstyrbar är det bäst att kontakta motortillverkaren.
Justerbara inställningar via Modbus RTU kommunikation
Alla inställningar för denna varvtalsregulator kan justeras och övervakas via Modbus RTU kommunikation. Utspänningen kan ställas in lokalt via den inbyggda potentiometern eller på distans via Modbus RTU kommunikation. Allt du behöver göra är att ladda ner vår gratis 3SM-mjukvara från vår hemsida och du får den motorstyrningstyp du önskar – manuell eller digital, dvs lokal eller fjärrstyrd!
Fläkthastighetsregulator för infälld eller utanpåliggande montering
Det fyrkantiga höljet med lätt rundade hörn har en samtida, modern design som passar de flesta inredningsstilar. Denna regulator kan monteras på en vägg eller bli inbyggd. Monteringshålen passar perfekt på de vanliga europeiska väggboxarna. Kapslingen är tillverkad av högkvalitativ ASA-plast. Detta material är UV-beständigt och det skyddar mot stötar. Skyddsklassen är IP44 för infälld montering och IP54 för utanpåliggande montering. Det skyddar elektroniken mot inträngning av damm, smuts och vatten i inomhusapplikationer. Kapslingen är lätt att rengöra med en fuktig trasa.
Oreglerad utgång för att styra externa enheter
Om matningsspänningen är ansluten till plintarna L och N är den oreglerade utgången aktiv när motorn är aktiv. Eftersom denna utgång är antingen PÅ (230 Volt) eller AV (0 Volt), kallas den för "oreglerad utgång". Denna utgång klarar en maximal ström på 2 A. Den används vanligtvis för att styra en extern driftindikator, ett spjäll, ett externt relä, osv. T.ex. när fläkten stannar stängs spjället. När fläkten är aktiv är spjället öppet.
Fläkthastigheten kan ställas in manuellt från hög till låg. Via Modbus Holding registren kan driftläget inverseras (från låg till hög hastighet). Alla inställningar, inklusive minsta motorvarvtal, är justerbara via Modbus Holding registren. OFF-läget kan avaktiveras genom att ansluta 230 VAC-matningsspänningen till den oreglerade utgången, dvs till plintarna L1 och N. I detta fall kommer motorn att köra på låg hastighet när strömförsörjningen finns. Om du vill behålla OFF-läget aktiverat, anslut matningsspänningen på plintarna L och N, som standard.
Tyst motordrift
I bostadsmiljöer är det viktigt att motorn inte avger för mycket ljud. Denna nya SDX hastighetsregulator är väldigt lik de gamla MTX regulatorerna men det finns några viktiga skillnader: Den mycket exakta styrningen av motorn är den största skillnaden. Tack vare användningen av en ny mikrokontroller kan motorspänningen styras extremt exakt. Detta resulterar i mycket tyst motordrift, även vid låg hastighet. Denna varvtalsregulator reglerar hastigheten på AC-fläktar genom att minska motorspänningen. Spänningen reduceras via fasvinkelstyrning (TRIAC-teknik). Denna varvtalsregulator är därför endast lämplig för spänningsstyrbara motorer. Om du inte är säker på om din motor är spänningsstyrbar är det bäst att kontakta motortillverkaren.
Justerbara inställningar via Modbus RTU kommunikation
Alla inställningar för denna varvtalsregulator kan justeras och övervakas via Modbus RTU kommunikation. Utspänningen kan ställas in lokalt via den inbyggda potentiometern eller på distans via Modbus RTU kommunikation. Allt du behöver göra är att ladda ner vår gratis 3SM-mjukvara från vår hemsida och du får den motorstyrningstyp du önskar – manuell eller digital, dvs lokal eller fjärrstyrd!
Fläkthastighetsregulator för infälld eller utanpåliggande montering
Det fyrkantiga höljet med lätt rundade hörn har en samtida, modern design som passar de flesta inredningsstilar. Denna regulator kan monteras på en vägg eller bli inbyggd. Monteringshålen passar perfekt på de vanliga europeiska väggboxarna. Kapslingen är tillverkad av högkvalitativ ASA-plast. Detta material är UV-beständigt och det skyddar mot stötar. Skyddsklassen är IP44 för infälld montering och IP54 för utanpåliggande montering. Det skyddar elektroniken mot inträngning av damm, smuts och vatten i inomhusapplikationer. Kapslingen är lätt att rengöra med en fuktig trasa.
Oreglerad utgång för att styra externa enheter
Om matningsspänningen är ansluten till plintarna L och N är den oreglerade utgången aktiv när motorn är aktiv. Eftersom denna utgång är antingen PÅ (230 Volt) eller AV (0 Volt), kallas den för "oreglerad utgång". Denna utgång klarar en maximal ström på 2 A. Den används vanligtvis för att styra en extern driftindikator, ett spjäll, ett externt relä, osv. T.ex. när fläkten stannar stängs spjället. När fläkten är aktiv är spjället öppet.
