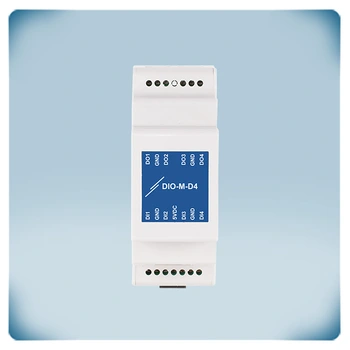

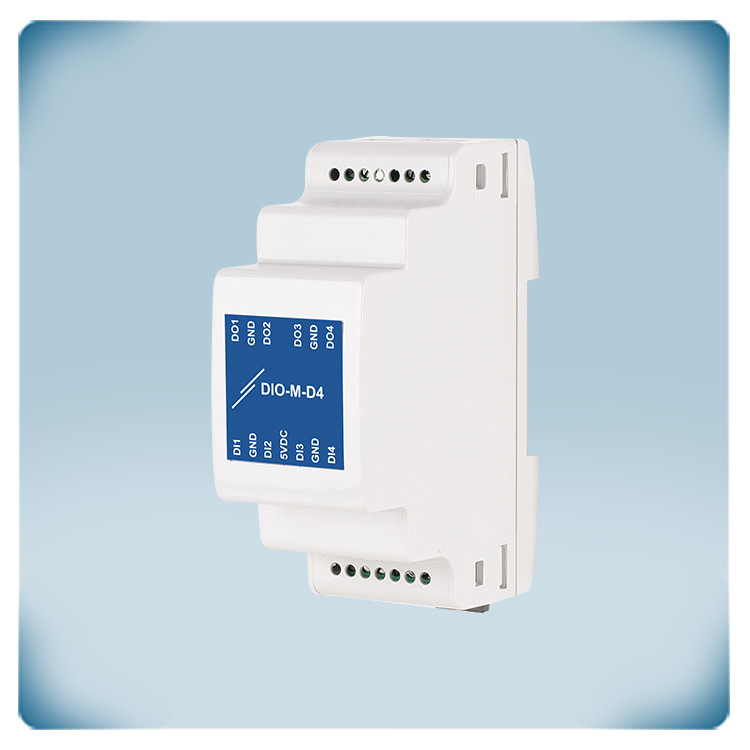

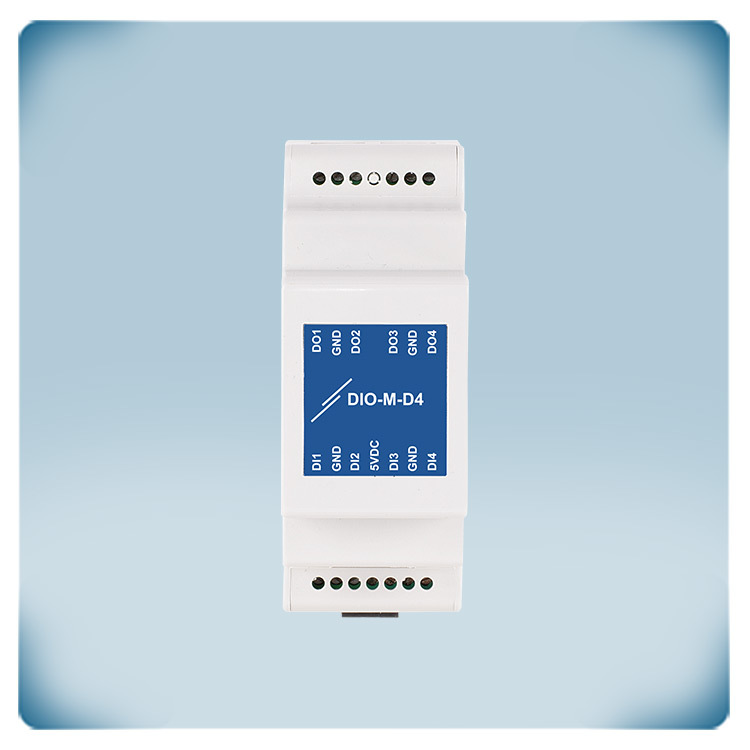

Modbus RTU IO-modul | 4 digitala ingångar | 4 digitala utgångar

Artikelkod DIO-M-D4
GTIN 0.540.100.300.077.9
Intrastat-nummer 84.71.60.70
Kategori Omvandlare
Nuvarande lager 3 U.
Fabrikens ledtid 4 Vecka(or)

Produktbeskrivning

Detta är en I/O modul för Modbus RTU-nätverk. Den har 4 digitala ingångar och 4 digitala utgångar. De digitala utgångarna aktiveras av ett Modbus RTU-register. Status för de digitala ingångarna överförs till Modbus RTU-register. Matningsspänningen är 24 VDC PoM. Detta innebär att både Modbus RTU-kommunikation och matningsspänning kan anslutas via RJ45-uttaget. Kapslingen kan monteras på en DIN-skena. Den har en IP30 skyddsgrad mot inträngning av damm och fukt.

Ytterligare specifikationer och beskrivning


Hur fungerar det?
Sentera-enheter kommunicerar med varandra via Modbus RTU-kommunikation. Modbus RTU är ett seriellt kommunikationsprotokoll som använder RS485-teknik. Vissa applikationer kräver kommunikation med icke-Sentera-produkter - till exempel ett spjällställdon, en dörrbrytare, osv. Dessa icke-Sentera-produkter kan anslutas via denna DIO-M-D4-modul. De kan ta emot kommandon via de digitala utgångarna på DIO-M-D4 och de kan skicka information via modulens digitala ingångar. När de är aktiverade har de digitala utgångarna en utgångsnivå på 5 VDC. De är kortslutningsskyddade. Kombinerad maximal belastning är 100 mA.

Normalt läge
Normalläge är standardläget. I normalt läge kan utgångarna aktiveras genom att skriva värdet '1' i motsvarande Modbus RTU Holding register. I normalt läge krävs en Modbus RTU-masterenhet för att styra utgångarna och läsa modulens ingångsvärden.

Parat läge
Parat läge kan aktiveras via Modbus RTU. Utgångarna kommer att interagera med ingångarna. Om en ingång är aktiverad kommer även den utgång som är kopplad till denna ingång att aktiveras. Det finns flera möjligheter att aktivera de digitala ingångarna på denna modul. Ingångarna kan aktiveras av en extern enhet med digital utgång, en torrkontaktutgång eller av en tachosignal. En tachosignal kan användas för att mäta motorhastigheten. Tachosignaler i området 0 - 60.000 varv/minut eller 0 - 1.000 Hz kan detekteras.

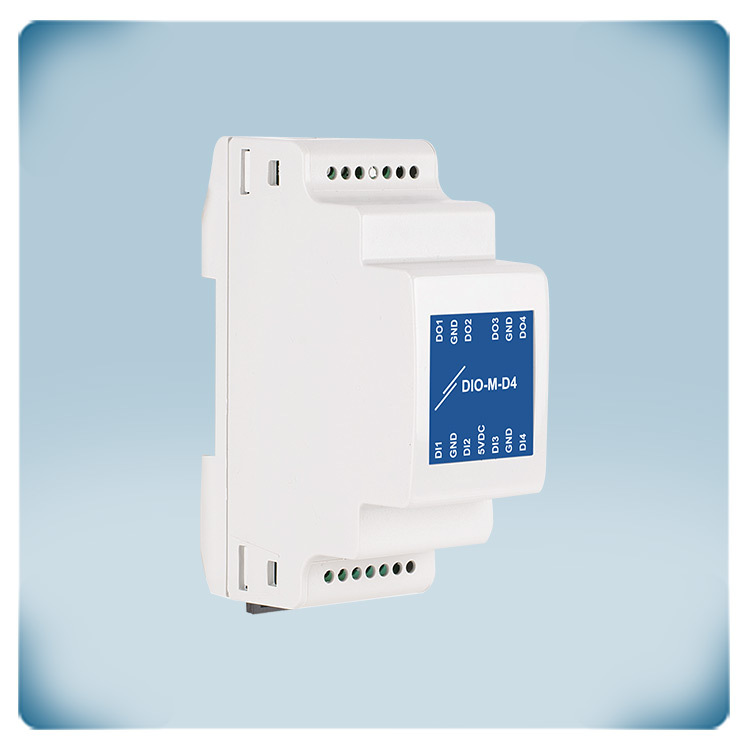

DIN-skenmontering

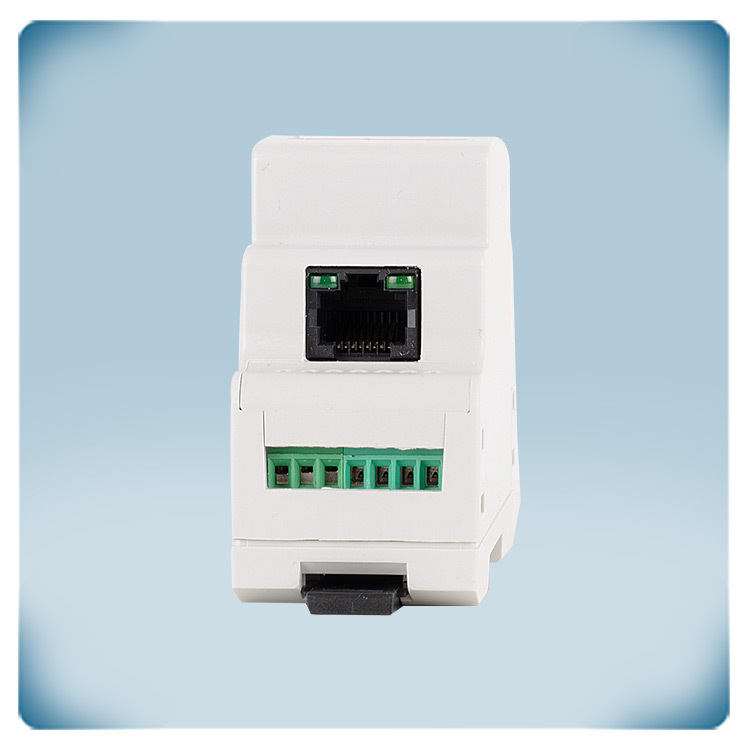

DIO-M-D4 kan monteras på en DIN-skena. Modbus RTU-kommunikation och 24 VDC-matningsspänningen ansluts via RJ45-uttaget. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC nätaggregat med RJ45-kontakt. Kapslingen erbjuder ett IP30-skydd mot inträngning av damm och fukt.
