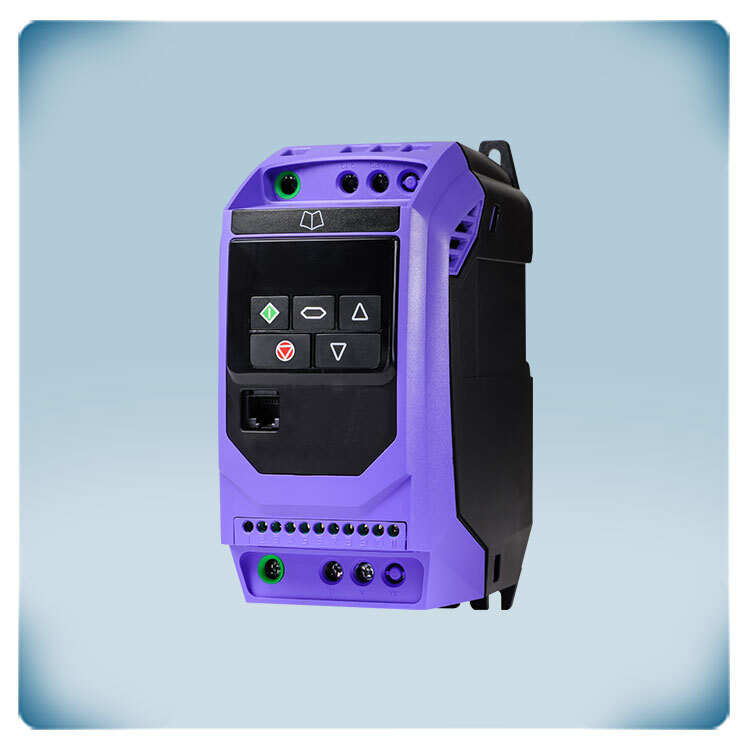

Frekvensomvandlare 400 V | 1,2 A | 0,37 kW | IP20
Produktbeskrivning
Varvtalsreglerare för styrning av 3ph 400 Volt motorer. Denna VSD är särskilt enkel att använda. För de flesta tillämpningar är det inte nödvändigt att ändra standardinställningarna. Därför är den här frekvensomriktaren idealisk för styrning av fläktar och pumpar i HVAC-applikationer. Den erforderliga matningsspänningen är trefas 400 Volt.
Olika typer av trefasmotorer på 400 volt kan styras: IE3- eller IE4-induktionsmotorer, permanentmagnetmotorer, borstlösa likströmsmotorer eller synkrona reluktansmotorer. En eller flera motorer med en (kombinerad) maximal ström på 1,2 A kan styras av den här frekvensomriktaren. Motorvarvtalet kan ställas in via den intuitiva knappsatsen eller via ingångarna. Konfigurationen förenklas med hjälp av 14 grundparametrar och applikationsmakrofunktioner.
Kapslingen kan monteras på DIN-skena i ett elskåp. Den erbjuder IP20-skydd mot inträngande damm. Det integrerade EMC-filtret är av klass C1.
Tillverkarens kod: ODE-3-140012-3F12
Ytterligare specifikationer och beskrivning
3fas 400 Volt frekvensomriktare för HVAC-applikationer
Eftersom trefas 400 volt har en högre effektkapacitet kan den användas för fler applikationer, t.ex. större fläktar och pumpar i HVAC-system. Jämfört med en enfasversion är en kombination av en trefasdriven frekvensomriktare och en trefasmotor vanligtvis mer effektiv och användbar. För HVAC-applikationer gör detta frekvensomriktaren perfekt lämpad för att styra fläktar eller pumpar. Dessutom är den otroligt användarvänlig. I många fall kan frekvensomriktaren användas direkt efter installationen och standardinställningarna kan behållas.
Eftersom trefas 400 volt har en högre effektkapacitet kan den användas för fler applikationer, t.ex. större fläktar och pumpar i HVAC-system. Jämfört med en enfasversion är en kombination av en trefasdriven frekvensomriktare och en trefasmotor vanligtvis mer effektiv och användbar. För HVAC-applikationer gör detta frekvensomriktaren perfekt lämpad för att styra fläktar eller pumpar. Dessutom är den otroligt användarvänlig. I många fall kan frekvensomriktaren användas direkt efter installationen och standardinställningarna kan behållas.
IP20-kapsling för DIN-skena eller ytmontering
Kapslingen är tillverkad av plast som är lätt att underhålla. Konstruktionen gör att enheten kan installeras på en DIN-skena eller på en plan yta. Kapslingen har skyddsklass IP20 mot inträngande smuts och fukt. Vi rekommenderar att enheten installeras i ett elskåp och att den omgivande temperaturen hålls inom intervallet -10 - 40 °C.
Kapslingen är tillverkad av plast som är lätt att underhålla. Konstruktionen gör att enheten kan installeras på en DIN-skena eller på en plan yta. Kapslingen har skyddsklass IP20 mot inträngande smuts och fukt. Vi rekommenderar att enheten installeras i ett elskåp och att den omgivande temperaturen hålls inom intervallet -10 - 40 °C.
Lätt att använda
Genom att välja ett av dessa programmakronor förkonfigureras de viktigaste inställningarna automatiskt. Du behöver inte definiera funktionaliteten för de olika ingångarna. Dessa funktioner är fördefinierade i applikationsmakron. Dessa standardinställningar är tillräckliga för många tillämpningar. Typiska tillämpningar är AC-fläktar, blåsmaskiner, centrifugalpumpar, rökutsug och luftflödesregulatorer.
Som standard används ingång 1 för att starta motorn. En 10K-potentiometer (tillval) kan anslutas till plintarna 5, 6 och 7 för att justera fläkthastigheten.
När ingång 3 är aktiverad körs motorn med den fördefinierade hastigheten i parameter 20. När ingång 3 inte är aktiverad (eller inte ansluten) kan motorvarvtalet justeras via den externa potentiometern (eller den analoga styrsignalen).
Genom att välja ett av dessa programmakronor förkonfigureras de viktigaste inställningarna automatiskt. Du behöver inte definiera funktionaliteten för de olika ingångarna. Dessa funktioner är fördefinierade i applikationsmakron. Dessa standardinställningar är tillräckliga för många tillämpningar. Typiska tillämpningar är AC-fläktar, blåsmaskiner, centrifugalpumpar, rökutsug och luftflödesregulatorer.
Som standard används ingång 1 för att starta motorn. En 10K-potentiometer (tillval) kan anslutas till plintarna 5, 6 och 7 för att justera fläkthastigheten.
När ingång 3 är aktiverad körs motorn med den fördefinierade hastigheten i parameter 20. När ingång 3 inte är aktiverad (eller inte ansluten) kan motorvarvtalet justeras via den externa potentiometern (eller den analoga styrsignalen).
Modulering av pulsbredd
Frekvensomriktare styr motorspänning och motorfrekvens via en teknik som kallas pulsbreddsmodulering. Denna teknik omvandlar den tillförda växelspänningen till likspänning. En frekvensomriktare har en DC-buss, som kan ses som en bufferttank för den tillgängliga energin. Denna bufferttank fylls både av matningsspänningen (via likriktaren) och av regenerativ energi från motorn som strömmar tillbaka vid bromsning. Denna likspänning omvandlas tillbaka till en slags växelspänning av IGBT:er. IGBT:er eller Insulated Gate Bipolar Transistors är bipolära transistorer med en isolerad grindterminal som kan växla hög elektrisk ström vid hög hastighet. Tack vare den smarta styrningen av IGBT-transistorerna kan både motorspänningen och motorfrekvensen styras. Detta möjliggör optimal motorstyrning och energieffektiv drift. Denna frekvensomriktare kräver en enfas 230 V strömförsörjning. Den styr standard 3-fas 230 V IE2-, IE3- och IE4-induktionsmotorer. Dessutom kan den även styra permanentmagnetmotorer, borstlösa likströmsmotorer och synkrona reluktansmotorer.
Frekvensomriktare styr motorspänning och motorfrekvens via en teknik som kallas pulsbreddsmodulering. Denna teknik omvandlar den tillförda växelspänningen till likspänning. En frekvensomriktare har en DC-buss, som kan ses som en bufferttank för den tillgängliga energin. Denna bufferttank fylls både av matningsspänningen (via likriktaren) och av regenerativ energi från motorn som strömmar tillbaka vid bromsning. Denna likspänning omvandlas tillbaka till en slags växelspänning av IGBT:er. IGBT:er eller Insulated Gate Bipolar Transistors är bipolära transistorer med en isolerad grindterminal som kan växla hög elektrisk ström vid hög hastighet. Tack vare den smarta styrningen av IGBT-transistorerna kan både motorspänningen och motorfrekvensen styras. Detta möjliggör optimal motorstyrning och energieffektiv drift. Denna frekvensomriktare kräver en enfas 230 V strömförsörjning. Den styr standard 3-fas 230 V IE2-, IE3- och IE4-induktionsmotorer. Dessutom kan den även styra permanentmagnetmotorer, borstlösa likströmsmotorer och synkrona reluktansmotorer.
Inbyggt EMC-filter klass C1 som standard
En nackdel med högfrekventa IGBT:er är att de förorenar elnätet med högre harmoniska störningssignaler (EMC-föroreningar). För att minimera denna nätförorening är ett EMC-filter klass C1 inbyggt som standard. Detta blockerar föroreningarna och minskar störningarna på andra elektroniska enheter som är installerade i omgivningen. EMC-filtret är dock inte tillräckligt för att eliminera alla störningar. Förutom EMC-filtret krävs korrekt installation och kabeldragning för att minimera störningar. Strömkablar ska alltid vara åtskilda från signal- och nätverkskablar.
En nackdel med högfrekventa IGBT:er är att de förorenar elnätet med högre harmoniska störningssignaler (EMC-föroreningar). För att minimera denna nätförorening är ett EMC-filter klass C1 inbyggt som standard. Detta blockerar föroreningarna och minskar störningarna på andra elektroniska enheter som är installerade i omgivningen. EMC-filtret är dock inte tillräckligt för att eliminera alla störningar. Förutom EMC-filtret krävs korrekt installation och kabeldragning för att minimera störningar. Strömkablar ska alltid vara åtskilda från signal- och nätverkskablar.
