AC-fläkthastighetsregulator | 230 VAC | 3 A | låg till hög
Produktbeskrivning
AC fläkthastighetsregulator (låg till hög hastighet) för bostadsmiljöer. Den (kombinerade) maximala motorströmmen är 3 A.
Denna styrenhet reglerar AC-fläktar med enfas motorer. Minsta hastighet kan justeras via en intern trimmer. När motorn är på är den oreglerade utgången också aktiv. Höljet tillåter infälld montering eller väggmontering. Fasvinkelkontroll (TRIAC-teknik) används för att sänka motorspänningen och styra fläkthastigheten. Matningsspänningen är 230 VAC.
Denna variabla hastighetsregulator används vanligtvis för att styra takfläktar, badrumsfläktar, frånluftsfläktar, osv.
Ytterligare specifikationer och beskrivning
Mycket enkel manuell styrning
Denna styrenhet är till för att styra fläkthastigheten från lägsta till maxhastighet. Regleringen sker manuellt via vridknappen (potentiometer). När vredet är i OFF-läge är fläkten inte aktiv, och när vredet roterar medurs börjar motorn gå med lägsta hastighet. Genom att vrida den ytterligare medurs accelererar fläkten till sin maximala hastighet. SDY har en intern trimmer (märkt Vmin) för justering av lägsta fläkthastighet. Om du vill kan du avaktivera OFF-läget, vilket innebär att motorn går när ström är tillgänglig. Om du väljer att avaktivera OFF-läget, ansluter du helt enkelt matningsspänningen till plintarna märkta L1 och N på terminalblocket.
Tyst motordrift
För bostadshus är det viktigt att motorn inte låter för mycket, annars blir den boende mycket störd. Den nya SDY-hastighetsregulatorn är väldigt lik den gamla MTY-regulatorn, men bättre. Jämfört med den gamla serien erbjuder den nya SDY extra exakt kontroll tack vare användningen av en ny mikrokontroller. Detta gör att motorspänningen kan styras extremt exakt. Resultatet är tyst motordrift, även vid den lägsta hastighetsinställningen.
Användning
SDY-serien har utvecklats för att styra AC-fläktar genom att minska motorspänningen. AC-fläktar arbetar med växelström och omvandlar växelström till mekanisk kraft. SDY-regulatorerna sänker spänningen med den så kallade TRIAC-tekniken via fasvinkelstyrning. Därför är de endast lämpliga för spänningsstyrbara motorer. Om du inte är bekant med din motortyp rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller bättre kontaktar tillverkaren.
Sofistikerad kapsling

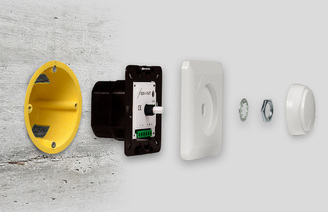

Den mest uppenbara nyheten i SDY-serien är deras raffinerade design. Kapslingen är den perfekta matchningen för alla inredningsstilar. Dessutom är både utanpåliggande och infälld montering möjlig. Om du väljer infälld montering passar monteringshålen perfekt i de europeiska standardinfällda lådorna. Den kan monteras på alla typer av väggar: massiva, gipsskivor eller till och med träpaneler. Du behöver inte välja mellan två typer av kapslingar, eftersom SDY har båda. Allt du behöver är några enkla verktyg, skickliga händer och lite teknisk kunskap.
Höljets material är ASA-plast av hög kvalitet med UV- och stötskydd. Klassificeringen är IP44 för infälld montering och IP54 för väggmontering, vilket innebär att enheten är skyddad mot inträngning av damm, smuts och vatten i inomhusapplikationer. Dessutom behövs bara en fuktig trasa för att hålla den ren.
Ansluta externa enheter
SDY har en oreglerad utgång, så kallad eftersom den är antingen PÅ (230 volt) eller AV (0 volt). Om matningsspänningen är ansluten till L och N är den oreglerade utgången aktiv medan motorn är igång. Du kan använda denna utgång för att driva externa enheter (2 A maximal ström), till exempel en körindikator eller ett spjäll, osv. Detta betyder att när fläkten är igång är spjället öppet eller körindikatorn är på. När den stannar stängs spjället och indikatorn släcks.
Denna styrenhet är till för att styra fläkthastigheten från lägsta till maxhastighet. Regleringen sker manuellt via vridknappen (potentiometer). När vredet är i OFF-läge är fläkten inte aktiv, och när vredet roterar medurs börjar motorn gå med lägsta hastighet. Genom att vrida den ytterligare medurs accelererar fläkten till sin maximala hastighet. SDY har en intern trimmer (märkt Vmin) för justering av lägsta fläkthastighet. Om du vill kan du avaktivera OFF-läget, vilket innebär att motorn går när ström är tillgänglig. Om du väljer att avaktivera OFF-läget, ansluter du helt enkelt matningsspänningen till plintarna märkta L1 och N på terminalblocket.
Tyst motordrift
För bostadshus är det viktigt att motorn inte låter för mycket, annars blir den boende mycket störd. Den nya SDY-hastighetsregulatorn är väldigt lik den gamla MTY-regulatorn, men bättre. Jämfört med den gamla serien erbjuder den nya SDY extra exakt kontroll tack vare användningen av en ny mikrokontroller. Detta gör att motorspänningen kan styras extremt exakt. Resultatet är tyst motordrift, även vid den lägsta hastighetsinställningen.
Användning
SDY-serien har utvecklats för att styra AC-fläktar genom att minska motorspänningen. AC-fläktar arbetar med växelström och omvandlar växelström till mekanisk kraft. SDY-regulatorerna sänker spänningen med den så kallade TRIAC-tekniken via fasvinkelstyrning. Därför är de endast lämpliga för spänningsstyrbara motorer. Om du inte är bekant med din motortyp rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller bättre kontaktar tillverkaren.
Sofistikerad kapsling
Den mest uppenbara nyheten i SDY-serien är deras raffinerade design. Kapslingen är den perfekta matchningen för alla inredningsstilar. Dessutom är både utanpåliggande och infälld montering möjlig. Om du väljer infälld montering passar monteringshålen perfekt i de europeiska standardinfällda lådorna. Den kan monteras på alla typer av väggar: massiva, gipsskivor eller till och med träpaneler. Du behöver inte välja mellan två typer av kapslingar, eftersom SDY har båda. Allt du behöver är några enkla verktyg, skickliga händer och lite teknisk kunskap.
Höljets material är ASA-plast av hög kvalitet med UV- och stötskydd. Klassificeringen är IP44 för infälld montering och IP54 för väggmontering, vilket innebär att enheten är skyddad mot inträngning av damm, smuts och vatten i inomhusapplikationer. Dessutom behövs bara en fuktig trasa för att hålla den ren.
Ansluta externa enheter
SDY har en oreglerad utgång, så kallad eftersom den är antingen PÅ (230 volt) eller AV (0 volt). Om matningsspänningen är ansluten till L och N är den oreglerade utgången aktiv medan motorn är igång. Du kan använda denna utgång för att driva externa enheter (2 A maximal ström), till exempel en körindikator eller ett spjäll, osv. Detta betyder att när fläkten är igång är spjället öppet eller körindikatorn är på. När den stannar stängs spjället och indikatorn släcks.
