Datablad
3-stegs brytare | OFF-läge | EC-fläkt | fasta spänningssteg
Produktbeskrivning

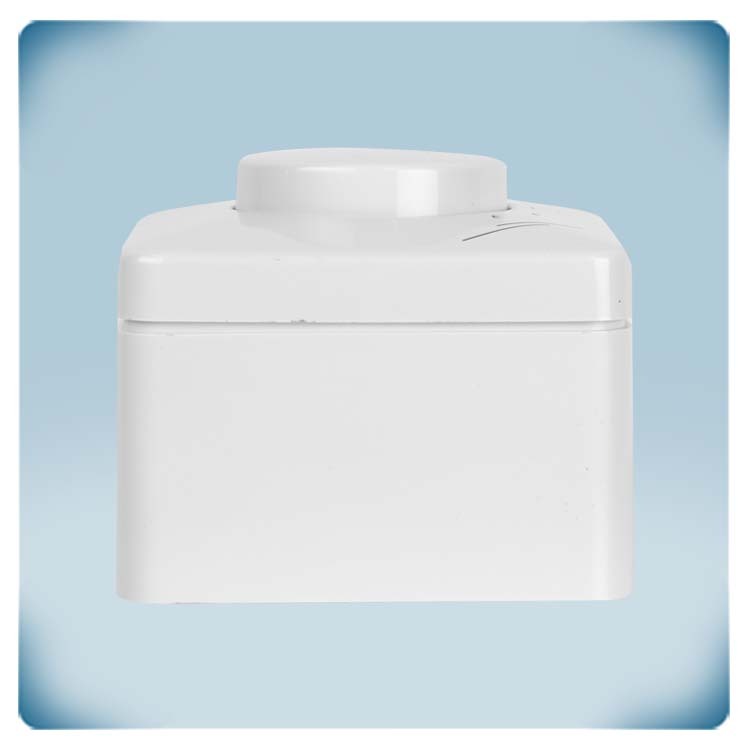

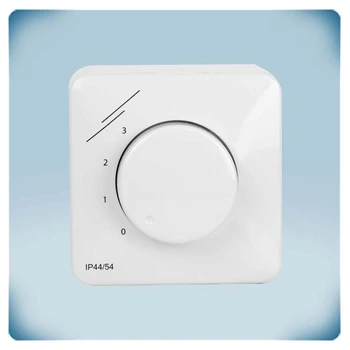

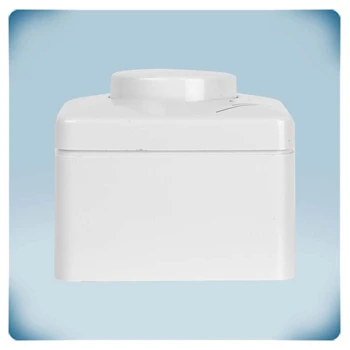

3-stegs reglage med OFF-läge för EC-fläktar eller spjällställdon. Den kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen är 10 VDC. Utsignalen är uppdelad i 4 steg: 0 VDC och 3 andra utspänningar. I OFF-läge är utsignalen 0 VDC. Utsignalen för position 1 kan justeras i området 3 – 7 VDC via en intern trimmer och för position 2 i området 5 – 9 VDC. Utsignalen för position 3 är alltid lika med den tillförda spänningen: 10 VDC. Den stänksäkra kapslingen möjliggör infälld montering (IP44) eller väggmontering (IP54).
Dokument
Ytterligare specifikationer och beskrivning
Vad är en 3-stegs kontrollbrytare för EC-fläktar?
Utspänningen från denna kontrollomkopplare varierar beroende på vredets läge. Utspänningen är uppdelad i fyra steg. Position 0 är fixerad till 0 VDC och position 3 är fixerad till 10 VDC. Denna kontrollomkopplare styr EC-fläktar eller spjällställdon i 4 steg. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien) i fyra steg. Reglaget kan till exempel installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.
Utspänningen från denna kontrollomkopplare varierar beroende på vredets läge. Utspänningen är uppdelad i fyra steg. Position 0 är fixerad till 0 VDC och position 3 är fixerad till 10 VDC. Denna kontrollomkopplare styr EC-fläktar eller spjällställdon i 4 steg. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien) i fyra steg. Reglaget kan till exempel installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.
Justerbara utgångsnivåer
För vissa tillämpningar är det önskvärt att justera styrsignalen för att få optimal fläkthastighet. Position 0 är fixerad till 0 VDC. Styrsignalen för position 1 och position 2 kan justeras via interna trimmers. Utspänningen för position 1 kan justeras i intervallet 3 - 7 VDC. Utspänningen för position 2 kan justeras i området 5 - 9 VDC. Position 3 är alltid lika med den tillförda spänningen: 10 VDC.
För vissa tillämpningar är det önskvärt att justera styrsignalen för att få optimal fläkthastighet. Position 0 är fixerad till 0 VDC. Styrsignalen för position 1 och position 2 kan justeras via interna trimmers. Utspänningen för position 1 kan justeras i intervallet 3 - 7 VDC. Utspänningen för position 2 kan justeras i området 5 - 9 VDC. Position 3 är alltid lika med den tillförda spänningen: 10 VDC.
OFF-läge
Denna kontrollomkopplare har ett AV-läge. I position 0 är utspänningen 0 VDC.
Denna kontrollomkopplare har ett AV-läge. I position 0 är utspänningen 0 VDC.
