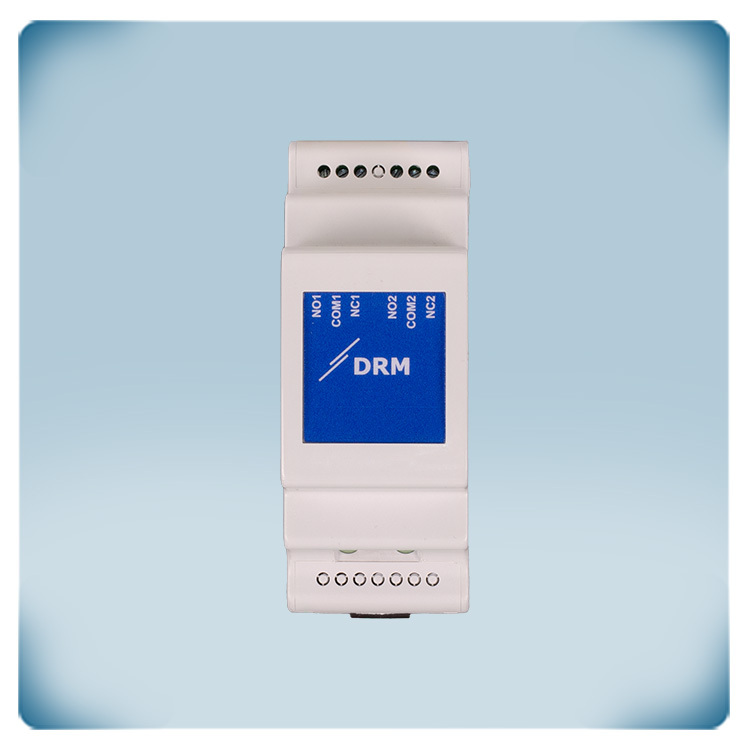

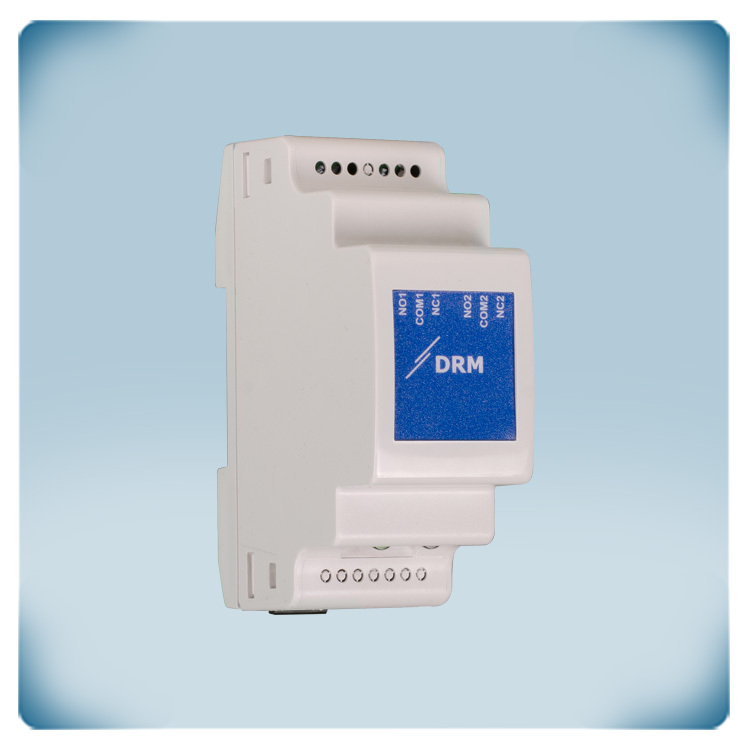

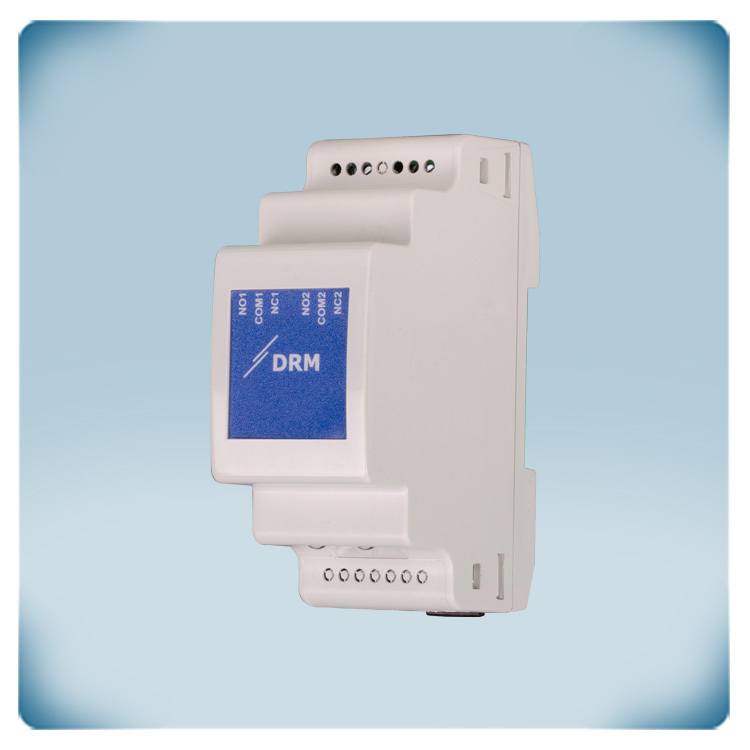

Модуль ввода-вывода Modbus | 2 релейных выхода
Описание продукта
Модуль ввода-вывода Modbus с 2 релейными выходами. Предназначен для монтажа на DIN-рейку. Связь Modbus RTU и напряжение питания 24 VDC можно подключить через разъем RJ45. Релейные выходы имеют максимальную мощность 5 А для резистивных нагрузок.
Дополнительные спецификации и описание
О серии
Этот модуль ввода-вывода управляется с помощью Modbus RTU. Протокол связи Modbus RTU является широко используемым и популярным в промышленных системах управления. Он обычно используется для подключения различных устройств, таких как датчики, приводы и модули ввода/вывода.
Модуль имеет 2 канала выхода предназначенные для внешних устройств.
Этот модуль управляется системой BMS через коммуникационный интерфейс Modbus, что делает модуль очень простым в использовании. Благодаря быстрой связи и передаче данных, которые обеспечивают быстрое время отклика и высокоскоростную связь между устройствами, стабильность, надежность и безопасность, DRM является отличным выбором для промышленного оборудования.
Как он работает?
Серия DRM представляет собой выходные модули Modbus с релейными контактами, которые механически приводятся в действие для размыкания/замыкания магнитной силой для включения или выключения сигналов, токов и напряжений. Эти реле можно переключать, записывая значение «1» в соответствующие Holding регистры Modbus. Это может быть сделано системой BMS или ведущим устройством Modbus. Полный обзор регулируемых параметров и всех регистров Modbus можно загрузить с нашего веб-сайта (карта регистров Modbus). При необходимости все настройки параметров можно сбросить до заводских значений по умолчанию, записав значение «1» в holding регистр Modbus 10.

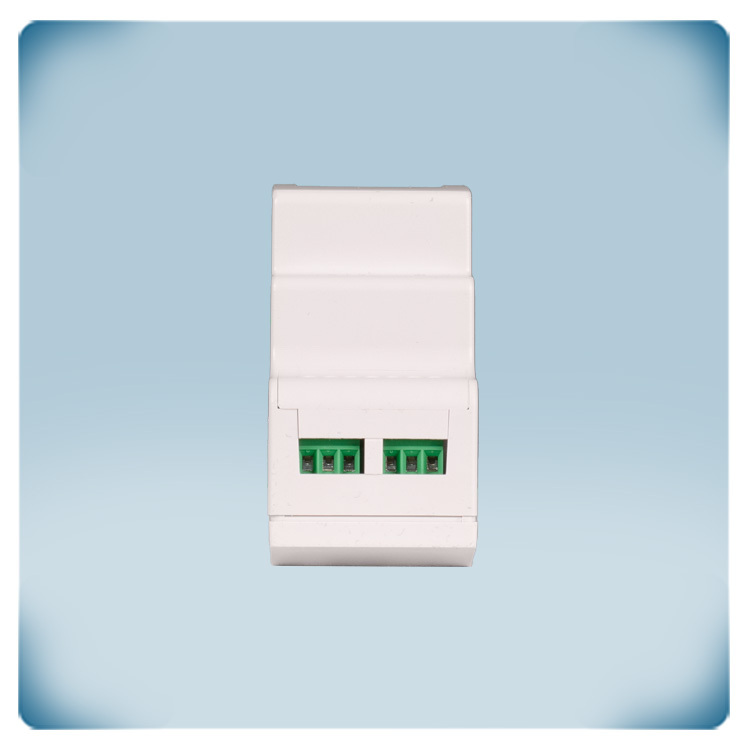

Релейные выходы
Модуль DRM-M-02 имеет два релейных выхода с переключением. Этот тип контакта имеет один нормально открытый или один нормально закрытый контакт. При активации выключателя или включении реле, контакт выключателя изменяет состояние. Максимальный коммутационный ток для обоих контактов реле составляет 5 А для резистивных нагрузок. Максимальное напряжение переключения составляет 220 VDC или 250 VAC.

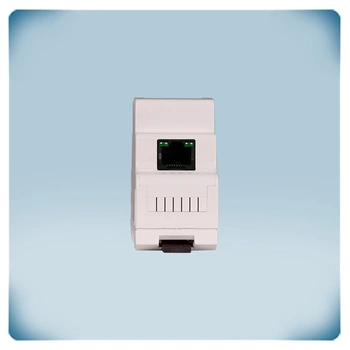

Светодиодная индикация
Модуль оснащен двумя зелеными светодиодами на разъеме RJ45: индикатор слева загорается при подаче питания на модуль, а индикатор справа указывает на наличие связи Modbus с модулем. Это принятый в индустрии стандарт.
Связь
Подключить устройство очень просто. Для этого необходимо обжать кабель RJ45 для подключения к Modbus RTU и воткнуть его в розетку, при этом провода подключаются к устройству без необходимости разборки самого блока. Это очень легко, никаких специальных инструментов не требуется!
Монтаж на DIN-рейку
Этот модуль устанавливается на DIN-рейку внутри электрического шкафа. Электроника на DIN-рейке существует уже давно и становится все более популярной в промышленных приложениях в самых разных отраслях. Установка очень проста – просто установите устройство на рейку и зафиксируйте его с помощью штифта в нижней части устройства. Класс корпуса IP30 – защита от грязи и пыли. Более того, чтобы обеспечить длительный срок службы и надежность продукта, его корпус разработан и изготовлен на нашем производстве с использованием высококачественного пластика PC-ABS, сочетающей в себе прочность и термостойкость, предлагаемые ПК, с пластичностью и технологичностью, предлагаемыми ABS.
Этот модуль ввода-вывода управляется с помощью Modbus RTU. Протокол связи Modbus RTU является широко используемым и популярным в промышленных системах управления. Он обычно используется для подключения различных устройств, таких как датчики, приводы и модули ввода/вывода.
Модуль имеет 2 канала выхода предназначенные для внешних устройств.
Этот модуль управляется системой BMS через коммуникационный интерфейс Modbus, что делает модуль очень простым в использовании. Благодаря быстрой связи и передаче данных, которые обеспечивают быстрое время отклика и высокоскоростную связь между устройствами, стабильность, надежность и безопасность, DRM является отличным выбором для промышленного оборудования.
Как он работает?
Серия DRM представляет собой выходные модули Modbus с релейными контактами, которые механически приводятся в действие для размыкания/замыкания магнитной силой для включения или выключения сигналов, токов и напряжений. Эти реле можно переключать, записывая значение «1» в соответствующие Holding регистры Modbus. Это может быть сделано системой BMS или ведущим устройством Modbus. Полный обзор регулируемых параметров и всех регистров Modbus можно загрузить с нашего веб-сайта (карта регистров Modbus). При необходимости все настройки параметров можно сбросить до заводских значений по умолчанию, записав значение «1» в holding регистр Modbus 10.
Релейные выходы
Модуль DRM-M-02 имеет два релейных выхода с переключением. Этот тип контакта имеет один нормально открытый или один нормально закрытый контакт. При активации выключателя или включении реле, контакт выключателя изменяет состояние. Максимальный коммутационный ток для обоих контактов реле составляет 5 А для резистивных нагрузок. Максимальное напряжение переключения составляет 220 VDC или 250 VAC.
Светодиодная индикация
Модуль оснащен двумя зелеными светодиодами на разъеме RJ45: индикатор слева загорается при подаче питания на модуль, а индикатор справа указывает на наличие связи Modbus с модулем. Это принятый в индустрии стандарт.
Связь
Подключить устройство очень просто. Для этого необходимо обжать кабель RJ45 для подключения к Modbus RTU и воткнуть его в розетку, при этом провода подключаются к устройству без необходимости разборки самого блока. Это очень легко, никаких специальных инструментов не требуется!
Монтаж на DIN-рейку
Этот модуль устанавливается на DIN-рейку внутри электрического шкафа. Электроника на DIN-рейке существует уже давно и становится все более популярной в промышленных приложениях в самых разных отраслях. Установка очень проста – просто установите устройство на рейку и зафиксируйте его с помощью штифта в нижней части устройства. Класс корпуса IP30 – защита от грязи и пыли. Более того, чтобы обеспечить длительный срок службы и надежность продукта, его корпус разработан и изготовлен на нашем производстве с использованием высококачественного пластика PC-ABS, сочетающей в себе прочность и термостойкость, предлагаемые ПК, с пластичностью и технологичностью, предлагаемыми ABS.
