Накладной датчик температуры, питание 24 VDC через Modbus RTU
Описание продукта

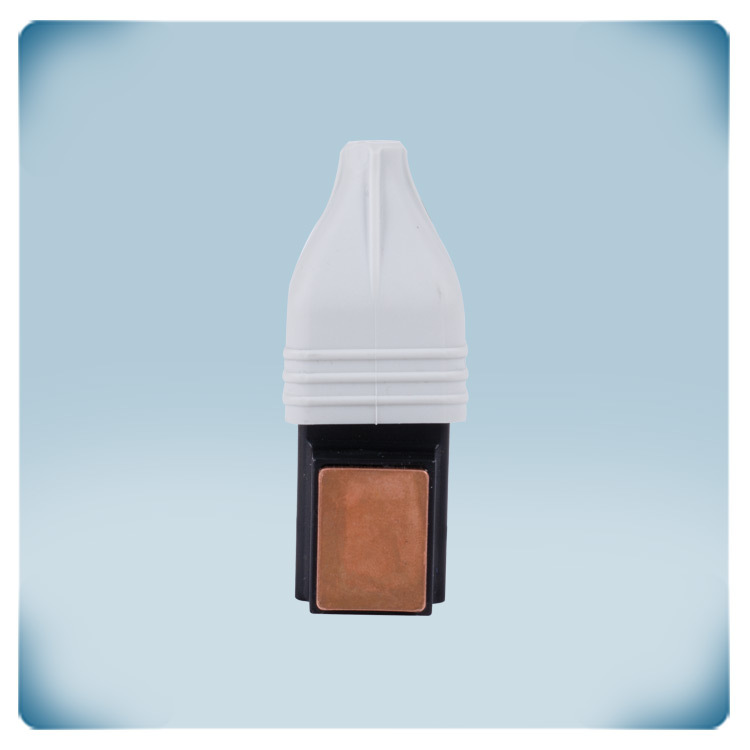

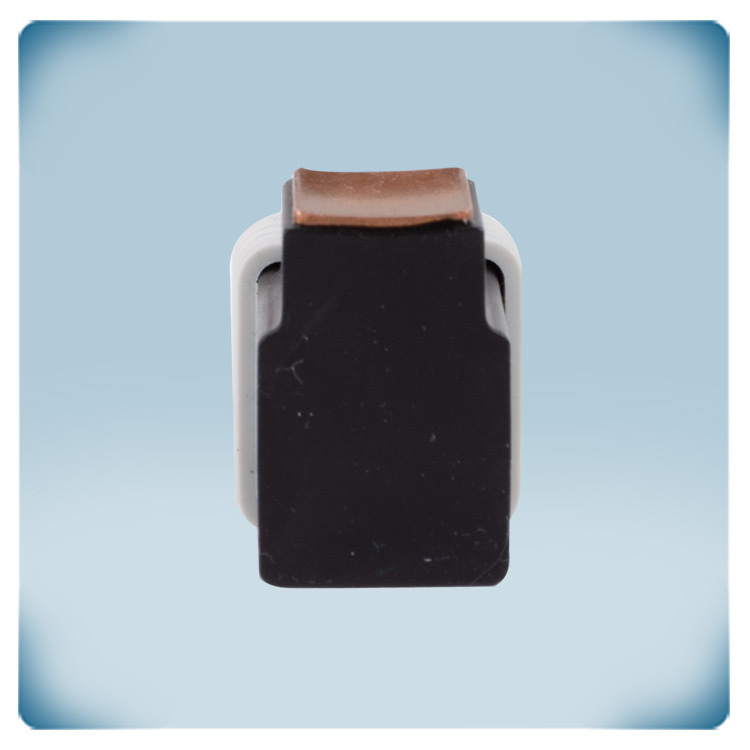

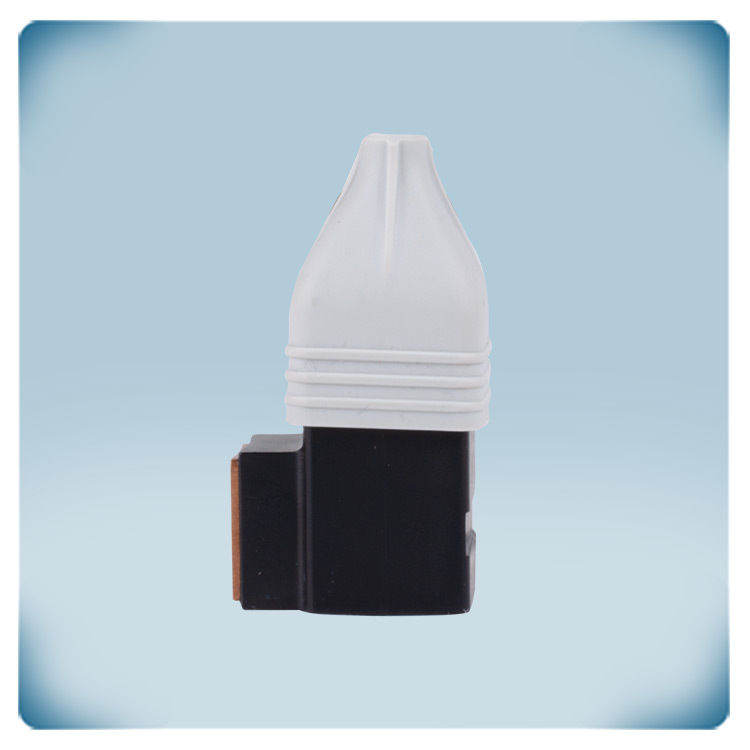

Серия DTP-M - это накладные датчики температуры с питанием 24 VDC и коммуникацией Modbus проведенных через один кабель и разъем RJ45. Они предназначены для монтажа непосредственно на металлические трубы, что исключает риск коррозии и утечек жидкости. Датчики совместимы с различными системами контроля температуры. Благодаря медной контактной пластине достигается быстрое время реакции и более точное измерение температуры жидкости в трубе.
Датчик имеет светодиоды для индикации состояния подключения питания и Modbus, расположенные рядом с разъемом RJ45.
В комплект входит термоподушка для более точного измерения температуры (19 x 14 x 1,5 мм) и термостойкая кабельная стяжка 300 х 4,8 мм.
Степень защиты IP65 от пыли и воды. Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Как это работает?
Этот цифровой датчик измеряет температуру поверхности водопровода, что является показателем температуры воды внутри. Датчик поставляется с термопрокладкой синего цвета. Термопрокладка представляет собой тонкий прямоугольник из теплопроводного материала. Установите термопрокладку между медной пластиной датчика DTP-M и трубой. Термическая прокладка заполняет воздушные промежутки, которые образуются, когда поверхность трубы не идеально ровная. В результате температура считывается точнее, а внешнее влияние на показатели минимизируется.
Этот цифровой датчик измеряет температуру поверхности водопровода, что является показателем температуры воды внутри. Датчик поставляется с термопрокладкой синего цвета. Термопрокладка представляет собой тонкий прямоугольник из теплопроводного материала. Установите термопрокладку между медной пластиной датчика DTP-M и трубой. Термическая прокладка заполняет воздушные промежутки, которые образуются, когда поверхность трубы не идеально ровная. В результате температура считывается точнее, а внешнее влияние на показатели минимизируется.
Водонепроницаемый корпус

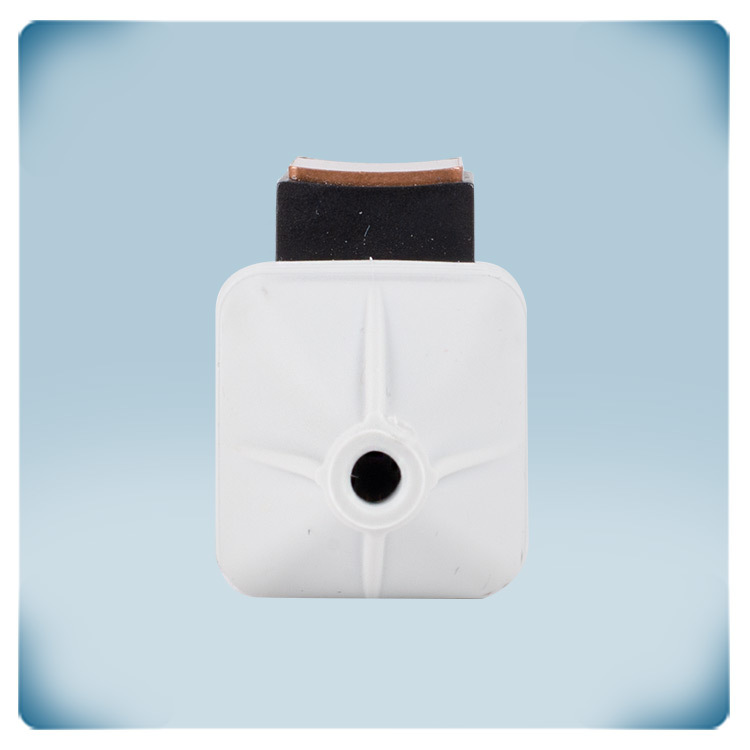

Этот датчик имеет компактный водонепроницаемый корпус. Благодаря его размерам, датчик можно монтировать в местах, где мало места. Несмотря на небольшие размеры, корпус имеет степень защиты IP65 от проникновения воды и пыли. Датчик поставляется с термопрокладкой и термостойкой кабельной стяжкой для легкого монтажа, независимо от диаметра трубы.
Этот датчик имеет компактный водонепроницаемый корпус. Благодаря его размерам, датчик можно монтировать в местах, где мало места. Несмотря на небольшие размеры, корпус имеет степень защиты IP65 от проникновения воды и пыли. Датчик поставляется с термопрокладкой и термостойкой кабельной стяжкой для легкого монтажа, независимо от диаметра трубы.
Надежность цифровой связи Modbus RTU
Классические пассивные датчики PT100 выдают измеренную температуру как значение сопротивления, где 0 °C равно 100 Ом. Однако кабель, через который проходит выходной сигнал, также имеет определенное значение сопротивления. Это может изменить измеренное значение, и эта погрешность возрастает с увеличением длины кабеля. Подобный недостаток имеют цифровые датчики температуры с аналоговым выходным сигналом 0-10 В. Большая длина кабеля имеет более высокое сопротивление, которое влияет на сигнал 0-10 Вольт. Датчик DTP-M не имеет таких недостатков. DTP-M работает полностью в цифровом формате и не имеет выхода 0-10 В. Измеренная температура с точностью передается через связь Modbus RTU. Кабели связи Modbus RTU могут иметь длину до 1000 метров, что намного длиннее, чем максимальная длина аналоговых сигналов.
Классические пассивные датчики PT100 выдают измеренную температуру как значение сопротивления, где 0 °C равно 100 Ом. Однако кабель, через который проходит выходной сигнал, также имеет определенное значение сопротивления. Это может изменить измеренное значение, и эта погрешность возрастает с увеличением длины кабеля. Подобный недостаток имеют цифровые датчики температуры с аналоговым выходным сигналом 0-10 В. Большая длина кабеля имеет более высокое сопротивление, которое влияет на сигнал 0-10 Вольт. Датчик DTP-M не имеет таких недостатков. DTP-M работает полностью в цифровом формате и не имеет выхода 0-10 В. Измеренная температура с точностью передается через связь Modbus RTU. Кабели связи Modbus RTU могут иметь длину до 1000 метров, что намного длиннее, чем максимальная длина аналоговых сигналов.
Электропитание через Modbus

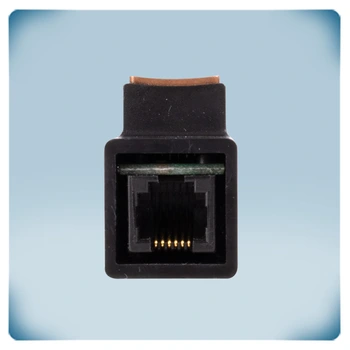

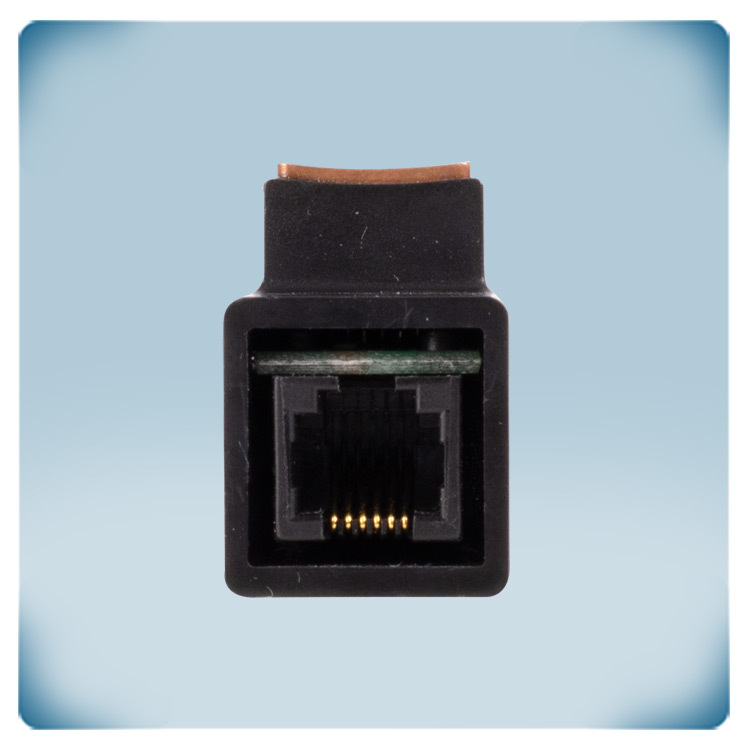

Для подключения этого датчика достаточно одного разъема RJ45! Связь Modbus RTU и источник питания 24 В подключаются с помощью одного кабеля - мы называем эту технологию Power over Modbus или PoM. Измеренная температура передается через связь Modbus RTU. Для облегчения проводки мы рекомендуем использовать источники питания Sentera 24 VDC с разъемом RJ45. Эти блоки питания обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 В повышает безопасность и надежность вашей установки.
SenteraWeb - облачная платформа для регистрации данных
Через интернет-шлюз Sentera этот датчик можно подключить к SenteraWeb. Это самая современная облачная платформа Sentera ОВиК. SenteraWeb имеет много возможностей для вашего применения. Датчик DTP-M измеряет температуру жидкости в трубах и передает эти данные в SenteraWeb, что постоянно информирует вас об изменении температуры воды. С помощью SenteraWeb вы можете просмотреть архив изменения температур воды за прошлые периоды и увидеть температуру в любой момент времени. Вы можете получать оповещения, если температура воды становится слишком низкой или, наоборот, поднимается выше определенной температуры. Все функции SenteraWeb можно просмотреть на странице www.senteraweb.eu.
Через интернет-шлюз Sentera этот датчик можно подключить к SenteraWeb. Это самая современная облачная платформа Sentera ОВиК. SenteraWeb имеет много возможностей для вашего применения. Датчик DTP-M измеряет температуру жидкости в трубах и передает эти данные в SenteraWeb, что постоянно информирует вас об изменении температуры воды. С помощью SenteraWeb вы можете просмотреть архив изменения температур воды за прошлые периоды и увидеть температуру в любой момент времени. Вы можете получать оповещения, если температура воды становится слишком низкой или, наоборот, поднимается выше определенной температуры. Все функции SenteraWeb можно просмотреть на странице www.senteraweb.eu.
Примеры применения
Данный датчик можно использовать для проверки правильности работы котлов, тепловых насосов и тепловентиляторов. Он также может указывать на необходимость изменения настроек нагревателя: если температура воды в трубе падает быстрее чем необходимо, возможно, нужно установить более высокую температуру котла. Прибор можно использовать для измерения температуры котлов, которые должны нагреваться до 85°C. Другое применение - (общественные) бассейны. С помощью этого продукта вы можете знать, сколько времени нужно, чтобы температура воды достигла комфортного уровня, и сколько для этого требуется нагрев. Это может помочь вам решить, на какую температуру настроить котел и сэкономить энергию.
Данный датчик можно использовать для проверки правильности работы котлов, тепловых насосов и тепловентиляторов. Он также может указывать на необходимость изменения настроек нагревателя: если температура воды в трубе падает быстрее чем необходимо, возможно, нужно установить более высокую температуру котла. Прибор можно использовать для измерения температуры котлов, которые должны нагреваться до 85°C. Другое применение - (общественные) бассейны. С помощью этого продукта вы можете знать, сколько времени нужно, чтобы температура воды достигла комфортного уровня, и сколько для этого требуется нагрев. Это может помочь вам решить, на какую температуру настроить котел и сэкономить энергию.
Высокое качество
Этот передатчик ОВиК производится в Европе. Каждый датчик калибруется и тестируется на нашем заводе. Мы используем качественные сенсорные элементы и комплектующие. Это обеспечивает долгосрочную стабильность и точность.
Этот передатчик ОВиК производится в Европе. Каждый датчик калибруется и тестируется на нашем заводе. Мы используем качественные сенсорные элементы и комплектующие. Это обеспечивает долгосрочную стабильность и точность.
Рекомендуемые условия эксплуатации
Для эффективной и долгосрочной эксплуатации этого датчика температура окружающей среды должна быть в пределах -30-85 °C, а относительная влажность от 5 до 95 % rH и без конденсации.
Для эффективной и долгосрочной эксплуатации этого датчика температура окружающей среды должна быть в пределах -30-85 °C, а относительная влажность от 5 до 95 % rH и без конденсации.
