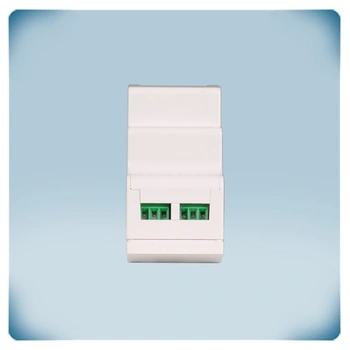

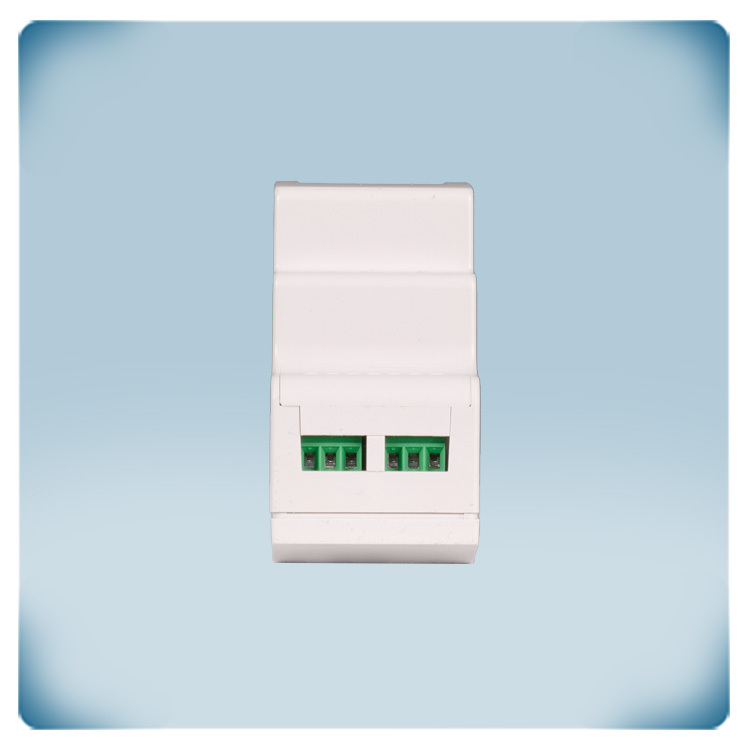

Модуль ввода-вывода Modbus | 4 релейных выхода
Описание продукта
Модуль ввода-вывода Modbus с 4 релейными выходами. Предназначен для монтажа на DIN-рейку. Связь Modbus RTU и напряжение питания 24 VDC можно подключить через разъем RJ45. Релейные выходы имеют максимальную мощность 5 А для резистивных нагрузок.
Дополнительные спецификации и описание
Серия DRM
Эта серия модулей ввода/вывода управляется с помощью протокола Modbus RTU. Протокол Modbus RTU является широко используемым и популярным протоколом связи в промышленных системах управления. Он обычно используется для подключения различных устройств, таких как датчики, приводы и модули ввода/вывода. Модуль имеет 4 канала выхода предназначенные для внешних устройств.
Эти модули управляются системой BMS через коммуникационный интерфейс Modbus, что делает модуль довольно простым в использовании. Благодаря быстрой связи и передаче данных, обеспечивающим быстрое время отклика и высокоскоростную связь между устройствами, стабильность, надежность и безопасность, DRM является отличным выбором для промышленного контрольного оборудования.
Как работает модуль
DRM представляет собой выходной модуль Modbus с релейными контактами, которые механически активируются для размыкания/замыкания магнитной силой для включения или выключения сигналов, токов и напряжений. Эти реле можно переключать, записывая значение «1» в соответствующие Holding регистры Modbus. Это может быть сделано с помощью системы BMS или ведущего устройства Modbus. Полный обзор настраиваемых параметров и всех регистров Modbus можно загрузить с нашего веб-сайта (карта регистров Modbus). При необходимости все настройки параметров можно сбросить до заводских значений по умолчанию, записав значение «1» в holding регистр Modbus 10.
Четыре релейных выхода

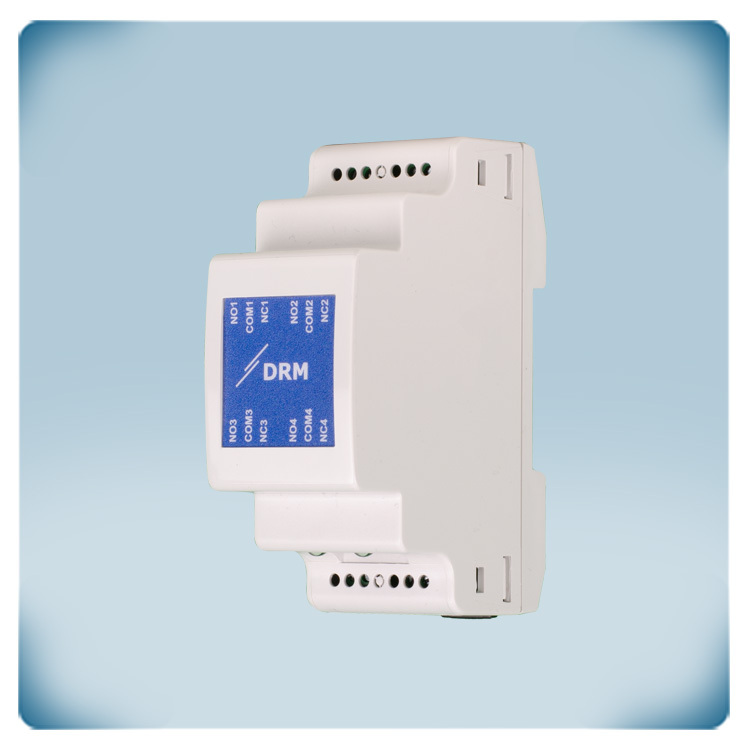

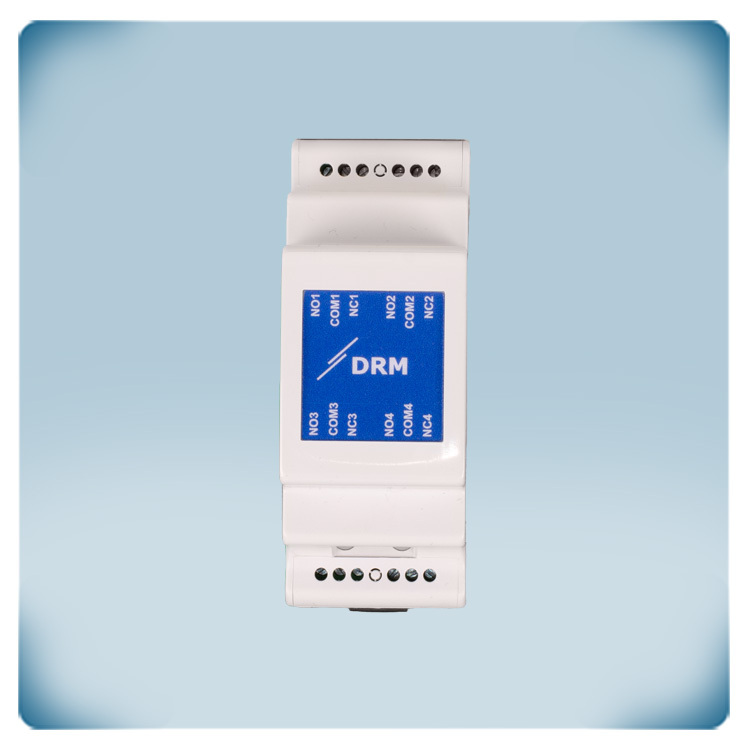

DRM-M-04 имеет четыре релейных выхода с переключением. Этот тип контакта имеет один нормально открытый или один нормально закрытый контакт. При активации активатором выключателя или включенным реле контакт выключателя изменяет состояние. Максимальный коммутационный ток для обоих контактов реле составляет 5 А для резистивных нагрузок. Максимальное напряжение переключения составляет 220 VDC или 250 VAC.
Светодиодная индикация

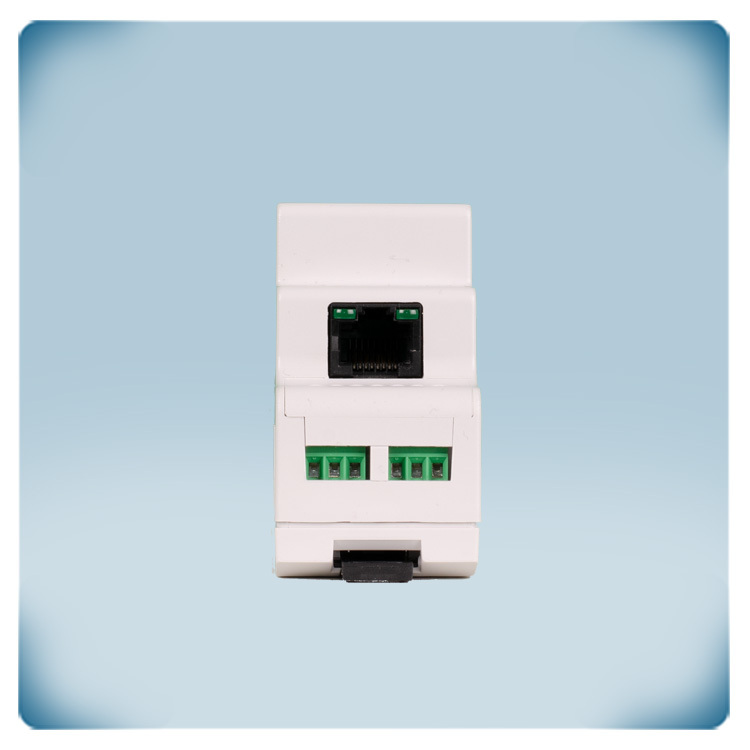

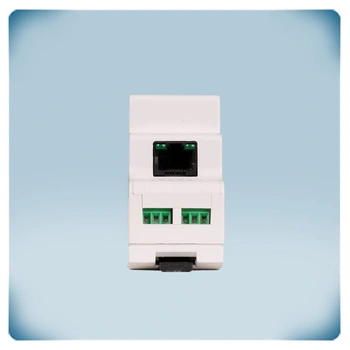

Наличие двух зеленых светодиодов на разъеме RJ45 модуля со специальной индикацией является общепринятым отраслевым стандартом, особенно для связи Modbus. Функции светодиодов:
- Левый светодиод (индикатор питания): этот светодиод загорается, когда на модуль подается питание. Он служит общим индикатором того, что модуль получает электроэнергию, необходимую для работы.
- Правый светодиод (индикатор связи Modbus): этот светодиод загорается, когда между модулем и другим устройством в сети установлена связь Modbus. Это указывает на то, что модуль активно отправляет или получает сообщения Modbus, облегчая обмен данными и связь с другими устройствами.
Эти светодиодные индикаторы обеспечивают ценную визуальную информацию о рабочем состоянии модуля, помогая пользователям с первого взгляда контролировать его питание и активность связи Modbus.
Связь
Подключить устройство очень просто. Все, что вам нужно сделать, это обжать кабель RJ45 для подключения к Modbus RTU и воткнуть его в розетку, при этом провода подключаются к устройству без необходимости разборки блока. Вот и все, это должно быть легко, никаких специальных инструментов не требуется!
Монтаж на DIN-рейку
Этот модуль устанавливается на DIN-рейку внутри электрического шкафа. Электроника на DIN-рейке существует уже давно и становится все более популярной в промышленных приложениях в самых разных отраслях. Установка очень проста – просто установите устройство на рейку и зафиксируйте его с помощью штифта в нижней части устройства. Класс корпуса IP30 – защита от грязи и пыли. Более того, чтобы обеспечить длительный срок службы и надежность продукта, его корпус разработан и изготовлен собственными силами с использованием высококачественного пластика PC-ABS, сочетающей в себе прочность и термостойкость, предлагаемые ПК, с пластичностью и технологичностью, предлагаемыми ABS.
Эта серия модулей ввода/вывода управляется с помощью протокола Modbus RTU. Протокол Modbus RTU является широко используемым и популярным протоколом связи в промышленных системах управления. Он обычно используется для подключения различных устройств, таких как датчики, приводы и модули ввода/вывода. Модуль имеет 4 канала выхода предназначенные для внешних устройств.
Эти модули управляются системой BMS через коммуникационный интерфейс Modbus, что делает модуль довольно простым в использовании. Благодаря быстрой связи и передаче данных, обеспечивающим быстрое время отклика и высокоскоростную связь между устройствами, стабильность, надежность и безопасность, DRM является отличным выбором для промышленного контрольного оборудования.
Как работает модуль
DRM представляет собой выходной модуль Modbus с релейными контактами, которые механически активируются для размыкания/замыкания магнитной силой для включения или выключения сигналов, токов и напряжений. Эти реле можно переключать, записывая значение «1» в соответствующие Holding регистры Modbus. Это может быть сделано с помощью системы BMS или ведущего устройства Modbus. Полный обзор настраиваемых параметров и всех регистров Modbus можно загрузить с нашего веб-сайта (карта регистров Modbus). При необходимости все настройки параметров можно сбросить до заводских значений по умолчанию, записав значение «1» в holding регистр Modbus 10.
Четыре релейных выхода
DRM-M-04 имеет четыре релейных выхода с переключением. Этот тип контакта имеет один нормально открытый или один нормально закрытый контакт. При активации активатором выключателя или включенным реле контакт выключателя изменяет состояние. Максимальный коммутационный ток для обоих контактов реле составляет 5 А для резистивных нагрузок. Максимальное напряжение переключения составляет 220 VDC или 250 VAC.
Светодиодная индикация
Наличие двух зеленых светодиодов на разъеме RJ45 модуля со специальной индикацией является общепринятым отраслевым стандартом, особенно для связи Modbus. Функции светодиодов:
- Левый светодиод (индикатор питания): этот светодиод загорается, когда на модуль подается питание. Он служит общим индикатором того, что модуль получает электроэнергию, необходимую для работы.
- Правый светодиод (индикатор связи Modbus): этот светодиод загорается, когда между модулем и другим устройством в сети установлена связь Modbus. Это указывает на то, что модуль активно отправляет или получает сообщения Modbus, облегчая обмен данными и связь с другими устройствами.
Эти светодиодные индикаторы обеспечивают ценную визуальную информацию о рабочем состоянии модуля, помогая пользователям с первого взгляда контролировать его питание и активность связи Modbus.
Связь
Подключить устройство очень просто. Все, что вам нужно сделать, это обжать кабель RJ45 для подключения к Modbus RTU и воткнуть его в розетку, при этом провода подключаются к устройству без необходимости разборки блока. Вот и все, это должно быть легко, никаких специальных инструментов не требуется!
Монтаж на DIN-рейку
Этот модуль устанавливается на DIN-рейку внутри электрического шкафа. Электроника на DIN-рейке существует уже давно и становится все более популярной в промышленных приложениях в самых разных отраслях. Установка очень проста – просто установите устройство на рейку и зафиксируйте его с помощью штифта в нижней части устройства. Класс корпуса IP30 – защита от грязи и пыли. Более того, чтобы обеспечить длительный срок службы и надежность продукта, его корпус разработан и изготовлен собственными силами с использованием высококачественного пластика PC-ABS, сочетающей в себе прочность и термостойкость, предлагаемые ПК, с пластичностью и технологичностью, предлагаемыми ABS.
