Контроллер TVOC | скрытый монтаж | светодиодные индикаторы, 24 VDC
Описание продукта
Комнатный датчик для измерения температуры, относительной влажности, качества воздуха и окружающего освещения. Уникальный корпус позволяет осуществлять скрытый или поверхностный монтаж . Напряжение питания составляет 24 VDC.
Алгоритм датчика управляет единственным аналоговым выходом на основе измеренных значений. Этот выход можно использовать для непосредственного управления ЕС-вентилятором, регулятором скорости АС вентилятора или приводом заслонки. Тип вывода можно выбрать. По умолчанию это 0-10 Вольт. Все измерения и выходные значения передаются через Modbus RTU. Сенсорный элемент TVOC является сменным.
Во многих случаях датчик внешней освещенности можно использовать для управления системой вентиляции в зависимости от занятости помещения. Все настройки можно настроить через Modbus RTU. Также можно регулировать интенсивность свечения светодиодов для индикации состояния.
Документы
Дополнительные спецификации и описание
Поступает ли свежий воздух в достаточном количестве?
Этот датчик ОВиК обеспечивает четкую визуальную индикацию уровня TVOC с помощью зеленого, желтого и красного светодиодов. Зеленый светодиод указывает на то, что уровень TVOC находится в пределах допустимого диапазона - достаточно свежего воздуха. Когда уровень TVOC входит в диапазон предупреждающих значений, загорается желтый светодиод. Красный цвет означает: уровень TVOC вне диапазона или приток свежего воздуха недостаточный. Светодиодные индикаторы также могут отображать значение другого параметра. Измеренные температура, относительная влажность, TVOC, точка росы и уровень внешней освещенности доступны через Modbus RTU.
Как контролировать приток свежего воздуха?
Выход этого датчика может управлять ЕС-вентилятором, регулятором скорости АС вентилятора или заслонкой с приводом. Выходное значение изменяется пропорционально в зависимости от измеренной температуры, влажности и концентрации TVOC. Когда требуется больше свежего воздуха, датчик увеличит скорость вентилятора или откроет заслонку.

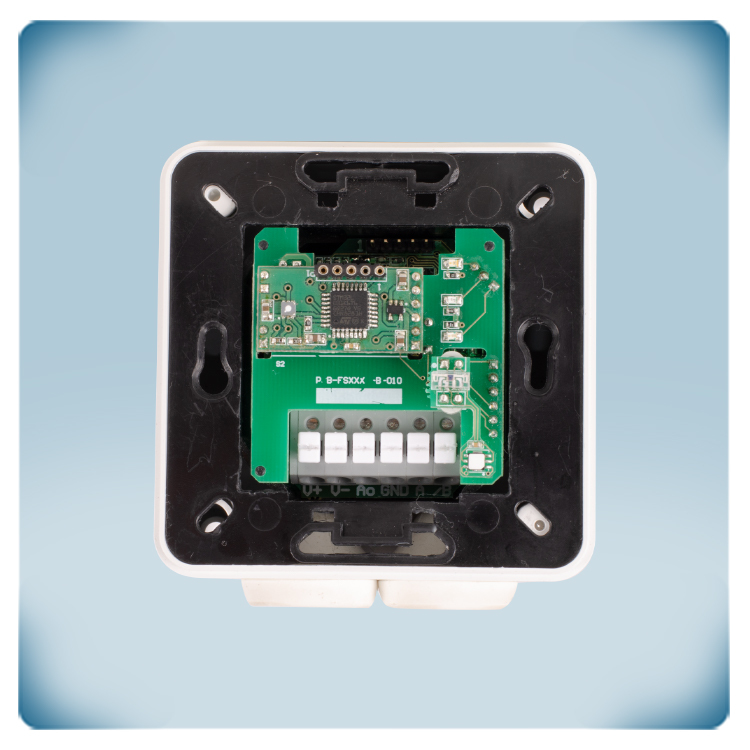

4-проводное подключение
Клеммные колодки с пружинным зажимом сокращают время установки и монтажа. Они устраняют необходимость в регулярном обслуживании и гарантируют надежный контакт для одножильных или многожильных проводов. Напряжение питания 24 VDC. Клеммы заземления источника питания (V-) и выхода (GND) внутренне не подключены. Это означает, что для подключения этого датчика требуется 4-проводный кабель. Большинство источников питания 24 VDC обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность вашей установки.
Скрытый или поверхностый монтаж
![Монтаж датчика качества воздуха](https://www.sentera.eu/en/files/article/image/description/fcvcf-r/inset-mounting-air-quality-sensor.jpg)
Этот датчик можно закрепить на стене, плоской поверхности или в стандартной европейской настенной монтажной коробке. На стене видна только передняя панель датчика – датчик монтируется заподлицо.
Легко использовать!
Этот датчик не требует настройки. После установки он готов к использованию. Настройки по умолчанию подходят для большинства приложений. При необходимости, настройки можно изменить через Modbus RTU. Например, можно выбрать другой тип выхода, чтобы он был совместим с другими устройствами: 0-10 VDC / 0-20 мА / 0-100% PWM / Modbus RTU. Также можно регулировать интенсивность свечения светодиодов для индикации состояния. Карта регистров Modbus обеспечивает полный обзор всех регулируемых настроек.
Лучшее качество и надежность
Этот датчик ОВиК производится в Европе. Каждый датчик калибруется и тестируется на нашем заводе. В маловероятном случае отказа сенсорного элемента TVOC, этот модуль можно заменить. Мы используем качественные сенсорные элементы и комплектующие. Это обеспечивает долгосрочную стабильность и точность.
