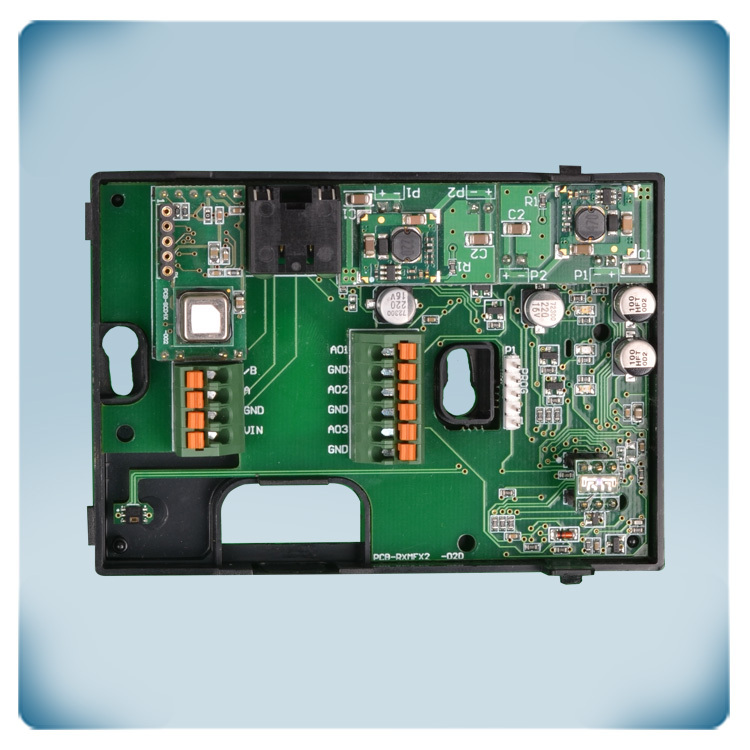

.webp "Микросхема датчика T, rH и CO2")
CE декларация
Датчик CO2 | Настенный монтаж | Светодиодные индикаторы | 24 VDC/PoM
Описание продукта
Датчики температуры, относительной влажности, CO2 и уровня внешней освещенности для систем ОВиК. Этот датчик углекислого газа обычно используется для контроля уровня СО2 в школах, офисах, ресторанах и т. д. Напряжение питания 24 VDC/PoM.
Уровень концентрации CO2 визуально отображается зеленым, желтым и красным светодиодными индикаторами, которые имеют регулируемый уровень яркости.
Напряжение питания составляет 24 VDC и может быть подключено с помощью клеммных колодок или разъема RJ45. Измеренные значения передаются через три аналоговых выхода и Modbus RTU. По умолчанию тип выхода установлен на 0–10 В, но доступны различные типы выхода. Системой вентиляции можно управлять в зависимости от занятости помещения с помощью датчика окружающего освещения.
► Диапазон измерения
Температура: 0—50 °C
Относительная влажность: 0—95 % rH (без конденсата)
Диапазон CO2: 400 – 2.000 ppm
► Точность измерения
Температура: ±0,4 ºC (5—50 ºC)
Относительная влажность: ±3 % rH (20—80 % rH)
Диапазон CO2: 400—1.000 ppm | ±50 стр./мин | +2,5% от измерения (более подробно см. технические данные)
Степень защиты корпуса от пыли и влаги IP30 (EN 60529). Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Достаточно ли притока свежего воздуха?
Люди производят углекислый газ во время дыхания, что делает концентрацию CO2 хорошим индикатором занятости и уровня активности в помещении. Чем выше занятость или уровень активности, тем больше требуется приток свежего воздуха для поддержания хорошего качества воздуха в помещении. Помимо CO2, этот датчик также измеряет температуру, относительную влажность и уровень внешней освещенности. Измеренные температура, относительная влажность, CO2, уровень освещенности и точка росы доступны через три аналоговых выхода и через связь Modbus RTU.
Три аналоговых выхода
Этот датчик имеет три аналоговых выхода 0–10 Вольт. Каждый из них передает одно из измеренных значений. Например, по умолчанию выход 1 будет передавать 0 В при 0 °C и 10 В при 50 °C. Каждое выходное значение изменяется пропорционально в зависимости от измеренной температуры, влажности или концентрации CO2. Измеренная температура доступна через выход 1, относительная влажность — через выход 2 и концентрация CO2 — через выход 3. По умолчанию тип выхода — 0–10 Вольт. Другие типы выходов можно выбрать через регистры хранения Modbus.
Визуальная индикация измеренного значения
Этот передатчик ОВиК обеспечивает четкую визуальную индикацию уровня CO2 с помощью зеленого, желтого и красного светодиодов. Зеленый светодиод указывает на то, что уровень CO2 находится в пределах допустимого диапазона — имеется достаточный приток свежего воздуха. Когда уровень CO2 достигает диапазона предупреждающих значений, загорается желтый светодиод. Красный означает: уровень CO2 уже выходит за пределы допустимого диапазона или подача свежего воздуха недостаточна. Диапазоны можно регулировать с помощью регистров временного хранения Modbus. Светодиодные индикаторы могут визуализировать состояние одного из трех измеренных значений на выбор, по умолчанию индикация установлена для CO2.
Разъем RJ45 или клеммные колодки?
Этот датчик предлагает вам возможность подключения через клеммные колодки с зажимами или через разъем RJ45. Напряжение питания и связь Modbus RTU можно подключить через разъем RJ45. Через клеммные колодки можно подключить выходы, связь Modbus RTU и напряжение питания. Никогда не подключайте напряжение питания через разъем RJ45 и клеммные колодки одновременно. Напряжение питания составляет 24 В. Клеммы заземления источника питания (V-) и выхода (GND) внутри не соединены, это означает, что для подключения этого датчика необходим 4-жильный кабель. Большинство источников питания 24 В обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 В повышает безопасность и надежность вашей установки.
Фотоакустический сенсорный элемент – логика ABC
Фотоакустические датчики обладают высокой чувствительностью и специфичностью, что делает их полезными для обнаружения различных газов, таких как загрязняющие вещества, газовые примеси и летучие органические соединения. Использование определенных длин волн инфракрасного излучения, соответствующих линиям поглощения CO2, обеспечивает минимизацию помех от других газов. Алгоритм самокалибровки логики ABC включен по умолчанию. Этот алгоритм предназначен для использования в приложениях, где концентрация CO2 падает до уровня внешних условий (400 частей на миллион) хотя бы один раз (15 минут) в течение 7 дней, что обычно наблюдается в периоды отсутствия людей. Датчик достигнет своей рабочей точности через 25 часов непрерывной работы при условии, что он подвергался воздействию окружающего эталонного уровня воздуха при 400 ppm ± 10 ppm CO2.
Как установить датчик CO2
Этот датчик можно установить в помещении на стене или на другой вертикальной поверхности. Монтажные отверстия адаптированы под стандартные европейские настенные монтажные коробки. Датчик крепится к ней двумя винтами. Для обеспечения оптимальной работы датчик следует монтировать в месте, где нет воздействия прямых солнечных лучей.
Современный прочный корпус
Корпус предназначен для использования внутри помещений. Он обеспечивает защиту IP30 от проникновения пыли и влаги. Корпус спроектирован и изготовлен на предприятии Sentera Plastics. Он исключительно прочен благодаря использованию высококачественного пластика R-ABS. Благодаря современному дизайну этот датчик можно использовать в большинстве стилей интерьера.
