Regulator obrotów wentylatora | elektroniczny | 10 A z TK

Kod artykułu ITRS9100-DT
GTIN 0.540.100.300.836.2
Numer Introstata 85.36.50.80
Kategoria Regulator prędkości wentylatora, wyłącznik ON-OFF, silnik z TK
Aktualne zapasy 3 szt.
Czas realizacji fabrycznej 4 Tydzień

Opis produktu

Elektroniczne regulatory prędkości serii ITRS9 kontrolują prędkość silników sterowanych napięciem jednofazowym (110—240 VAC / 50—60 Hz) poprzez zmianę dostarczanego napięcia. Imax 10 A

Regulator ITRS jest wyposażony w automatyczne wykrywanie źródła zasilania, styki termiczne (TK) w celu ochrony silnika przed przegrzaniem, NO (styk otwarty) i NC (styk zamknięty) oraz zdalne uruchamianie i zatrzymywanie wejść.

Minimalne i maksymalne prędkości są regulowane za pomocą wewnętrznych trymerów. Regulator ma nieregulowane wyjście do podłączenia siłownika zaworu, lampy itp. Wyjście jest regulowane potencjometrem w zakresie od minimalnego napięcia wyjściowego do napięcia zasilania.

Regulator ma dwa tryby pracy rozruchu - szybki start i płynny start, które można wybrać umieszczając lub wyjmując zworkę z płytki drukowanej.

Obudowa - IP54

Dodatkowe specyfikacje i opis


Zdalne sterowanie wentylatorem
Ten regulator prędkości wentylatora reguluje prędkość jednofazowych silników prądu przemiennego poprzez zmniejszenie napięcia silnika. Napięcie silnika jest redukowane poprzez kontrolę kąta fazowego (technologia TRIAC). Oznacza to, że ten regulator prędkości nadaje się tylko do silników sterowanych napięciem. Jeśli nie masz pewności, czy Twój silnik jest sterowany napięciem, najlepiej skontaktować się z producentem silnika. Ten kontroler prędkości działa całkowicie bezgłośnie. Prędkość wentylatora można ustawić za pomocą pokrętła na przednim panelu. W zależności od typu silnika, przy niskiej prędkości może wystąpić szum silnika.

Regulowana minimalna i maksymalna prędkość silnika
Minimalną i maksymalną prędkość silnika można ustawić za pomocą dwóch wewnętrznych trymeryów. Umożliwia to optymalizację zakresu prędkości, który można wybrać za pomocą pokrętła na przednim panelu. Optymalizując zakres prędkości, można zrekompensować nadmierną wydajność wentylatora. Ustawiając wystarczająco wysoką prędkość minimalną, można zapobiec przegrzaniu silnika przy niskiej prędkości przez dłuższy czas. Skonsultuj się z producentem silnika, aby dowiedzieć się, jaki zakres prędkości jest dozwolony dla twojego silnika.

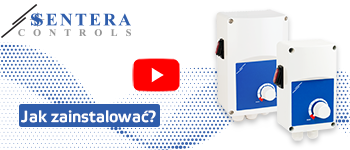

regulator obrotów
Zabezpieczenie termiczne silnika
Awaria silnika prądu przemiennego jest często spowodowana przegrzaniem. Aby w porę wykryć przegrzanie silnika, niektóre silniki są wyposażone w TK - styki termiczne. Te styki termiczne mierzą temperaturę w uzwojeniach silnika. Kontrolery prędkości wentylatora ITR9S mogą monitorować termiczne styki silnika. W przypadku przegrzania silnika funkcja monitorowania TK wyłączy silnik, aby zapobiec jego trwałemu uszkodzeniu. W takim przypadku wyjście alarmowe zostanie aktywowane. Np.: zewnętrzny brzęczyk lub zewnętrzny wskaźnik świetlny można podłączyć do wyjścia alarmowego w celu sygnalizowania problemów z silnikiem. Jeśli silnik nie jest wyposażony w styki TK, zmostkuj oba zaciski TK sterownika ITRS9, aby symulować normalną temperaturę silnika.

Jak uruchomić wentylator AC?
Dwa wejścia można wykorzystać do zdalnego uruchamiania lub zatrzymać silnik. Możliwe jest na przykład podłączenie zdalnego przełącznika lub zewnętrznego zegara do jednego z obu wejść w celu uruchomienia silnika. Istnieją dwie różne metody uruchamiania silnika: przyspieszenie rozruchu lub łagodnego rozruchu. Można je wybrać za pomocą wewnętrznej zworki. Kickstart uruchomi silnik z maksymalną prędkością. Po 8 – 10 sekundach silnik zwolni do żądanej prędkości wentylatora. Softstart płynnie przyspieszy silnik od zatrzymania do żądanej prędkości wentylatora. Ten czas przyspieszania wyniesie około 8 – 10 sekund.

Wyjście nieregulowane
Gdy silnik jest włączony, wyjście nieregulowane jest aktywne. Ponieważ to wyjście jest albo WŁĄCZONE (230 V) albo WYŁĄCZONE (0 V), jest nazywane „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia wynosi 2 A. Zwykle jest używany do sterowania zewnętrznym wskaźnikiem pracy, przepustnicą, zewnętrznym przekaźnikiem itp. Np. gdy wentylator się zatrzymuje, przepustnica jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta.

Wodoodporna obudowa do zastosowań wewnętrznych
Ten regulator prędkości wentylatora można zainstalować na ścianie lub na panelu w pomieszczeniu. Upewnij się, że regulator prędkości wentylatora odpowiednio chłodzony. Najlepiej zainstalować go w chłodnym miejscu, najlepiej w miejscu zacienionym. Obudowa wykonana jest z wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest trudnopalny, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem pyłu i wody.


regulator obrotów






Uwagi, recenzje i oceny

26.01.2024
Bardzo dobry, niedrogi regulator elektroniczny z funkcja TK, cicha, stabilna praca, solidna obudowa, kupuję i montuje od ponad 3 lat, polecam
